Vereinen Sie geschlossene Gruppen zu einer Form, ziehen Sie eine von einer anderen ab oder behalten Sie nur die Schnittmenge, mit Fläche und Volumen.
Boolesche operationen: Schritt für Schritt

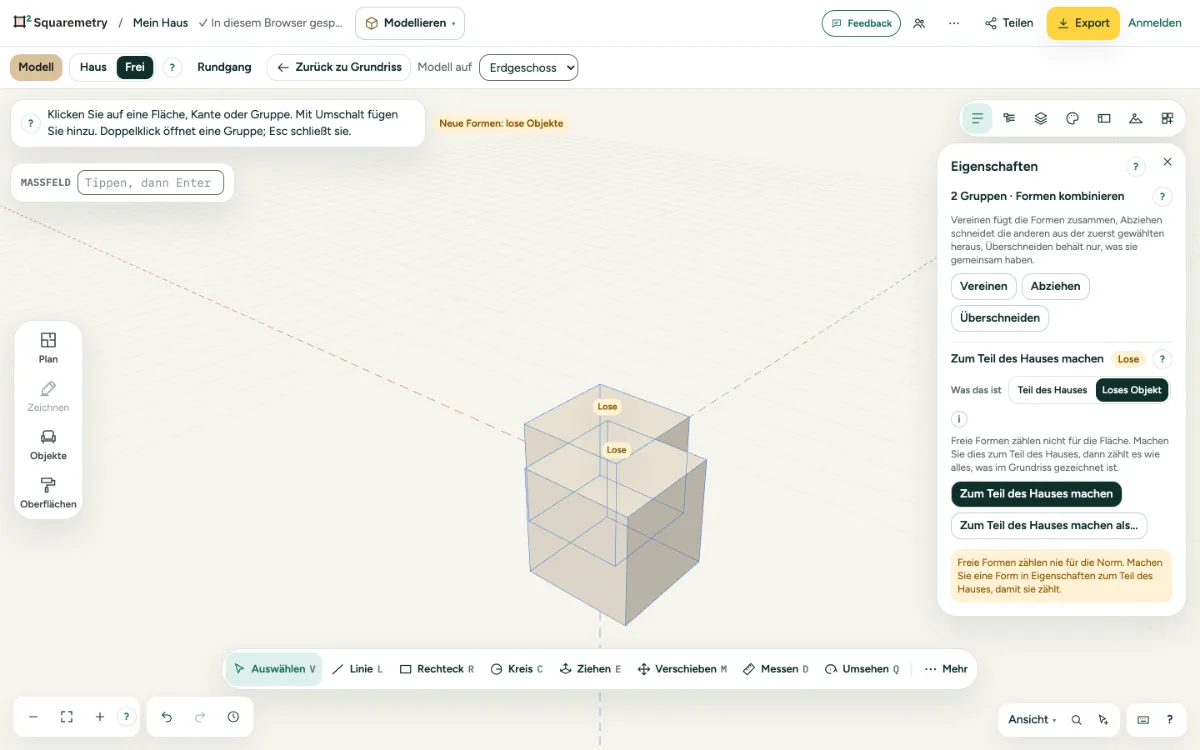

1. Zwei oder mehr wählen
Wählen Sie eine geschlossene Gruppe, dann mit Shift und Klick die anderen. Properties zeigt Combine shapes (Formen kombinieren).
2. Kombinieren
Join (Vereinen) zählt sie zusammen. Subtract (Abziehen) schneidet die anderen aus der zuerst gewählten heraus. Overlap (Schnittmenge) behält nur, was sie gemeinsam haben. Das Ergebnis ist eine neue Gruppe mit der Ebene und dem Namen der ersten; war eine davon ein loses Objekt, ist auch das Ergebnis lose. Eine Gruppe mit Gruppen darin zählt mit allem, was darin ist. Eine gesperrte Gruppe verhindert es: Heben Sie die Sperre zuerst in der Übersicht auf.
3. Schneiden, wo Flächen sich treffen
Für lose Flächen, die einander oder eine Gruppe durchdringen: Cut where faces meet (an der Schnittlinie schneiden) fügt Kanten entlang der Linie hinzu, an der sie sich treffen.
4. Fläche und Volumen
Properties zeigt die Fläche der gewählten Flächen und das Volumen einer geschlossenen Gruppe.
Meldungen, die Sie sehen können
- Es bleibt nichts übrig: Diese Formen überschneiden sich nicht.
- Es bleibt nichts übrig: Die zweite Form bedeckt die erste vollständig.
- Kanten dort hinzugefügt, wo Flächen sich treffen.
- Hier treffen sich keine Flächen.
- Gruppe 1 ist gesperrt. Entsperren Sie es zuerst in der Übersicht.
