Markieren Sie Wände, Türen und Fenster als neu oder Abbruch. Der Plan zeichnet sie wie üblich: Bestand schwarz, Neubau rot, Abbruch gelb gestrichelt. Der Export gibt Bestand, Arbeiten und neuen Zustand auf getrennten Blättern.
Bestandsplan: Schritt für Schritt
1. Eine Wand markieren

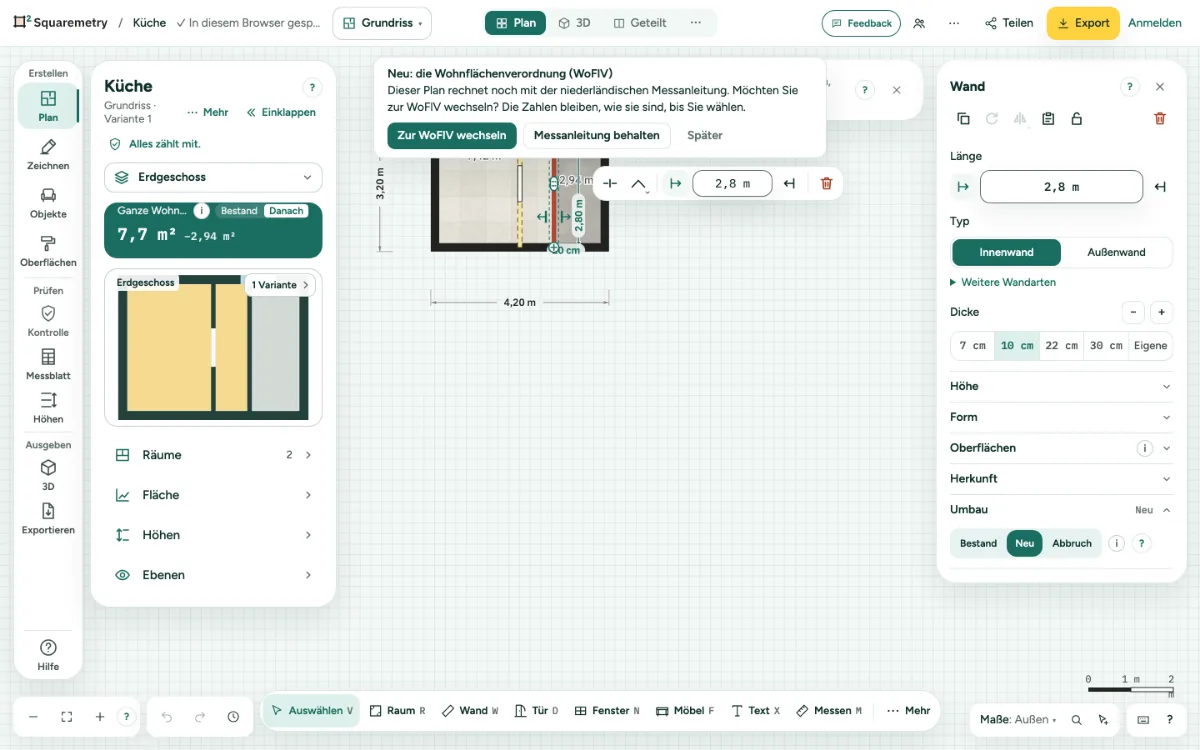

Wählen Sie eine Wand und öffnen Sie Umbau in ihrer Karte. Wählen Sie Neu oder Abbruch; Bestand nimmt es zurück. Eine neue Wand ist rot, eine Wand zum Abbruch gelb mit gestricheltem Umriss.
2. Türen und Fenster
In der Karte einer Tür, eines Fensters oder einer Öffnung bedeutet Umbau Neu eine neue Öffnung in einer Wand: Das Stück Wand, das entfällt, wird gelb gezeichnet. Abbruch bedeutet, dass die Öffnung geschlossen wird: neues Mauerwerk, rot gezeichnet.
3. Was zählt
Die Flächen rechnen mit dem Plan nach dem Umbau: Eine Wand zum Abbruch teilt keine Räume. 3D, Ansichten, Schnitt und Wandansichten zeigen ebenfalls den neuen Zustand. Im Bereich links schalten Bestand und Danach im Block Ganze Wohnung die Zahlen um: Ganze Wohnung und Diese Etage zeigen dann beide denselben Zustand.
4. Vorher und nachher
In 3D, in den Ansichten (Außen) und im Schnitt zeigt die Wahl Bestand oder Nach dem Umbau die Wohnung, wie sie jetzt ist oder nach dem Umbau. Ein Ansichtslink hat dieselbe Wahl in 3D. Das ändert nur, was Sie sehen, nie den Plan; das Schriftfeld von 3D sagt Bestehender Zustand. Wandansichten zeigen immer den Zustand nach dem Umbau.
5. Getrennte Blätter
Haken Sie in Export, mit einem freigeschalteten Objekt, Pro oder Team, Umbaublätter an: die offene Etage dreimal, Bestand, Abbruch und Neubau (mit Legende) und Neuer Zustand. Eine Seite pro Blatt im PDF, je eine Datei für PNG, JPG, SVG und DXF.
Meldungen, die Sie sehen können
- Auf diesem Geschoss ist nichts als neu oder Abbruch markiert. Markieren Sie Wände oder Öffnungen in ihrer Karte unter Umbau.
