Markeer muren, deuren en ramen als nieuw of te slopen. Het plan tekent ze zoals gebruikelijk: bestaand zwart, nieuw rood, slopen geel met een stippellijn. De export geeft de bestaande toestand, het werk en de nieuwe toestand op aparte bladen.
1. Een muur markeren

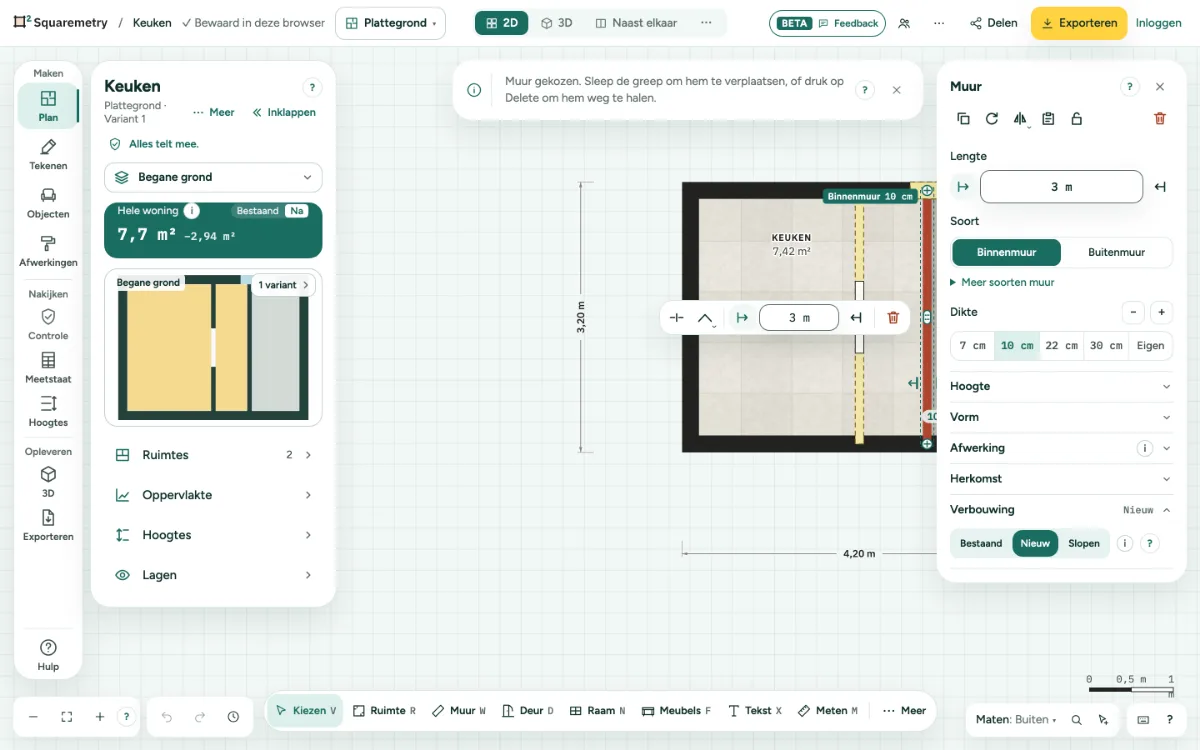

Kies een muur en open Verbouwing in de kaart. Kies Nieuw of Slopen; Bestaand zet hem terug. Een nieuwe muur is rood, een muur om te slopen geel met een stippellijn eromheen.
2. Deuren en ramen
In de kaart van een deur, raam of opening betekent Verbouwing Nieuw een nieuwe opening in een muur: het stuk muur dat weg moet, staat geel. Slopen betekent dat de opening dicht gaat: nieuw metselwerk, in rood.
3. Wat telt
De oppervlaktes rekenen met het plan na de verbouwing: een muur om te slopen deelt geen ruimtes meer. 3D, gevels, doorsnede en wandaanzichten tonen ook de nieuwe toestand.
4. Voor en na
In 3D, Gevels (Buiten) en de doorsnede toont de keuze Bestaand of Na de verbouwing de woning zoals hij nu is of na de verbouwing. Een kijklink heeft dezelfde keuze in 3D. Het verandert alleen wat u ziet, nooit het plan; het titelblok van 3D zegt Bestaande toestand. Wandaanzichten tonen altijd de toestand na de verbouwing.
5. Aparte bladen
Vink in Exporteren Verbouwbladen aan: de open verdieping drie keer, bestaande toestand, sloop en nieuw (met een legenda) en nieuwe toestand. Eén pagina per blad in de PDF, één bestand per blad bij PNG, JPG, SVG en DXF.
Meldingen die u kunt zien
- Niets op deze verdieping is als nieuw of slopen gemarkeerd. Markeer muren of openingen in hun kaart bij Verbouwing.
