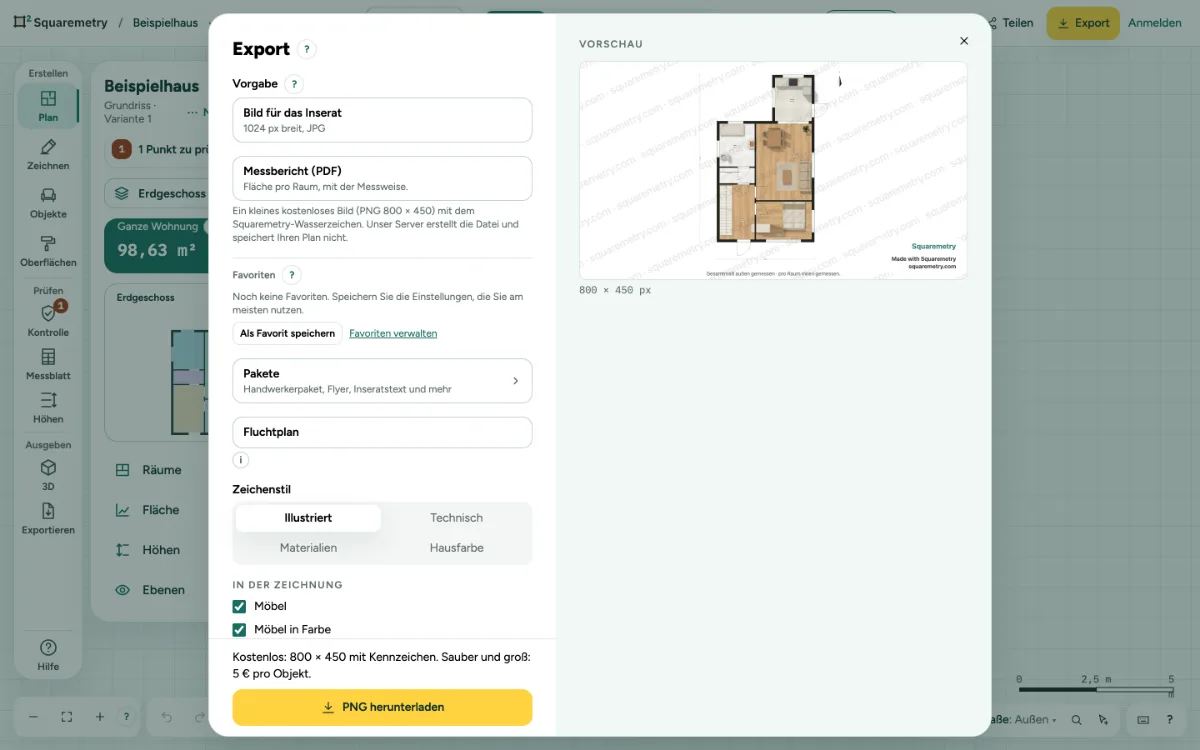

Das Fenster Export zeigt eine Vorschau dessen, was Sie bekommen. Wählen Sie das Format, was auf die Zeichnung kommt, und laden Sie den Grundriss herunter.
Kostenlos als kleines PNG mit Wasserzeichen. Vollständig: Schalten Sie das Objekt frei (5,00 € inkl. MwSt., Ihr erstes Objekt ist kostenlos) oder nehmen Sie Pro.
Grundriss exportieren: Schritt für Schritt
1. Export öffnen
Klicken Sie auf Export in der oberen Leiste oder auf Exportieren in der Schiene neben dem Bereich, oder suchen Sie Export mit ⌘K. Ist die Zeichnung leer, sehen Sie, dass es noch nichts zu exportieren gibt.
2. Messbericht
Messbericht (PDF), oben in Export, bringt Sie zur Schaltfläche des Berichts auf dem Messblatt (Grundriss, Prüfen in der Schiene). Plan › Fläche › Messbericht erstellen und ⌘K (Messbericht, NEN 2580) führen zur selben Schaltfläche. Unter der Zeile steht, was Sie bekommen: der indikative Bericht ist kostenlos mit „Made with Squaremetry“; der professionelle Bericht gehört zu einem Objekt mit Messbericht.
3. So sieht der kostenlose Download aus
Ohne Pro, Team oder freigeschaltetes Objekt zeigt die Vorschau das kostenlose Bild selbst: 800 × 450 Pixel mit Kennzeichen, die Maße innerhalb des Bildes. Der Satz über der gelben Schaltfläche nennt den Preis einer sauberen, großen Datei für dieses Objekt.
4. Ein Format wählen
Wählen Sie PDF, PNG, JPG, WebP, SVG, CSV oder DXF. Ohne Pro, Team oder freigeschaltetes Objekt geht nur PNG, klein und mit Wasserzeichen (800 × 450 Pixel), und Export öffnet sich darauf. Wählen Sie JPG oder WebP, sagt die Zeile unter der Schaltfläche Kostenlos: Das kommt als PNG mit Kennzeichen (ohne Konto auch Ohne Kennzeichen: Anmelden); andere Formate sind aus, mit dem Grund neben der Schaltfläche. Kreuzen Sie Ansichten, alle Etagen oder den Plansatz an, sagt Export, dass diese nicht im kostenlosen PNG enthalten sind. Die CSV nennt jeden Raum mit Nutzung, Fläche, Umfang, ob er zählt und warum.
5. Wählen, was hineinkommt
Kreuzen Sie für ein PDF nach Bedarf Grundriss, Flächentabelle und Raumliste an. Mindestens ein Teil ist nötig. Die Flächentabelle rechnet nach der Norm des Plans, bei einem deutschen Plan nach der Wohnflächenverordnung.
6. Papier, Maßstab und Stil
Wählen Sie Papier (Letter, A4 oder A3; Größer öffnet Großes Papier mit Tabloid (11 × 17), A2, A1, ARCH C (18 × 24) und ARCH D (24 × 36), auf denen jede Grundrissseite ein Schriftfeld mit Projekt, Maßstab, Papier, Datum und Norm bekommt) und Maßstab, oder An Seite anpassen. Passt der Grundriss nicht in den gewählten Maßstab, passt das PDF ihn an die Seite an und sagt das neben dem Knopf. Bei Isometrische Ansicht wählen Sie keinen Maßstab: Er ist An die Seite angepasst. Wählen Sie einen Zeichenstil: Illustriert, Technisch, Materialien oder Hausfarbe. Unter In der Zeichnung wählen Sie Maße, Möbel, Symbole, Raumnamen und mehr. Symbole sowie Raumgrenzen und Dachrand sind aus, bis Sie sie ankreuzen. Bei Illustriert haben Böden, Pflaster, Garten und Möbel dasselbe echte Aussehen wie auf dem Bildschirm; Technisch bleibt bei schwarzen Linien auf Weiß. Der nächste Export dieses Objekts beginnt mit derselben Auswahl.
7. Mehrere Etagen
Bei mehr als einer Etage bieten PNG, JPG, WebP, SVG und DXF Diese Etage oder Alle Etagen. Alle Etagen ergibt eine Datei pro Etage in einem ZIP. PDF und CSV enthalten immer alle Etagen.
8. Ansichten
Kreuzen Sie Ansichten an, um statt des Grundrisses die vier Seiten des Hauses zu exportieren: alle vier auf einem Blatt, oder eine pro Seite (PDF) und eine Datei pro Seite. Mehr dazu in der Anleitung zu den Ansichten der vier Seiten.
9. Herunterladen
Klicken Sie auf Herunterladen, etwa PDF herunterladen. Sie sehen Ihr PDF ist fertig, mit Erneut herunterladen und Link zu diesem Plan teilen. Letzte Exporte behält die letzten 10 Exporte dieses Objekts, auch WebP. Eine Datei über 16 MB oder ein Export, der sich aus einem anderen Grund nicht hinzufügen lässt, wird nicht unter Letzte Exporte gespeichert: Letzte Exporte sagt Ihnen das dann, und der Download selbst hat funktioniert. Klappt der Download nicht, etwa ohne Verbindung, steht direkt über der Schaltfläche eine Meldung mit Erneut versuchen.
Meldungen, die Sie sehen können
- Zeichnen Sie zuerst einen Raum. Es gibt noch nichts zu exportieren.
- Wählen Sie mindestens einen Teil aus.
- Passt nicht in 1:100, an die Seite angepasst.
- Der Download hat nicht geklappt: keine Verbindung zu unserem Server, der das Bild Ihres Objekts erstellt. Ihr Plan ist gespeichert.
- Kostenlos: Das kommt als PNG mit Kennzeichen.
- Diese Etage ist leer. Wählen Sie Alle Etagen, oder öffnen Sie eine Etage mit Räumen.
