Der Editor markiert, was in der Zeichnung nicht stimmen könnte, etwa einen offenen Raum oder eine Treppe ohne Kopfhöhe, und behebt es mit einem Klick.
Planungsfehler: Schritt für Schritt
1. Sehen

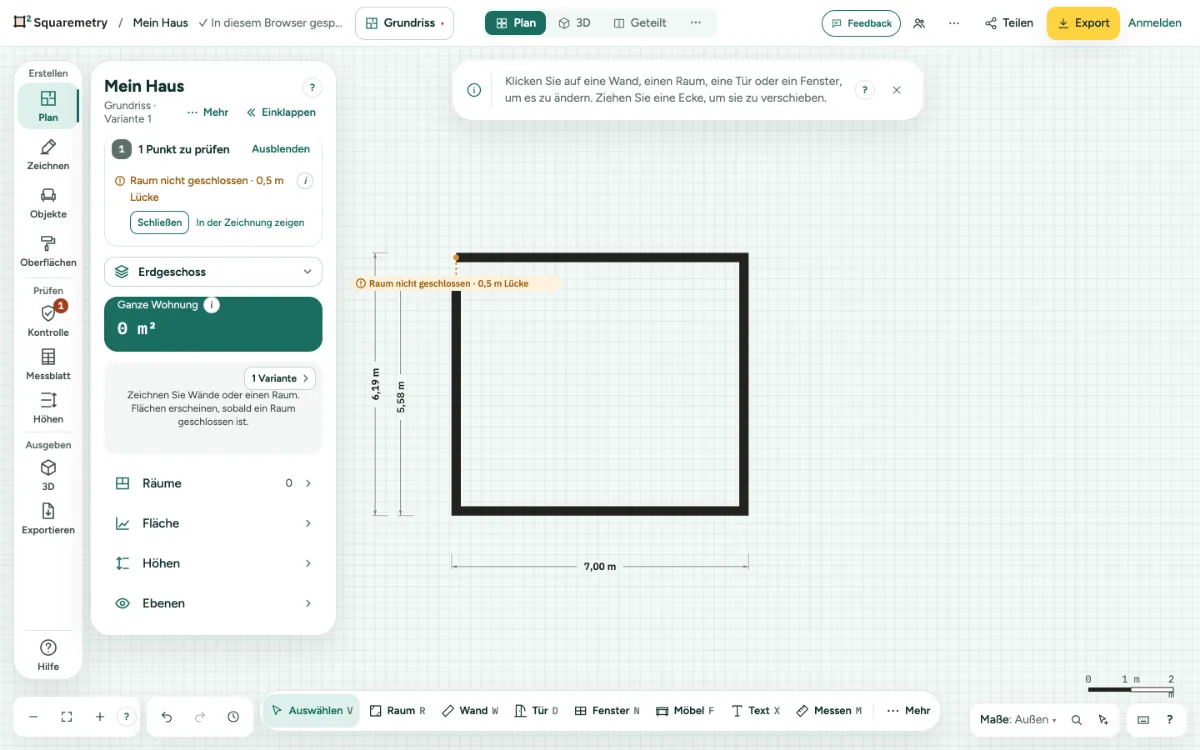

Ein roter oder orangefarbener Chip steht an der Stelle, Oben im Planbereich sagt eine Zeile, wie viele, etwa 3 Punkte zu prüfen, mit Zeigen; Kontrolle in der Schiene (unter Prüfen, mit derselben Zahl in Rot) öffnet dieselbe Liste. Die Liste zeigt sie ausführlich: zuerst Fehler, dann Warnungen, dann Tipps. Dieselbe Art ist eine Gruppe, etwa 3 Räume ohne Namen, mit jedem Raum und seiner eigenen Lösung darunter. Das (i) neben einer Gruppe oder Zeile erklärt sie einmal. Ein Raum ohne Namen ist ein leiser Tipp in Grau, keine Warnung. In der Zeichnung zeigen bringt Sie hin. Gibt es nichts zu prüfen, sagt ein Häkchen Alles zählt mit. Bereit zum Exportieren.
2. Eins beheben
Klicken Sie auf die Lösung, etwa Schließen, Benennen oder Öffnung darüber schneiden. Benennen öffnet den Raum mit dem Namen zum Tippen bereit. Jede Lösung ist ein Schritt zum Rückgängigmachen.
3. Eine Fassade mit Lücke
Eine Fassade mit einer Lücke bis 3 m in einer Reihe von Außenwänden zeigt ebenfalls Raum nicht geschlossen, mit Fassade schließen: Das setzt das fehlende Wandstück ein, in derselben Art und Dicke. Eine breitere offene Seite, etwa ein Carport oder ein Vordach, bekommt keine Warnung.
4. Wo sich etwas überlappt
Nehmen Räume, Wände oder eine Öffnung im Boden mehr ein als die Fläche innerhalb der Fassade, sagt die Liste, wo, mit der Fläche: Treppenloch liegt 0,25 m² über einer Wand, oder Luftraum ragt 3,7 m² über die Fassade hinaus. Die Stelle ist in der Zeichnung rot schraffiert, nur auf dem Bildschirm und nie im Export. Zeigen zoomt hinein und wählt aus, was dazugehört; Bis zur Fassade zuschneiden schneidet eine Öffnung bis zur Innenseite der Fassade zurück. Eine schräge oder gebogene Wand allein löst diese Meldung nie aus.
5. Lose Wandenden
Ein Wandende, das an nichts anschließt, hat einen offenen Kreis, damit Sie sehen, wo eine Wand nicht verbunden ist. Eine halbhohe Wand oder ein Geländer steht absichtlich frei und hat keinen. Eine Lücke unter 5 cm schließt sich von selbst, wenn Sie zeichnen oder ziehen; eine größere Lücke zeigt Raum nicht geschlossen mit Schließen.
6. Vor dem Export
Der Export zeigt Vor dem Export prüfen für alle Etagen. Warnungen halten den Export nicht auf.
Teile auf dem Bildschirm

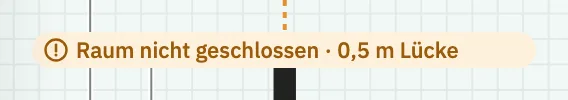

Problem-Chip. Orange für eine Warnung, Rot für einen Fehler, direkt an der Stelle in der Zeichnung.
Meldungen, die Sie sehen können
- Raum nicht geschlossen · 8 cm Lücke
- Nichts unter diesem Raum
- Luftraum ragt 3,7 m² über die Fassade hinaus
- Keine Probleme gefunden. Prüfen Sie jedes Maß selbst.
- Behoben.
- Eine Lücke von 3 cm wurde geschlossen. Rückgängig öffnet sie wieder.
