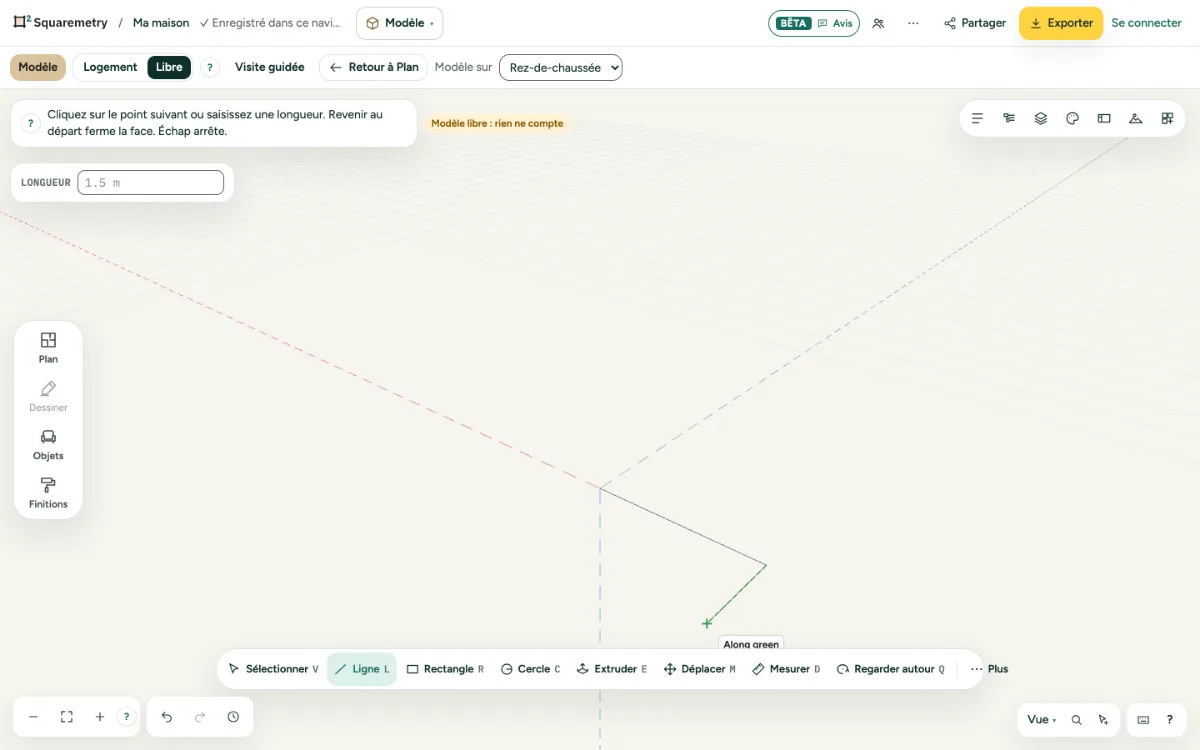

Dessinez une ligne 3D point après point. Quand des lignes ferment une boucle plane, une face apparaît. Chaque ligne est une étape de l’historique.
Dessiner une ligne 3d : pas à pas
1. Dessiner
Appuyez sur L, cliquez sur le départ puis sur chaque point suivant. Saisissez une longueur et appuyez sur Entrée pour une ligne exacte dans la direction de la souris.
2. Accrochage
Le repère montre à quoi vous vous accrochez : Extrémité, Milieu, Sur l’arête, Sur la face, Sur l’axe rouge, vert ou bleu, Parallèle ou Perpendiculaire à l’arête. Chacun a sa propre forme et sa propre couleur.
3. Bloquer une direction
Maintenez Maj pour garder la direction accrochée. La flèche droite bloque le rouge, la flèche gauche le vert, la flèche haut le bleu ; la flèche bas libère la direction.
4. Fermer ou arrêter
Revenir au point de départ ferme la face. Esc arrête. Des lignes qui ne sont pas dans un même plan ne donnent pas de face.
Éléments à l’écran

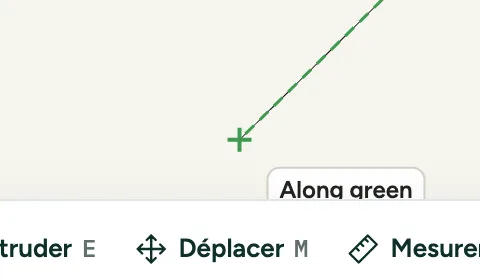

Repère d’accrochage. La forme et la couleur du repère indiquent à quoi vous vous accrochez, avec son nom près de la souris.
Raccourcis clavier
- L
- Modèle : ligne
- Esc
- Annuler, puis Sélectionner, puis relâcher
Messages que vous pouvez voir
- Face fermée.
- Pas encore fermée, donc pas de face. Revenez au point de départ.
- Fermée, mais pas plane : pas de face. Les lignes doivent être dans un même plan pour former une face.
