Un terrain 3D en réseau de triangles que vous façonnez : une pente, une butte, une terrasse enterrée. Créé depuis une grille ou des courbes de niveau.
Terrain 3d : pas à pas
1. Nouveau terrain

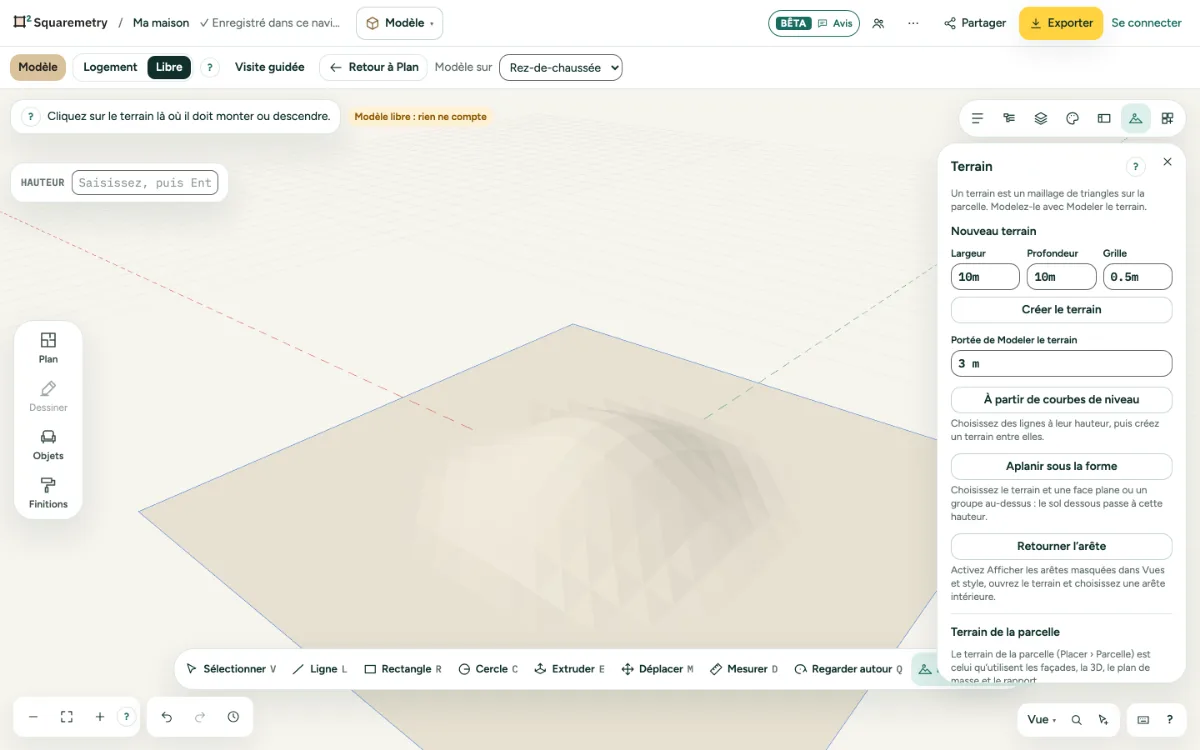

Ouvrez Terrain à droite, réglez la largeur, la profondeur et la grille, puis cliquez sur Créer le terrain. Il est placé avec la maison au milieu.
2. Le façonner
Appuyez sur B, cliquez sur le terrain, montez ou descendez et cliquez, ou saisissez une hauteur (un nombre négatif creuse). Tout ce qui est dans le rayon d’action suit en douceur.
3. Depuis des courbes de niveau
Dessinez des lignes à leur hauteur, sélectionnez-les et cliquez sur Depuis les courbes de niveau.
4. Aplanir et retourner des arêtes
Sélectionnez le terrain et une face plane au-dessus, puis Aplanir sous la forme. Avec Afficher les arêtes cachées activé, Retourner l’arête inverse l’arête entre deux triangles.
5. Le terrain de la parcelle
Les façades, la 3D, le plan de masse et le rapport utilisent le terrain de la parcelle (dans Plan : Plus › Extérieur › Parcelle). Cliquez ici sur Modeler le terrain de la parcelle : ses hauteurs arrivent dans Modèle comme un terrain sur la parcelle. Façonnez-le, sélectionnez-le et cliquez sur Utiliser comme terrain de la parcelle : les hauteurs retournent à la parcelle et la copie quitte Modèle. Tant que la copie est dans Modèle, la 3D ne montre que le terrain de la parcelle : il n’y a donc jamais deux sols à l’image.
Raccourcis clavier
- B
- Modèle : modeler le terrain
Messages que vous pouvez voir
- Choisissez une taille d’au moins 1 cm et d’au plus 100 par 100 carrés.
- Cliquez sur un terrain. Créez-en un dans le panneau Terrain.
- Sol aplani sous la forme.
- Choisissez d’abord un terrain.
