Un terreno 3D da una griglia o da curve di livello: pendii, rilievi e terrazze ribassate, modellati sul lotto attorno alla casa.
Terreno 3d: passo dopo passo
1. Nuovo terreno

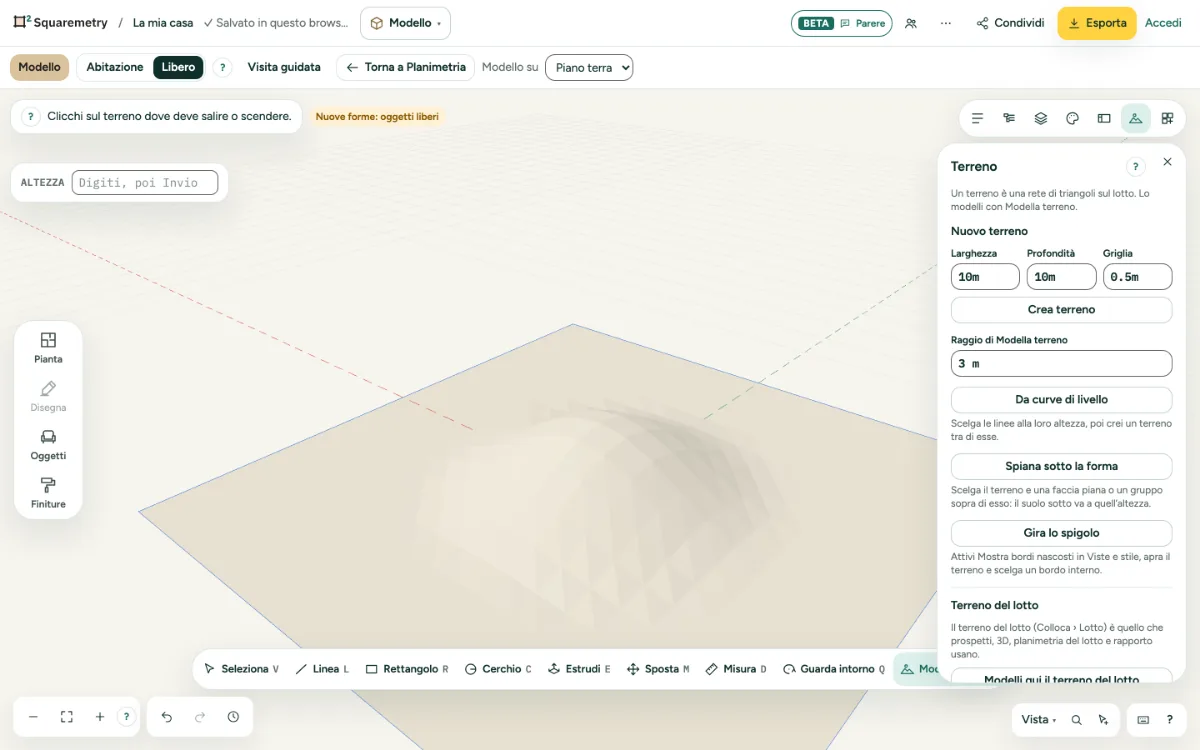

Il terreno è una rete di triangoli sul lotto che Lei modella: un pendio, un rilievo, una terrazza ribassata. Apra Terreno a destra, imposti larghezza, profondità e griglia e clicchi Crea terreno. Viene posato con la casa al centro.
2. Lo modelli
Prema B, clicchi il terreno, muova in su o in giù e clicchi, oppure digiti un’altezza (il meno abbassa). Tutto ciò che è nel raggio d’azione segue dolcemente.
3. Da curve di livello
Disegni linee alle loro altezze, le selezioni e clicchi Da curve di livello.
4. Spiani e giri spigoli
Selezioni il terreno e una faccia piana sopra di esso, poi Spiana sotto la forma. Con Mostra spigoli nascosti attivo, Gira spigolo inverte lo spigolo tra due triangoli.
5. Il terreno del lotto
Prospetti, 3D, planimetria generale e rapporto usano il terreno del lotto (in Planimetria: Altro › Esterno › Lotto). Clicchi qui Modella il terreno del lotto: le sue altezze entrano in Modello come terreno sul lotto. Lo modelli, lo selezioni e clicchi Usa come terreno del lotto: le altezze tornano al lotto e la copia lascia Modello. Finché la copia è in Modello, il 3D mostra solo il terreno del lotto, così nell’immagine non c’è mai un secondo suolo.
Scorciatoie da tastiera
- B
- Modello: modella il terreno
Messaggi che può vedere
- Scelga una misura di almeno 1 cm e al massimo 100 per 100 quadrati.
- Clicchi su un terreno. Ne crei uno nel pannello Terreno.
- Suolo spianato sotto la forma.
- Scelga prima un terreno.
