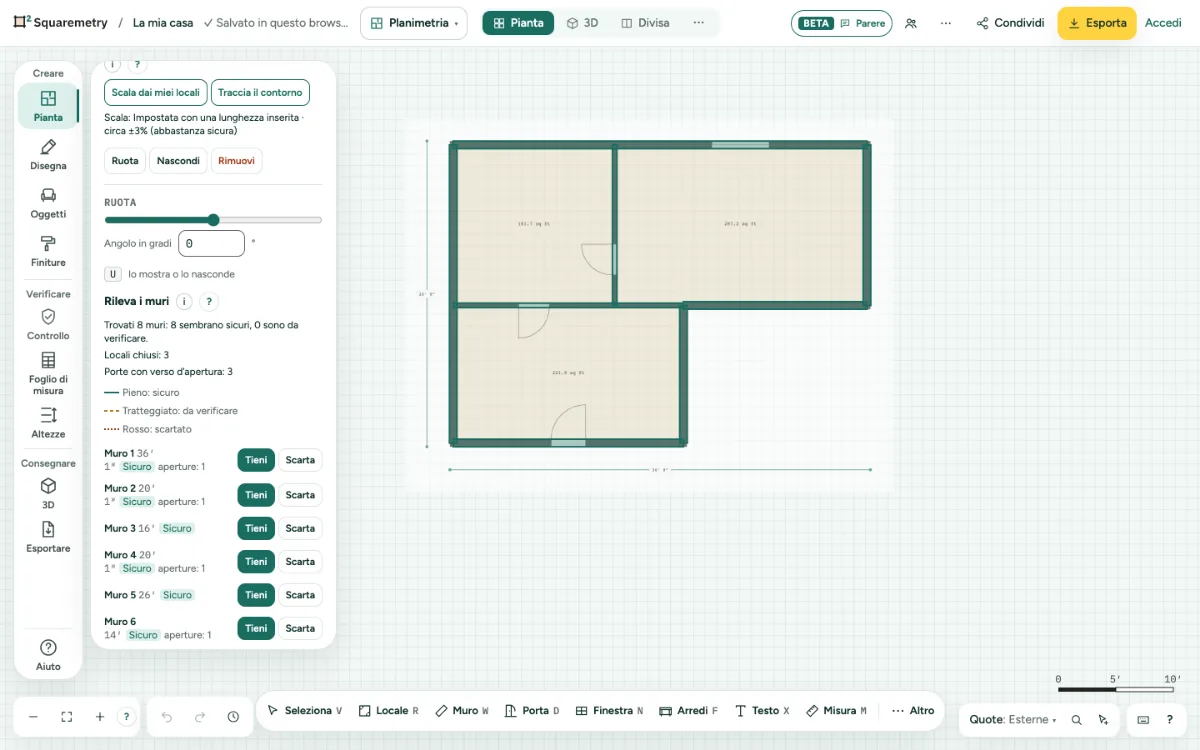

Da una planimetria rasterizzata ai muri veri: Rileva i muri trova muri, finestre e porte nell’immagine ricalcata e li propone. Poi Lei li posiziona.
Planimetria rasterizzata: passo dopo passo
1. Ricalchi e imposti la scala
Apra Ricalca (T), aggiunga la planimetria e imposti prima la scala, così i muri avranno la misura giusta.
2. La foto di una planimetria cartacea
Ha scattato una foto con il telefono? Clicchi su Raddrizza la foto. Trascini i quattro angoli sugli angoli del foglio, o sposti un angolo selezionato con i tasti freccia, poi clicchi su Raddrizza. Ombre e macchioline spariscono; poi imposti la scala. Usa la foto originale La riporta indietro.
3. Rilevi
Nel pannello Ricalca clicchi su Rileva i muri. Funziona nel Suo browser; l’immagine non viene caricata. Annulla lo interrompe.
4. Controlli ogni muro
Pieno significa sicuro, tratteggiato significa da verificare, rosso significa scartato. Clicchi su Tieni o Scarta per ogni muro, oppure su Tieni tutti e Scarta tutti. Le porte disegnate con anta e arco arrivano con il loro verso d’apertura.
5. Li posizioni
Clicchi sul pulsante con il numero di muri, per esempio Posiziona 12 muri. Un solo Annulla li toglie tutti, con le loro porte e finestre. Rifiuta scarta la proposta.
6. Verifichi la scala con le quote
Clicchi su Verifica la scala con le quote della planimetria. L’editor legge le misure scritte sulla planimetria e le confronta. Allinea la scala alle quote la corregge con un clic.
7. Dia un nome ai locali dalla planimetria
Dopo aver posizionato i muri, clicchi su Dai un nome ai locali con le etichette della planimetria. Un’etichetta come Cucina o Camera 2 diventa il nome e il tipo del locale in cui si trova. Tenga o scarti ciascuna, poi clicchi sul pulsante con il numero di locali, per esempio Dai un nome a 4 locali; un solo Annulla toglie i nomi.
Messaggi che può vedere
- Imposti prima la scala, così i muri avranno la misura giusta.
- Sembra una foto, non un disegno di planimetria. Provi con una scansione o un PDF della planimetria.
- Sembra la foto di una planimetria cartacea. La raddrizzi prima, poi imposti la scala.
- Questi angoli non formano un foglio. Li trascini sui quattro angoli della carta.
- Nessun muro trovato. Cerchiamo muri disegnati come fasce scure piene. Può ricalcarli a mano.
- L’immagine era inclinata di 3°. L’abbiamo raddrizzata.
