Ricalcare planimetria da un’immagine o un PDF: la carichi con Ricalca sotto il disegno, imposti la scala con una misura nota e ripassi i muri.
Ricalcare planimetria: passo dopo passo
1. Aggiungere la planimetria
Prema T, oppure scelga Ricalca sotto Altro in fondo alla barra strumenti (o nella barra laterale: Disegna, Altri strumenti di disegno), e scelga un JPG, PNG o PDF. Si posiziona sotto il Suo disegno. Il file resta nel Suo browser. Tocchi Ricalca una planimetria nella schermata iniziale e il selettore di file si apre subito. Se lo annulla, il pannello Ricalca una planimetria resta aperto con Scegli l’immagine.
2. Impostare la scala
Clicchi su due punti di cui conosce la distanza, per esempio i lati di una porta. Digiti la lunghezza reale e clicchi su Imposta scala, oppure scelga una larghezza di porta.
3. Regolare la planimetria

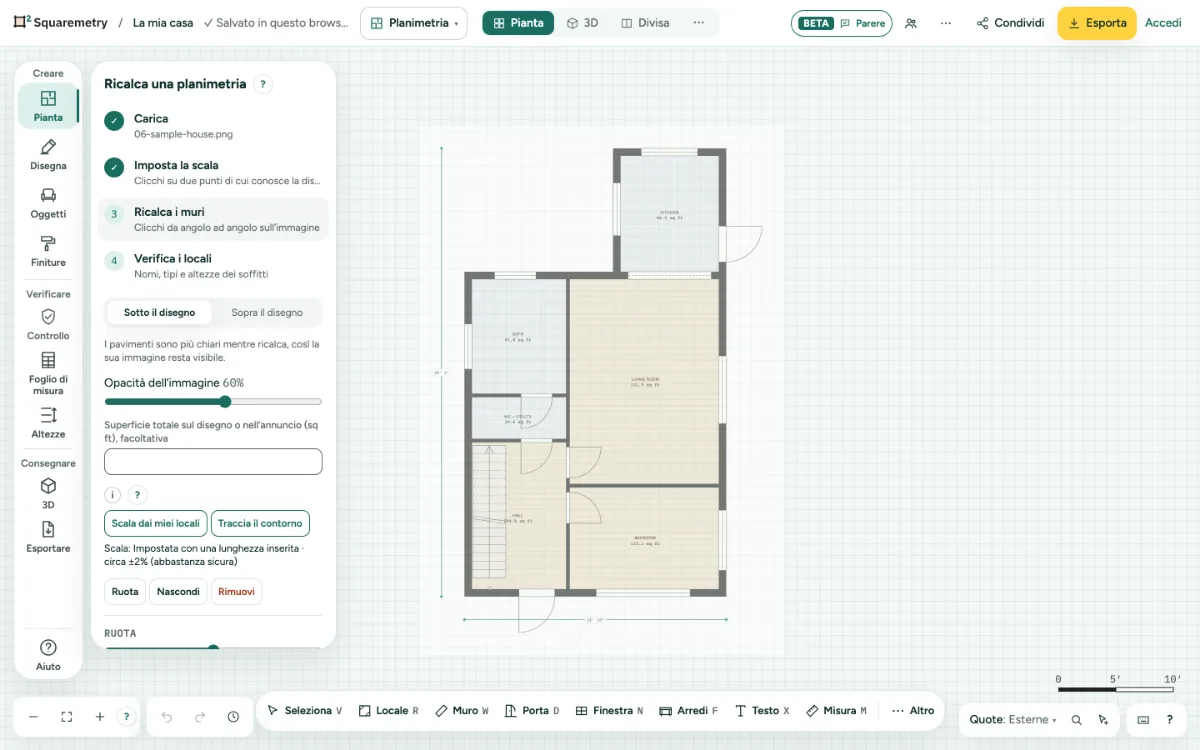

In Ricalca una planimetria: Opacità dell’immagine, Ruota, Nascondi e Mostra, e Rimuovi. U la nasconde o la mostra. Digiti la superficie totale dell’annuncio per verificare la scala. Qui sceglie anche Sotto il disegno o Sopra il disegno. Mentre ricalca, i pavimenti sono più chiari così la sua immagine resta visibile; Nascondi li riporta a colori pieni.
4. Disegnare sopra
Prema W e clicchi lungo i muri. Su un PDF con linee disegnate, i clic si agganciano a quelle linee. Oppure lasci che Rileva i muri li trovi.
5. Più pagine insieme
Scelga più file insieme, o un PDF con più pagine, e si apre Carica pagine come piani. Per ogni pagina scelga un Piano (o Nuovo piano) e una Scala: Fissarla sulla pagina (due punti), Come la pagina 1, oppure 1:100 sulla pagina (solo PDF). Carica come piani aggiunge i piani in un solo passo di annullamento; ogni piano mostra la sua pagina. Si chiamano pagine, così Tavole indica solo le tavole dell’editor Tavole. Un piano che ha già un’immagine la conserva, con la sua scala, se le pagine vanno su altri piani; se una pagina va su quel piano, la finestra dice che la sostituisce.
Scorciatoie da tastiera
- T
- Ricalcare una planimetria
- U
- Nascondere o mostrare la base da ricalcare
Messaggi che può vedere
- Scala impostata. La verifichi su una porta o un muro di cui conosce la misura.
- Due pagine sono sullo stesso piano. Scelga un altro piano per una delle due.
- Al massimo 8 pagine alla volta. Ecco le prime 8.
- Controlli la scala: la planimetria sarebbe troppo grande o troppo piccola per essere reale.
- Questo file supera i 40 MB. Usi un’immagine o un PDF più leggero.
- Questo browser non apre le foto HEIC. Salvi la foto in JPG e riprovi.
