Tipos de fundação da casa e de cada anexo: radier, vazio sanitário ou porão. A escolha muda o volume bruto, e um porão vira um nível próprio.
Tipos de fundação: passo a passo
1. Escolha a fundação

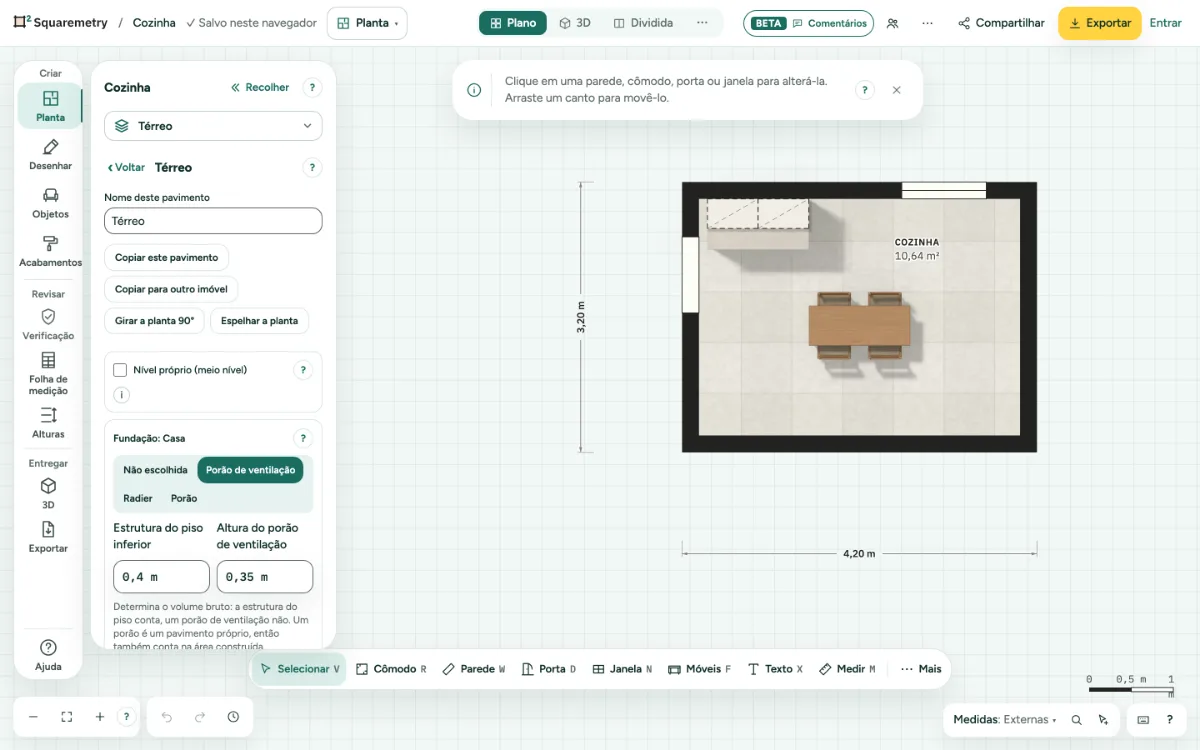

Clique em Mais no alto do painel da esquerda e depois em Este pavimento. Em Fundação, com o nome da casa ou do anexo, escolha Porão de ventilação, Radier ou Porão. A estrutura do piso mais baixo conta no volume bruto; o porão de ventilação não conta.
2. Medidas
Estrutura do piso inferior é o piso que conta no volume bruto; com porão de ventilação, também a Altura do porão de ventilação, que não conta. Deixe os campos como estão para usar as medidas habituais.
3. Porão
Escolha Porão. Sem um pavimento abaixo do térreo, clique em Adicionar porão como pavimento: surge um pavimento com as mesmas paredes externas e um cômodo Porão. Desenhe os cômodos nele. Na ANSI Z765 (EUA), só esse pavimento do porão fica abaixo do nível do terreno; o pavimento acima dele continua acima do nível.
4. Posicionar o porão
Ou clique em + Porão no fim da lista de pavimentos. A fundação do edifício passa então para Porão, no mesmo passo. Se no pavimento mais baixo já houver uma escada que desce ou um vão de escada, o porão fica em volta do pé dessa escada e a escada chega nele; sem escada ele fica sob a casa toda. No porão você vê o pavimento de cima como uma sombra clara. Escolha o cômodo do porão e clique em Mover o porão: arraste ou use as setas, Enter confirma. Ele fica sob o edifício, e a Verificação avisa quando a escada que desce não chega mais ao porão.
5. No relatório
O relatório de medição usa a estrutura do piso inferior da fundação, a não ser que você tenha digitado outra no próprio relatório. O corte desenha o piso e o porão de ventilação.
Mensagens que você pode ver
- Digite uma espessura de 5 cm a 1 m.
- Digite uma altura de 10 cm a 2 m.
- Porão adicionado sob Térreo, com as paredes externas. Desenhe os cômodos dentro.
