Fondazioni: vespaio, platea o seminterrato

Platea di fondazione, vespaio o seminterrato: scelga il tipo sotto la casa e sotto ogni dipendenza. Determina il volume lordo.

Platea di fondazione: passo dopo passo

1. 1. Scelga le fondazioni

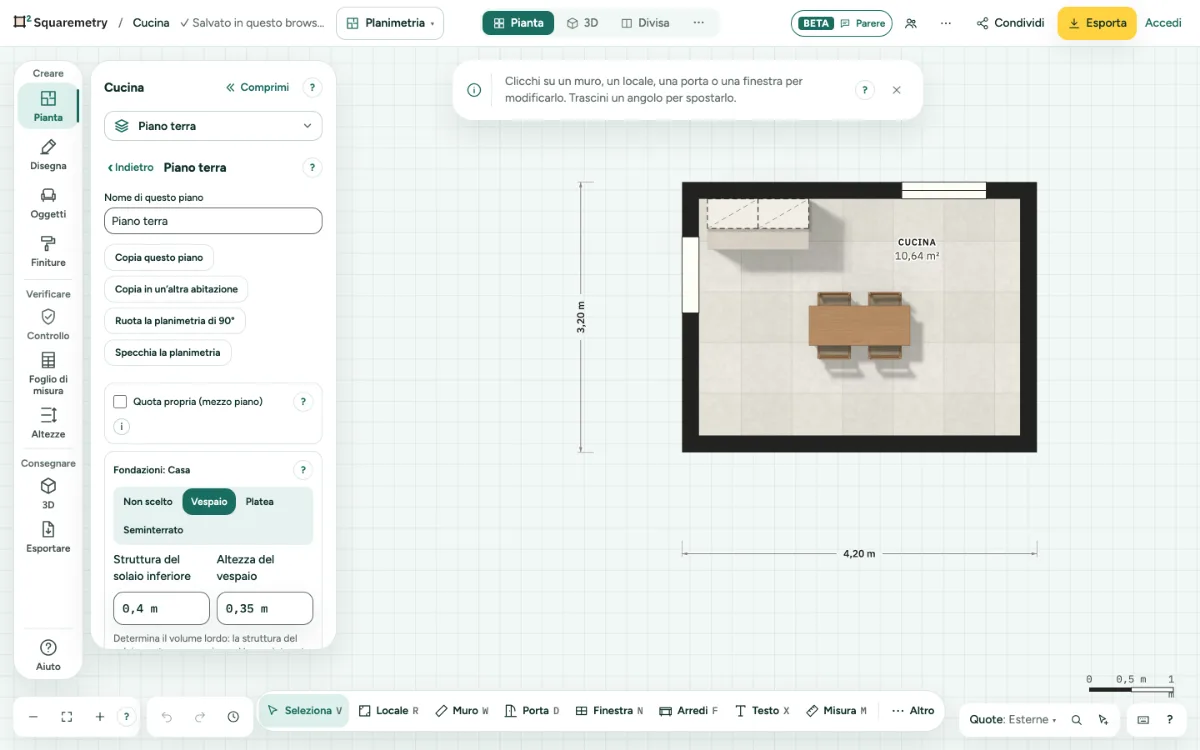

   Clicchi su Altro in cima al pannello a sinistra e poi su Questo piano. Sotto Fondazioni della casa (o della dipendenza) scelga Vespaio, Platea o Seminterrato. Conta la struttura del solaio più bassa, il vespaio no, e un seminterrato è un piano a sé.

2. 2. Misure

   Struttura del solaio inferiore è il solaio che conta nel volume lordo; con un vespaio anche l’Altezza del vespaio, che non conta. Le lasci vuote per usare le misure abituali.

3. 3. Seminterrato

   Scelga Seminterrato. Senza un piano sotto il piano terra, clicchi su Aggiungi il seminterrato come piano: compare un piano con il contorno del piano sopra (ogni muro all’esterno, di qualunque tipo) e un locale Seminterrato. Vi disegni i locali. Con ANSI Z765 (per le abitazioni negli Stati Uniti) solo quel seminterrato è sotto il livello del terreno; il piano sopra resta sopra il livello del terreno.

4. 4. Posizionare il seminterrato

   Oppure clicchi su + Seminterrato in fondo all’elenco dei piani. Le fondazioni dell’edificio passano allora a Seminterrato, nello stesso passo. Se al piano più basso c’è già una scala che scende o un vano scala, il seminterrato si mette attorno al piede di quella scala e la scala vi arriva; senza scala sta sotto tutta la casa. Nel seminterrato vede il piano sopra come un’ombra chiara. Scelga il locale del seminterrato e clicchi su Sposta il seminterrato: trascini o usi le frecce, Invio lo conferma. Resta sotto l’edificio, e Controllo La avvisa se la scala che scende non arriva più nel seminterrato.

5. 5. Nel rapporto

   Il rapporto di misura usa la struttura del solaio più bassa delle fondazioni, a meno che Lei non l’abbia inserita nel rapporto. La sezione disegna il solaio e il vespaio.

Messaggi che può vedere

• Inserisca uno spessore da 5 cm a 1 m.
• Inserisca un’altezza da 10 cm a 2 m.
• Seminterrato aggiunto sotto Piano terra, con i muri esterni. Vi disegni i locali.
