Planta de edícula, garagem, depósito ou cobertura como edificação própria, com paredes, portas, telhado e área separada da casa principal.
Planta de edícula: passo a passo
1. Adicione uma edificação
Desenhe uma garagem, um depósito, uma casa de jardim, uma garagem aberta ou um alpendre como edificação própria, com paredes, portas, janelas, pavimentos e telhado próprios; ela fica no seu lugar no terreno. Clique no campo do pavimento no painel da esquerda, depois em Adicionar edificação, e escolha Garagem, Depósito, Casa de jardim, Garagem aberta ou Alpendre. Ela aparece ao lado da casa com paredes, uma porta e um telhado. Uma garagem aberta ou um alpendre recebe quatro pilares.
2. Troque de edificação

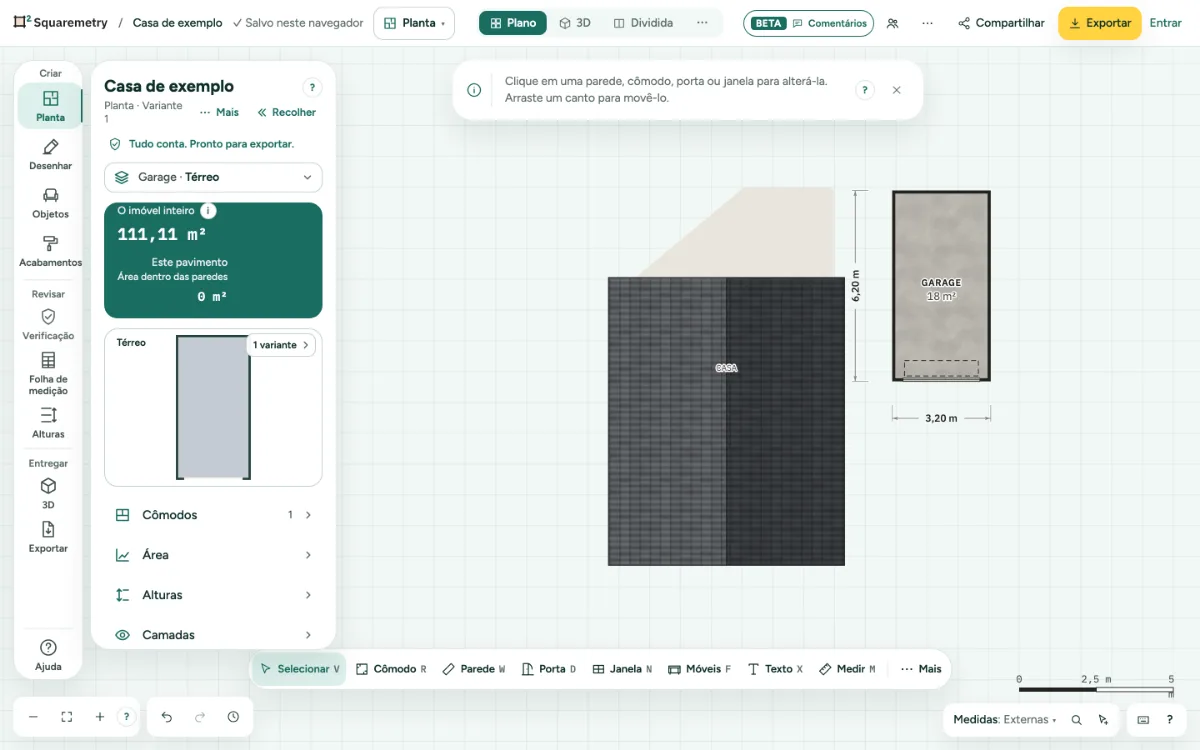

O campo do pavimento no painel da esquerda diz onde você desenha, como Garagem · Térreo. Clique nele para ver cada edificação com seus pavimentos e clique em uma edificação ou em um pavimento para ir até lá. Adicionar pavimento acrescenta um pavimento à edificação em que você está. O seletor de pavimento no desenho também tem a edificação no alto, inclusive no 3D. As outras edificações aparecem clarinhas no seu lugar. Cada edificação, telhado e pavimento dessa lista tem ⋯ (ou clique com o botão direito) com Excluir; Desfazer traz de volta. O único pavimento de uma edificação fica: exclua a edificação anexa por inteiro.
3. Continue desenhando
Paredes, portas, janelas, cômodos, uma escada e um telhado funcionam em uma edificação anexa do mesmo jeito que na casa.
4. Mova e gire a edificação inteira
No painel da esquerda, clique em Este edifício. Digite uma distância Para a direita e Para baixo e clique em Mover, ou clique em Girar a edificação 90°. Cada um é um passo de Desfazer. Uma distância negativa move para a esquerda ou para cima.
5. Como ela conta
Sob as caixas, o cartão diz como esta edificação conta agora, com a sua área: a mesma linha da Folha de medição. Uma edificação anexa não conta na área da casa. Na instrução de medição holandesa, para imóveis nos Países Baixos, ela é outro espaço interno ou depósito externo, segundo as perguntas em Este edifício; com Totalmente habitável (casa de hóspedes, escritório no jardim), cada cômodo conta lá como na casa, com o próprio teto e as linhas de altura: moradia se tiver mais de 2,0 m, mas não um sótão de depósito (sem escada fixa ou com menos de 0,5 m² de vidro) nem um depósito; numa edificação independente eles contam como depósito e vão para verificação. Uma independente conta na GO mas não na NEN 2580, com uma linha no relatório de medição. Na ANSI Z765, para plantas americanas, ela é informada à parte, nunca na GLA. Uma garagem aberta ou um alpendre é espaço externo, da casa só com Fixado na casa ou encostado nela (no máximo 0,10 m). Divide uma parede com a casa e Acessível a partir da casa só contam quando a edificação toca a casa (no máximo 0,10 m entre elas); mais longe essas caixas ficam desmarcadas e o cartão diz a que distância ela está da casa. Uma caixa que já estava marcada então não conta e aparece em vermelho no cartão, na Folha de medição e no relatório de medição. Se uma edificação anexa estiver desenhada sobre a casa, o piso que elas dividem conta uma vez, com a casa. A revisão mostra isso, e o relatório de medição espera até você mover a edificação anexa.
6. Nas exportações e no 3D
Cada pavimento de uma edificação anexa é uma página própria no PDF e tem linhas próprias no CSV. Com mais de uma edificação, a exportação de todos os pavimentos acrescenta uma planta de situação, e o DXF dela tem camadas por edificação. No 3D, cada edificação fica no seu lugar com seu próprio telhado.
Mensagens que você pode ver
- Garagem está ao lado da casa. Continue desenhando ou mova para o lugar certo.
- Garagem e a casa se sobrepõem. Mova até que só se toquem.
- Garagem foi movida. Desfazer a coloca de volta.
