Le fasi di costruzione di una casa in 3D: fondazioni, struttura, solai, impianti e finiture, strato per strato sulla Sua planimetria.
Fasi di costruzione di una casa: passo dopo passo
1. La attivi

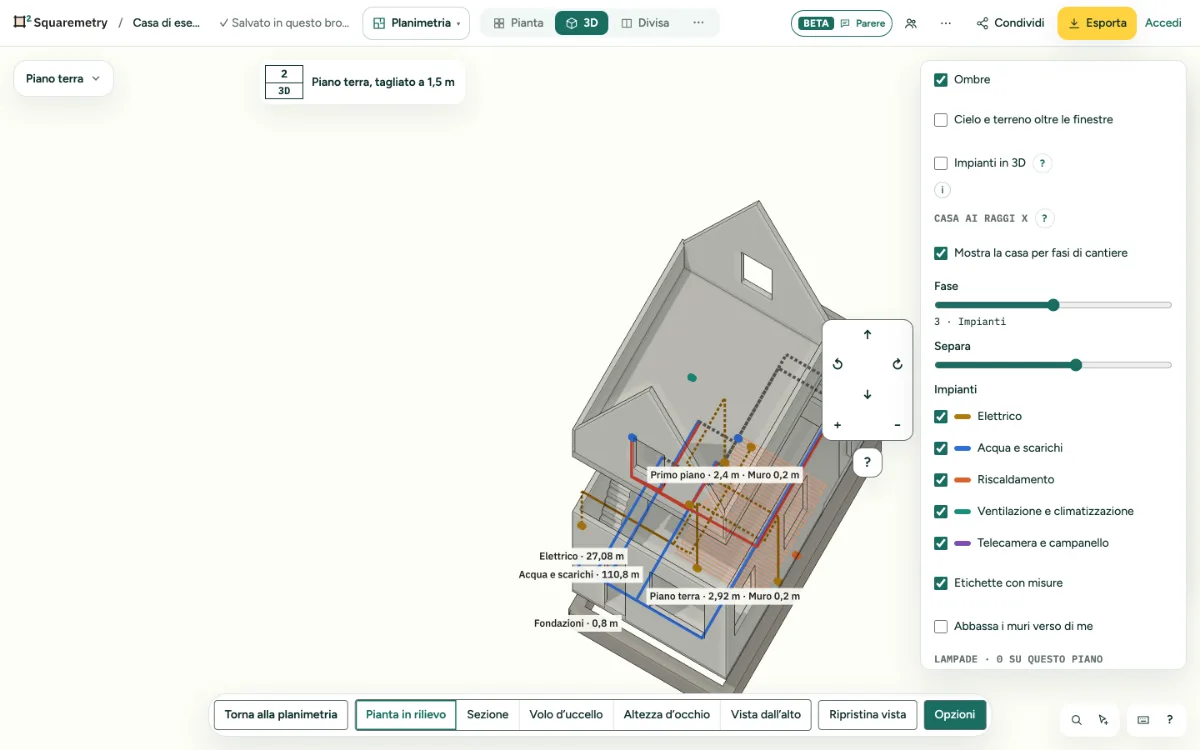

Veda la Sua abitazione in 3D come viene costruita, separi piani e strati e veda gli impianti attraverso i muri. Apra il 3D e le sue Opzioni. Sotto Casa ai raggi X, spunti Mostra la casa per fasi di cantiere. Il 3D passa alla vista a volo d’uccello. Da Impianti, Livelli ha Vedi in 3D (raggi X).
2. Fasi
Trascini Fase da 1 a 5: Fondazioni (travi rovesce sotto i muri esterni e portanti, profonde 0,8 m), Struttura (muri esterni, divisori tra unità e portanti, e i solai in grigio cemento), Impianti (tubazioni, cavi e simboli nel colore del loro impianto), Involucro (facciate con finestre e porte, e il tetto) e Finiture (muri interni, pavimenti e arredi). Ogni fase mostra tutto ciò che viene prima.
3. Separi
Trascini Separa per sollevare ogni piano e ogni strato: le fondazioni scendono, gli impianti salgono un poco, l’involucro sale di più. Riportando a 0 la casa si ricompone.
4. Impianti
Spunti o tolga la spunta a Elettrico, Acqua e scarichi, Riscaldamento o Ventilazione e climatizzazione. La barra colorata è la legenda. Gli impianti restano visibili attraverso i muri, come ai raggi X.
5. Etichette
Etichette con misure mostra la profondità delle fondazioni, lo spessore del muro esterno, l’altezza di ogni piano e, per impianto, la lunghezza su quel piano.
6. Impianti nel 3D normale
Sopra Casa ai raggi X, spunti Impianti in 3D per vedere nel 3D normale i simboli come piccoli blocchi alla loro altezza e tubazioni e cavi al loro livello, con i muri in piedi. Dietro un muro restano nascosti. Spunti o tolga la spunta a ogni impianto. In Impianti, anche Livelli ha Mostra anche in 3D, con gli impianti attivi. Casa ai raggi X e questo livello si alternano: attivarne uno spegne l’altro.
