I prospetti casa dei quattro lati si generano dal modello: facciate con porte, finestre e quote di altezza, pronti da esportare.
Prospetti casa: passo dopo passo
1. Apra i prospetti
Quattro prospetti disegnati dalla Sua planimetria, in piano e in scala. In Planimetria clicchi ⋯ accanto alle viste nella barra superiore e scelga Prospetti (in Tavole Prospetti sta da solo), oppure li cerchi con ⌘K. Su un telefono: Altro, Vista, Prospetti.
2. Quali lati
Con il nord impostato (Inserisci, scheda Nord) ottiene Nord, Est, Sud e Ovest. Senza nord: Fronte, Retro, Sinistra e Destra; il fronte è il lato inferiore della planimetria.
3. Legga il disegno

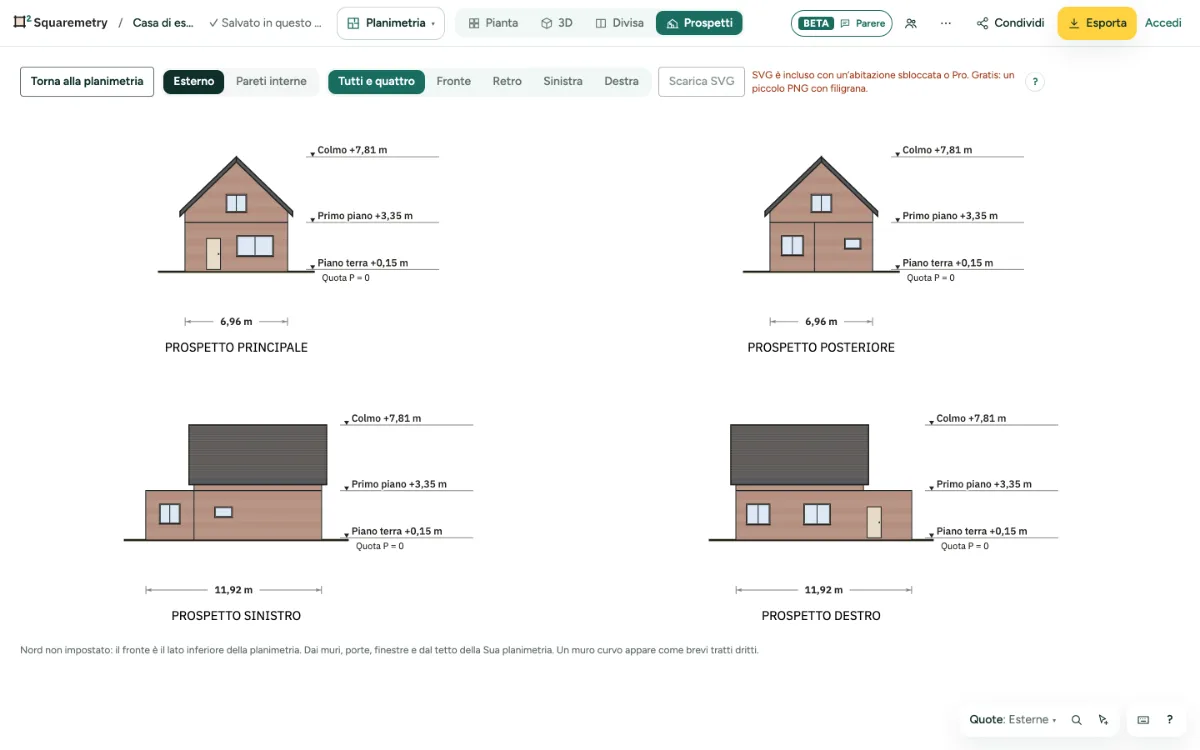

Ogni piano alla sua altezza, porte e finestre al loro davanzale e alla loro altezza, e il tetto. A destra i livelli (colmo, piani, il riferimento P = 0, una cantina), sotto la casa una sola misura: la sua larghezza esterna, lo stesso numero del totale nella planimetria. Un capanno o una casetta staccati non compaiono nel prospetto della casa; un garage attaccato sì.
4. Materiali
Quando un muro ha una stratigrafia, lo strato esterno compare nel suo colore con i giunti, come il mattone. Un muro senza stratigrafia resta semplice.
5. Salvi o esporti
Con un’abitazione sbloccata, Pro o Team, Scarica SVG salva ciò che vede; altrimenti il pulsante spiega il motivo. In Esporta, con un’abitazione sbloccata, Pro o Team, spunti Prospetti: tutti e quattro su un foglio, oppure uno per pagina nel PDF e un file ciascuno per PNG, JPG, SVG e DXF. Il DXF ha layer propri per muri, giunti, aperture, tetto e terreno.
Messaggi che può vedere
- Ancora niente da mostrare. Disegni prima un locale o dei muri nella planimetria.
