Rilievo metrico: controllo, foglio di misura e norma

Verificare, nella barra di Planimetria, è dove controlla e misura secondo la norma: Controllo, Foglio di misura e Altezze. La stessa planimetria, con la norma, il numero principale, le verifiche, il foglio di misura e cosa conta. Non modifica mai il Suo disegno. Prima era l’editor Misura e rapporto.

Rilievo metrico: passo dopo passo

1. 1. Apra Verificare

   Nella barra accanto al pannello clicchi su Controllo, Foglio di misura o Altezze, sotto Verificare. Su un telefono si trovano nella riga di parole in alto nel pannello Locali. Anche la ricerca con ⌘K li trova, anche con il vecchio nome Misura e rapporto.

2. 2. Tre sezioni, un elenco

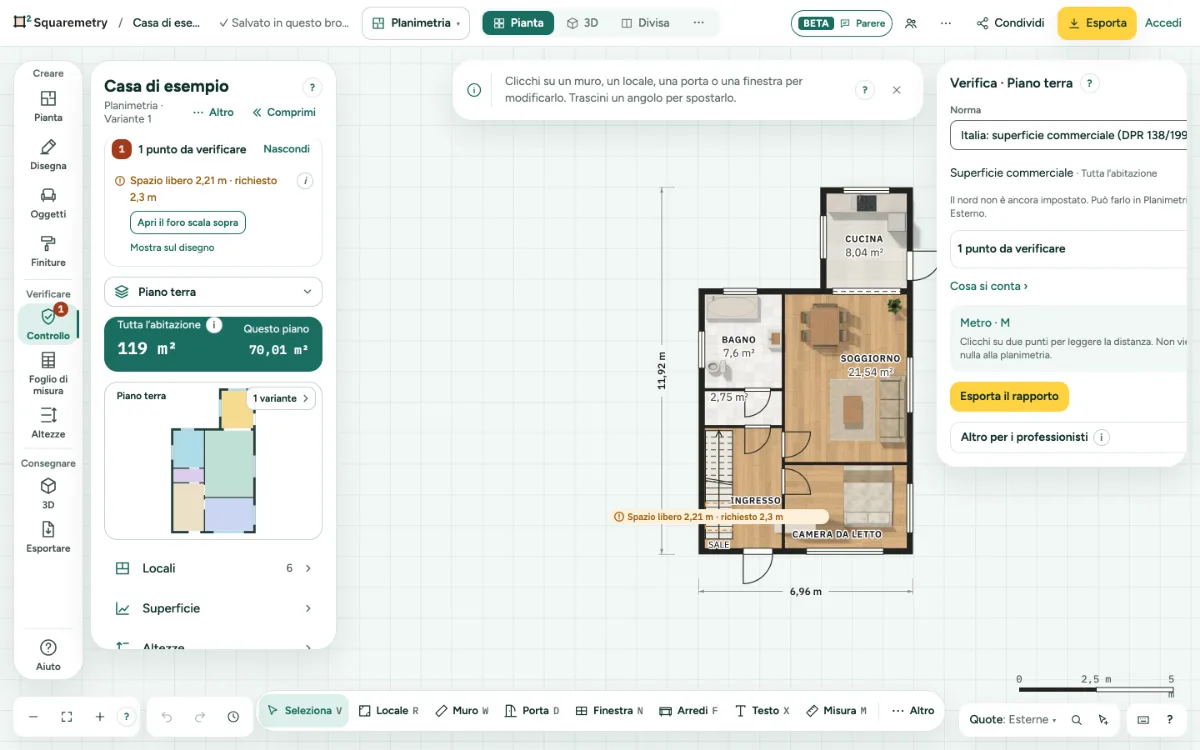

   Controllo mostra a destra la norma, il numero principale e ciò che è a posto; i punti da verificare sono in un unico elenco in alto nel pannello a sinistra. Foglio di misura mostra a destra il foglio dell’istruzione di misura olandese (per abitazioni nei Paesi Bassi). Altezze apre le altezze dei piani, con la stratigrafia sotto Altro. Cosa conta si trova sotto Pianta › Superficie e cosa conta. Misurare è uno strumento: M nella barra.

3. 3. Misuri

   In Controllo il metro a nastro è pronto. Clicchi su due punti per leggere una distanza; alla planimetria non si aggiunge nulla. La barra degli strumenti ha Seleziona, Linea, Misura e Ricalca; Testo, Richiamo e Mano libera sono sotto Altro.

4. 4. Cambi la norma

   Cambi la norma in Controllo. I numeri la seguono e Annulla la ripristina. Per l’Italia l’editor propone la superficie calpestabile e la superficie commerciale (DPR 138/1998, allegato C), come proposta di calcolo. Sezione e Prospetti, con le loro altezze, sono nella barra superiore.

5. 5. Torni al disegno

   Clicchi su una sezione di Creare nella barra, come Pianta o Disegna. Resta in Planimetria, e ciò che ha selezionato resta selezionato.

Elementi sullo schermo

•

  Menu Area di lavoro. Mostra l’area di lavoro in cui si trova. La clicchi per cambiare o per cambiare il Suo profilo di lavoro.

Scorciatoie da tastiera

M

Misura

⌘K

Cerca strumenti, azioni e aiuto

Su Windows e Linux usi Ctrl dove il Mac ha ⌘.

Messaggi che può vedere

• Ora la norma è Italia: superficie commerciale (DPR 138/1998). I numeri la seguono.
• Disegni un locale e qui compaiono le verifiche.
