Modellazione parametrica: pezzi intelligenti da poche misure

Modellazione parametrica con pezzi intelligenti: inserisca poche misure e ottiene un mobile con ripiani, un tavolo, un blocco o una scala.

Modellazione parametrica: passo dopo passo

1. 1. Ne posi uno

   Un mobile con ripiani, un tavolo, un blocco o una scala, fatti di misure che può cambiare in seguito; ogni copia segue. Apra Parti a destra e clicchi Mobile con ripiani, Tavolo, Blocco o Scala. Viene posato dove si incrociano gli assi rosso e verde.

2. 2. Cambi le misure

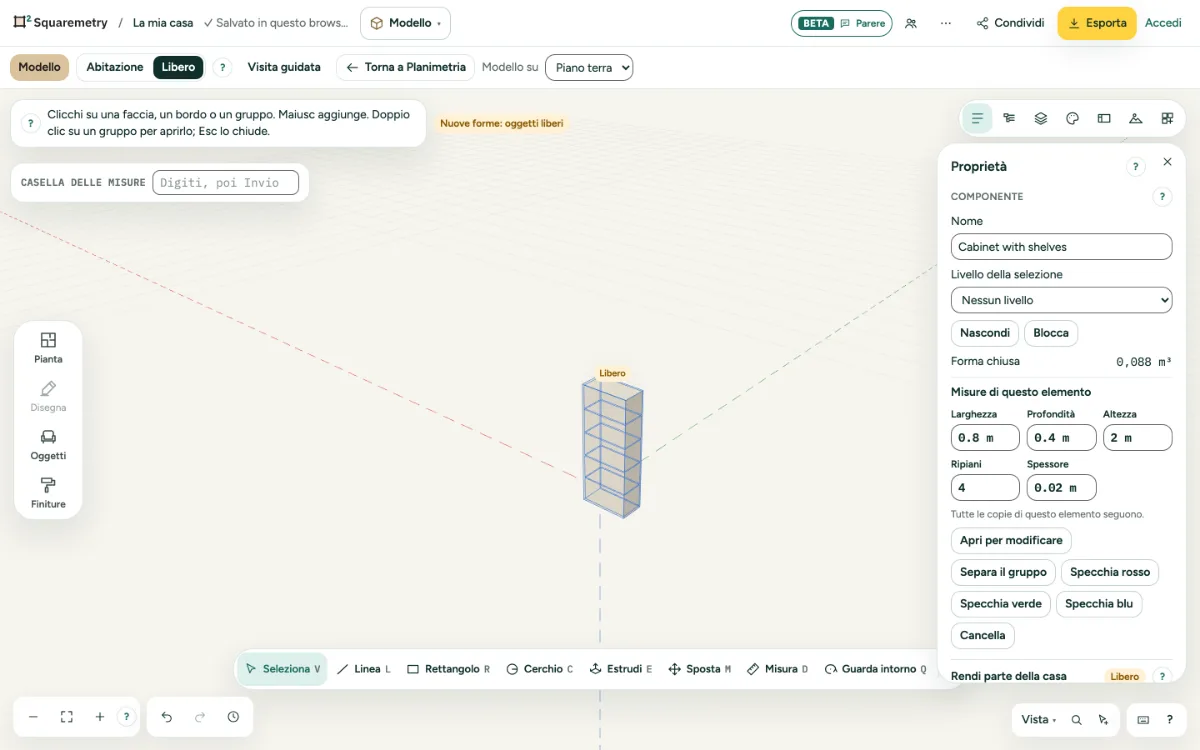

   Lo selezioni e apra Proprietà. Digiti una larghezza, una profondità, un’altezza, il numero di ripiani o di gradini, oppure uno spessore, e prema Invio.

3. 3. Copie

   Lo copi con Sposta e Ctrl. Cambiare le misure di uno le cambia in tutti; Rendi unico ne separa uno.

Messaggi che può vedere

• Misure cambiate.
• Ripiani: da 0 a 30. Gradini: da 1 a 40.
• Lo spessore è di almeno 5 mm e al massimo un terzo della misura più piccola.
