Voeg een verdieping toe voor elke vloer. Stel hoogtes in, zet er een dak op en probeer varianten van een verdieping. Een ruimte waar niets onder ligt, krijgt een waarschuwing.
1. Waar staat wat

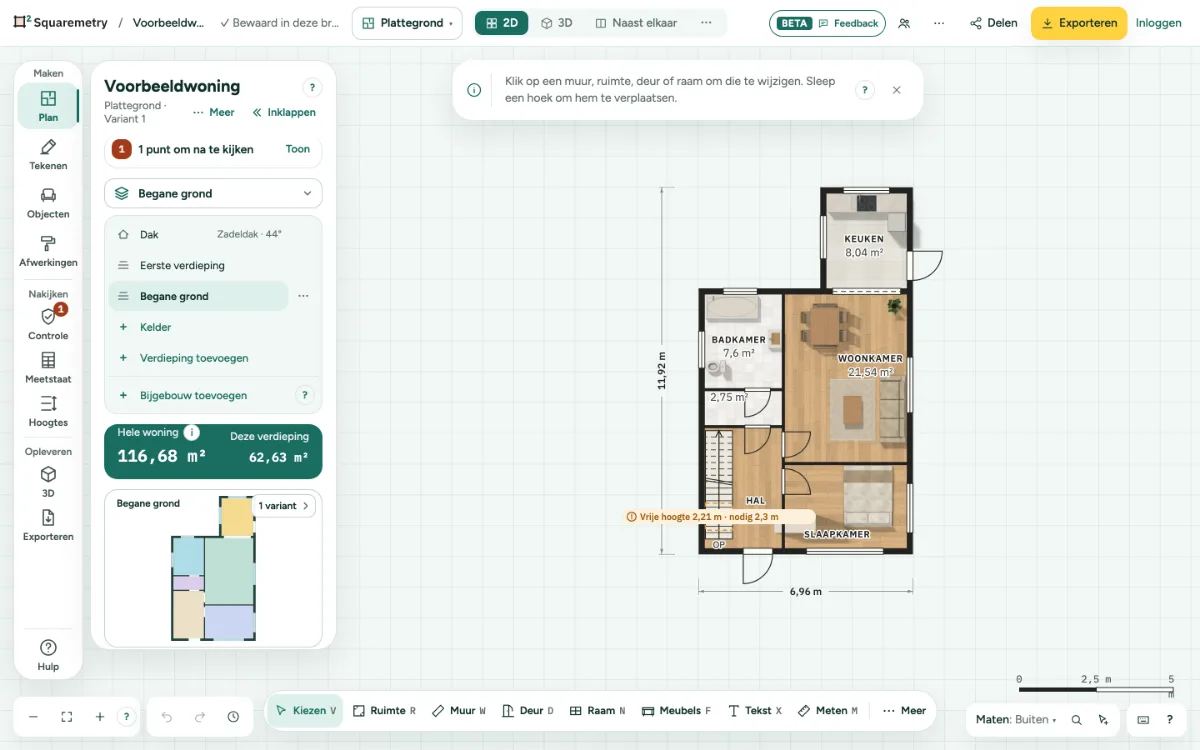

Het paneel links leest van boven naar onder: de naam van de woning, het verdiepingveld, een kleurenoverzicht van de verdieping (klik op een ruimte om haar te openen), de actieve variant met haar oppervlakte, en rijen: Ruimtes, Oppervlakte (het hoofdgetal, met wat telt), Hoogtes, Lagen, Deze verdieping, en onderaan Variant dupliceren. Een ruimte opent met Soort, Vloer, Wanden en plafond, Instellingen en Items in deze ruimte; in Verbouwen ook Vloer ligt op. Alles staat hooguit twee klikken ver.
2. Een verdieping toevoegen
Klik bovenaan het paneel links op het verdiepingveld, bijvoorbeeld Begane grond, en dan op Verdieping toevoegen. De verdieping eronder ziet u vaag, en nieuwe muren klikken erop vast.
3. Naar een andere verdieping
Klik op het verdiepingveld om alle verdiepingen te zien, en klik op een verdieping om erheen te gaan. Esc sluit de lijst zonder iets te veranderen.
4. Deze verdieping
Klik in het paneel links op Deze verdieping om de naam te wijzigen, de verdieping te kopiëren, het plan een kwartslag te draaien, te spiegelen, een Dak… toe te voegen of de verdieping weg te halen. Terug, of Esc, brengt u weer bij de lijst.
5. Hoogtes
Klik in het paneel links op Hoogtes om elke verdieping te zien met haar hoogte en plafond. Sleep een verdieping omhoog of omlaag. Verdiepingen uitlijnen legt twee verdiepingen gelijk op een trap of een gekozen punt.
6. Hier ligt niets onder
Een ruimte die buiten de muren van de verdieping eronder uitsteekt, krijgt het label Hier ligt niets onder. In de lijst kiest u: Schuif boven de verdieping eronder, Passend maken op de verdieping eronder, of Houd het als uitkraging. Elk is één stap die u ongedaan kunt maken.
7. Varianten
Klik in het paneel links op Variant dupliceren, of op de knop met het aantal varianten naast Actieve variant. Elke variant is een rij met een kleine plattegrond: klik erop om eraan te werken, of klik op Dupliceren om een andere indeling te proberen. Onder de rijen wijzigt u de naam van de variant waaraan u werkt, of haalt u hem weg. Alleen de variant waaraan u werkt, telt mee in de totalen en de exports.
8. Een dak op elke vorm
Het dak volgt de omtrek van de verdieping. Een L-, T- of U-vorm krijgt een nok per vleugel en een kilgoot waar twee vleugels samenkomen; de plattegrond toont dakrand, nokken, graten en kilgoten gestippeld. Bij gebogen of schuine gevels volgt het dak de rechthoek om de verdieping, en dat staat in het paneel Dak. De bruto inhoud op de Meetstaat in Meten en rapport volgt hetzelfde dak, met de dakkapellen.
9. Helling per dakvlak
Geef onder Helling per dakvlak het dakvlak Boven, Rechts, Onder of Links een eigen helling, in graden of als x/12. Laat een vakje leeg voor de helling hierboven.
10. Knieschot
Het knieschot is hoe hoog de voet van het dak boven de vloer ligt. U meet het aan de buitenkant van de gevel, waar het dak op de muur rust, niet aan de binnenkant van de ruimte. Het dak, de oppervlakte onder 1,50 m en de bruto inhoud beginnen daar.
11. Dakkapellen
Klik op Dakkapel toevoegen. Kies bij Kijkt naar de kant van de kapel, bij Dak van de kapel Plat of Zadeldak, de Breedte, de Hoogte binnen en de plek Vanaf links en Vanaf de gevel. De oppervlakte onder 1,50 m in Verandert direct past zich meteen aan. Dakkapel weghalen haalt hem weg; elke wijziging is één stap die u ongedaan kunt maken.
Onderdelen op het scherm

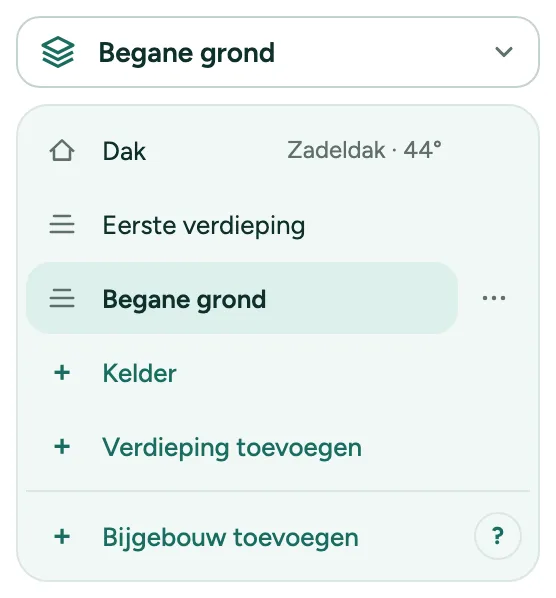

Gebouw en verdieping. Het verdiepingveld bovenaan het paneel zegt waar u tekent. Open het voor elk gebouw en elke verdieping, met Verdieping toevoegen en Bijgebouw toevoegen.
Meldingen die u kunt zien
- Teken eerst iets; er is nog niets om te draaien.
- Passend gemaakt. Deuren of ramen die niet meer pasten zijn weggehaald: 1.
- Een verdieping kan hoogstens 10 varianten hebben.
- Kies een helling tussen 1° en 80°, bijvoorbeeld 35°.
- Een dakkapel heeft een schuin dak nodig. Kies eerst een andere vorm.
- Hoger dan het dak, dus deze dakkapel doet niets. Maak hem lager of zet hem dichter bij de goot.
- Gebogen of schuine gevels: het dak volgt de rechthoek om deze verdieping.
