Interieur, in Plattegrond onder Objecten, is om een woning in te richten en af te werken. Zet een keukenrij met werkblad, spatwand en plafondlijst, en deel een muur op in tegels en verf. Een hulp zegt het als een toilet, wastafel, douche of de werkdriehoek te weinig ruimte heeft. Niets hier verandert een oppervlakte.
Interieur: keukenrij en wandtegels: stap voor stap
1. Interieur openen
Klik in de rail op Objecten en dan op de bovenste rij, Interieur. Is er niets gekozen, dan staat de kaart Interieur rechts; × sluit hem. Zoeken met ⌘K (Interieur, keuken) gaat ook. Interieur werkt op een tablet of computer.

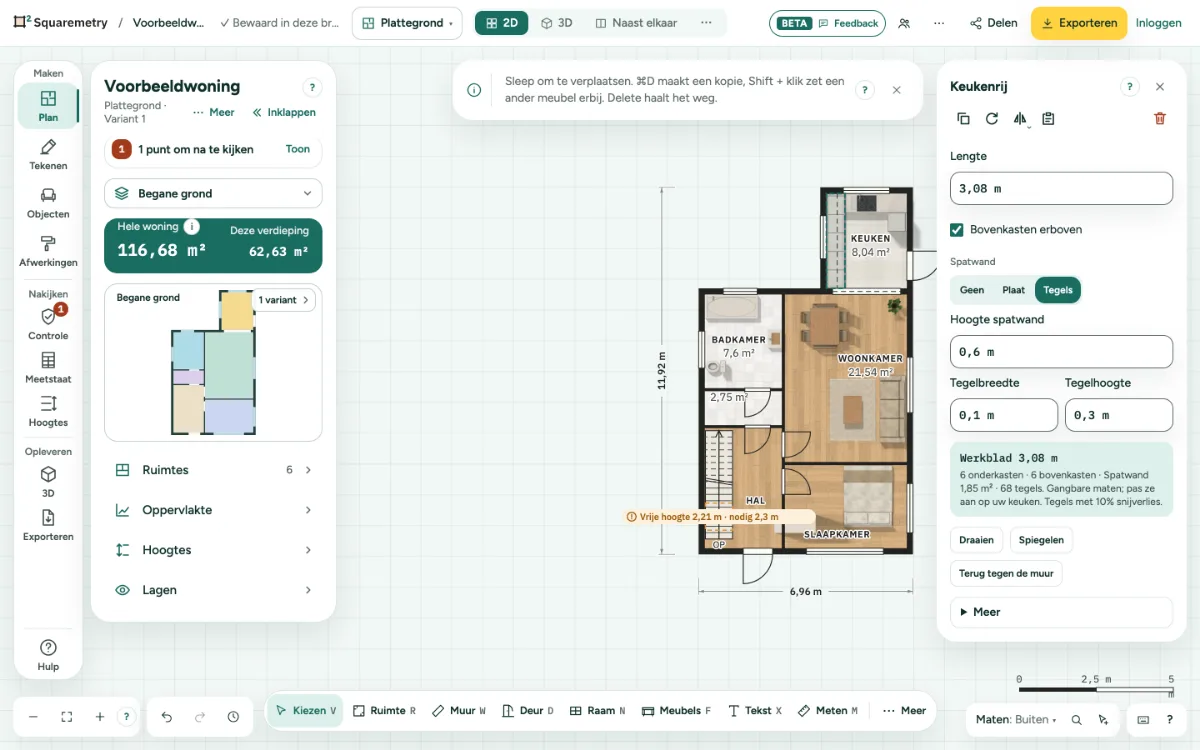

2. Een keukenrij toevoegen
Klik op Keukenrij toevoegen en klik dan in een ruimte, dicht bij de muur waar de keuken komt. De rij vult die muur; zit er een deur in, dan neemt de rij het vrije stuk waar u klikte, tot aan de deur. Typ de Lengte, en vink Bovenkasten erboven aan als u die wilt.
3. Spatwand, plafondlijst en kleuren
Kies onder Spatwand Geen, Plaat of Tegels, met de hoogte en de tegelmaat. Onder Meer zet u de Diepte, de Kastbreedte, de Plafondlijst boven de bovenkasten en de kleuren van de Fronten en het Werkblad. De kaart telt werkblad, kasten, spatwand, tegels en plafondlijst op.
4. Tegels in banden op een muur
Kies een muur. Klik onder elke kant, bij Tegels in banden, op Band toevoegen. Elke band loopt tot een hoogte, bijvoorbeeld tegels tot 1,2 m en verf erboven. Met Band toevoegen krijgt u tot 4 banden. Deuren en ramen gaan van het vlak af. Kies onder Patroon van band Recht, Halfsteens, Visgraat of Diagonaal: het wandaanzicht tekent de voegen zo, en de telling rekent 2, 7 of 5 procent extra voor zaagwerk.
5. Een keuken in L of U
Zet langs elke muur een rij. Waar twee rijen in een hoek samenkomen, toont de kaart van de rij Hoekstuk, en de hoek telt één keer in werkblad, kasten en spatwand; de rij die de hoek houdt, telt een hoekkast. Overlappen de rijen nog, klik dan op Hoekstuk maken: de andere rij wordt korter, tot de voorkant van deze, zodat 2D, 3D en de wandaanzichten kloppen.
6. Badkamer- en keukenhulp
Open in het paneel Interieur de Badkamer- en keukenhulp. Voor elke ruimte met een toilet, wastafel, douche of bad, of een spoelbak, kookplaat en koelkast, staat wat past en wat niet, met de maat die wij meten en de maat uit de regel. In een plan in feet en inches: de vrije ruimte van de IRC 2021 (P2705.1 en P2708.1). In een Nederlands plan: de maat van toilet- en badruimte uit het Bbl (nieuwbouw); voor vrije ruimte rond toestellen is er in Nederland geen regel. Bij allebei: de werkdriehoek. Klik op een regel om het meubel te kiezen; de kaart toont dezelfde melding. Het is een melding, nooit een blokkade.
7. In 3D en het wandaanzicht
3D toont de rij, de spatwand en de banden. Het wandaanzicht van de ruimte toont de rij in delen: sokkel, onderkasten met hun naden, werkblad, spatwand met tegels en bovenkasten op hun hoogte.
Sneltoetsen
- ⌘K
- Gereedschap, acties en hulp zoeken
Op Windows en Linux gebruikt u Ctrl waar de Mac ⌘ heeft.
Meldingen die u kunt zien
- Klik in een ruimte, dicht bij de muur waar de keuken komt.
- Deze muur is te kort voor een keukenrij (minstens 0,3 m).
- Een zijde heeft hooguit 4 banden.
- Elke band eindigt hoger dan de band eronder, hooguit op de wandhoogte (2,6 m).
