Geef in Installaties elke wandcontactdoos en schakelaar zijn montagehoogte, zie de maat tot de muren, koppel schakelaars aan lampen, teken of leg kabels met hun lengte en stel de groepenkast samen met een overzicht.
Elektraplan: hoogtes, schakelaars, kabels en de groepenkast: stap voor stap
1. Montagehoogte
Klik op een wandcontactdoos of schakelaar. De kaart toont de gewone hoogte (Nederland: wandcontactdoos 0,3 m, schakelaar 1,05 m; VS: 16″ en 48″). Typ uw eigen, zoals 1,2 of 120 cm. De gewone hoogte gebruiken zet hem terug. Een plafondlamp of ventiel zit aan het plafond; een vloerput heeft geen hoogte. Klik op Op een wand zetten, met een hoogte om er toch een te geven: dan staat hij ook in het wandaanzicht, en Terug naar het plafond of Hoogte weghalen maakt dat ongedaan. Een standleiding loopt van de vloer tot het plafond.
2. Maat tot de muren
De kaart toont de maat tot de dichtste muren. Bij Lagen zet Hoogtes en maten tot de muren de hoogte en deze maten op de tekening, ook in de export. Twee wandcontactdozen op dezelfde plek, een boven de ander, krijgen één label met beide hoogtes: geef de eerste een eigen hoogte en plaats dan de tweede.
3. Schakelaar naar lamp
Klik op een schakelaar en vink de lampen aan die hij bedient, of klik op Lampen koppelen op de tekening en klik op elke lamp; nog eens klikken haalt hem eraf. Een gebogen streepjeslijn verbindt schakelaar en lamp. Twee schakelaars op één lamp vormen een wisselschakeling.
4. Soorten lampen
Kies bij Elektra een lichtpunt of wandlamp, of onder Meer symbolen een inbouwspot, opbouwspot, railverlichting, lijnlamp of ledstrip. Een schakelaar kan elke soort bedienen.
5. Lichtplan
Lampen die door precies dezelfde schakelaars bediend worden, vormen een schakelgroep met een letter: a, b, c. De kaart van een schakelaar of lamp toont de groep: één schakelaar, wisselschakeling met 2 schakelaars, of wissel- en kruisschakeling vanaf 3 schakelaars. De kaart van een schakelaar geeft ook tips: een gewone schakelaar in een wisselschakeling (Maak er een wisselschakelaar van verandert hem in één stap ongedaan maken), een wisselschakelaar zonder tweede, of een schakelaar die meer groepen bedient dan hij knoppen heeft. De tekeningenset en Bladen krijgen per verdieping een Lichtplan: alleen lampen en schakelaars, de schakellijnen, de letters, en een legenda met de groepen, het aantal per soort lamp en: Tekenhulp, geen installatieontwerp. In Bladen is Schakelgroepen ook een tabel.
6. Een kabel tekenen
Open Elektra en dan Leidingen, kies Kabel, kies de kabeldikte en klik punt voor punt. Klik nog eens op het laatste punt, dubbelklik of druk op Enter om af te ronden. De lengte telt de route langs de tekening en de stukken omhoog en omlaag naar elk symbool aan de uiteinden.

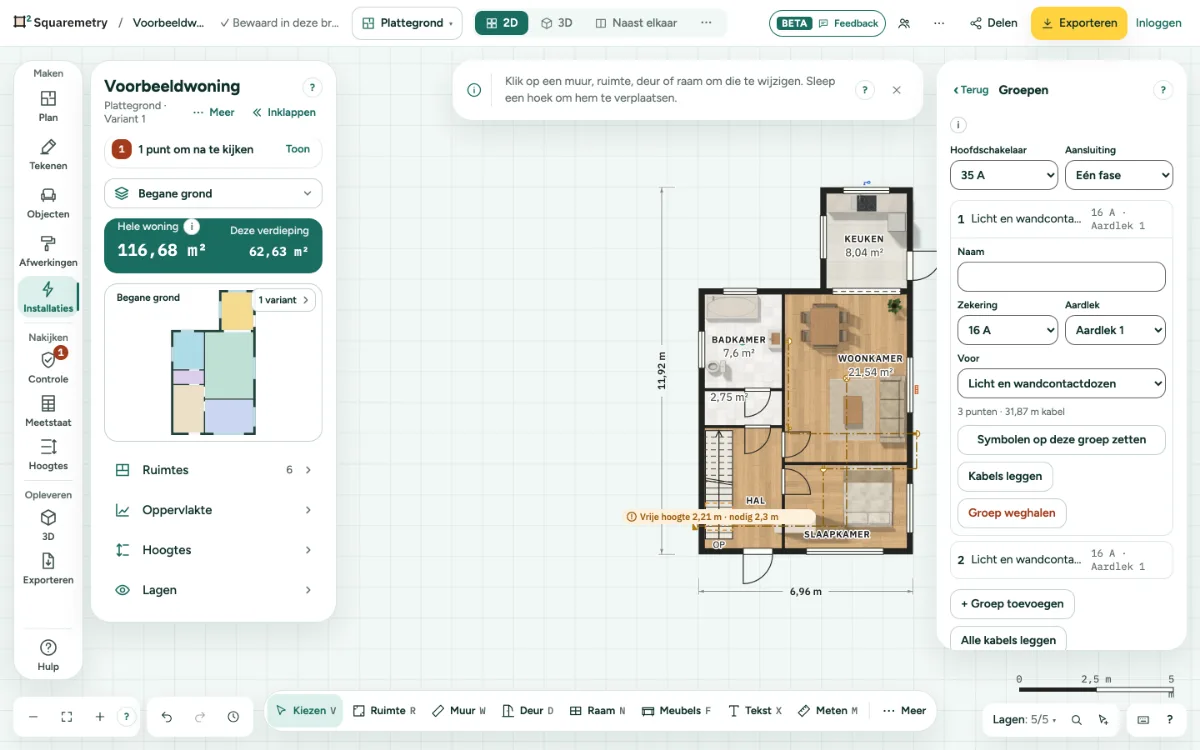

7. Groepenkast
Open Elektra en dan Groepen. Stel de hoofdschakelaar en de aansluiting in en kies Groep toevoegen. Open een groep om hem een naam te geven en de zekering, de aardlekschakelaar en het gebruik te kiezen. Klik op Symbolen op deze groep zetten en klik op wandcontactdozen en lampen in de tekening, of kies de groep in de kaart van een symbool.
8. Kabels leggen
Plaats een meterkast en klik bij een groep op Kabels leggen, of op Alle kabels leggen. Elk punt krijgt een stuk vanaf de meterkast of het punt ervoor, met de hoogte tussen verdiepingen erbij. ⌘Z haalt ze weer weg.
9. Overzicht en telling
Het groepenoverzicht toont per groep de zekering, de aardlekschakelaar, de wandcontactdozen, de lampen en de kabellengte. De telling telt hoofdschakelaar, aardlekschakelaars, installatieautomaten en modules op (VS: plaatsen). Om na te kijken noemt wat gewoonlijk opnieuw bekeken wordt, zoals meer dan 4 groepen op één aardlekschakelaar, of een groep op drie fasen bij een aansluiting met één fase. De CSV-export noemt de hoofdschakelaar en de aansluiting boven het groepenoverzicht. Een groepenkast heeft hooguit 60 groepen en 12 aardlekschakelaars.
10. Groepenlijst en eendraadschema
Klik bij Groepen op Groepenlijst als PDF. Exporteren opent met alleen de installatiebladen van de tekeningenset: de groepenlijst (per groep het nummer, de naam, de soort, de zekering, de aardlek, de polen, de punten, de ruimtes en de kabellengte; 25 groepen per blad) en een eendraadschema (de hoofdschakelaar, elke aardlekschakelaar met zijn groepen, en de groepen zonder aardlek). Op elk blad staat: Tekenhulp, geen installatieontwerp. De hele tekeningenset zet alle bladen terug. Net als elke export behalve het kleine gratis PNG-beeld vragen deze bladen een ontgrendelde woning, Pro of Team.
Sneltoetsen
- Esc
- Stoppen, dan Kiezen, dan loslaten
- ⌘Z
- Ongedaan maken
Op Windows en Linux gebruikt u Ctrl waar de Mac ⌘ heeft.
Meldingen die u kunt zien
- Lamp aan de schakelaar gekoppeld.
- Plaats eerst een meterkast; de kabels beginnen daar.
- Hoger dan het plafond van deze verdieping (2,6 m).
