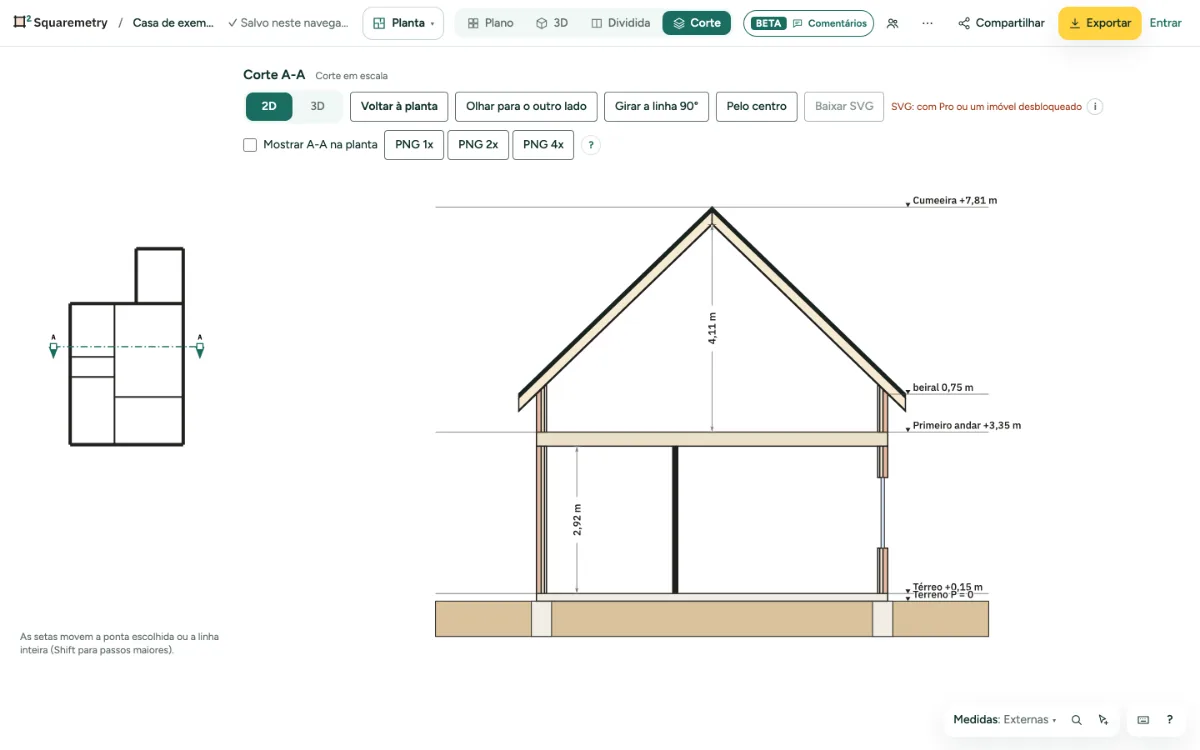

Corte da planta baixa: o corte passa pela casa numa linha, plano e em escala. A vista Dividida mostra a planta e o 3D lado a lado.

Corte planta baixa: passo a passo

1. Abra o corte
Em Planta, clique em ⋯ ao lado das vistas na barra superior e escolha Corte (em Pranchas, Corte fica sozinho), ou busque com ⌘K. No celular: Mais, Vista, Corte. Uma linha A-A no meio é usada até você movê-la. Os painéis saem do caminho enquanto você olha o corte e voltam em 2D. Uma linha A-A que você posicionou fica salva e aparece na planta enquanto Revisar está aberto.
2. Mova a linha
Arraste as pontas A e B, ou a linha, na planta pequena. As setas do teclado movem a linha; com Shift, os passos são maiores. Olhar para o outro lado e Girar a linha 90° também ajudam.
3. Linhas de altura
Sob um telhado inclinado, linhas tracejadas mostram as alturas da norma: 1,50 m e 2,00 m para uma planta holandesa, 5 ft e 7 ft para uma planta americana. Uma linha só aparece onde o telhado é mais alto que ela; um telhado plano não tem nenhuma.
4. Salve
Clique em Baixar SVG (com um imóvel desbloqueado, Pro ou Team), ou em PNG em uma tela grande. Com 2D | 3D no começo da barra você troca para o mesmo corte em 3D, nesta tela; os botões da linha funcionam lá também. Um PNG gratuito é pequeno, 800 × 450 pixels, com o logotipo do Squaremetry e uma marca d’água leve; com Pro, Team ou um imóvel desbloqueado, ele vem em tamanho completo sem nenhuma marca.
5. Dividida
Em Planta, clique em Dividida. Mova algo na planta à esquerda e o 3D à direita acompanha.
