Desenho de fachada a partir da sua planta: paredes, portas e janelas na altura certa, telhado, níveis e medidas, plano e em escala.
Desenho de fachada: passo a passo
1. Abra as fachadas
Em Planta, clique em ⋯ ao lado das vistas na barra superior e escolha Fachadas (em Pranchas, Fachadas fica sozinha), ou busque com ⌘K. No celular: Mais, Vista, Fachadas.
2. Quais lados
Com o norte definido (Posicionar, aba Norte), você recebe Norte, Leste, Sul e Oeste. Sem norte: Frente, Fundos, Esquerda e Direita; a frente é a borda inferior da planta.
3. Leia o desenho

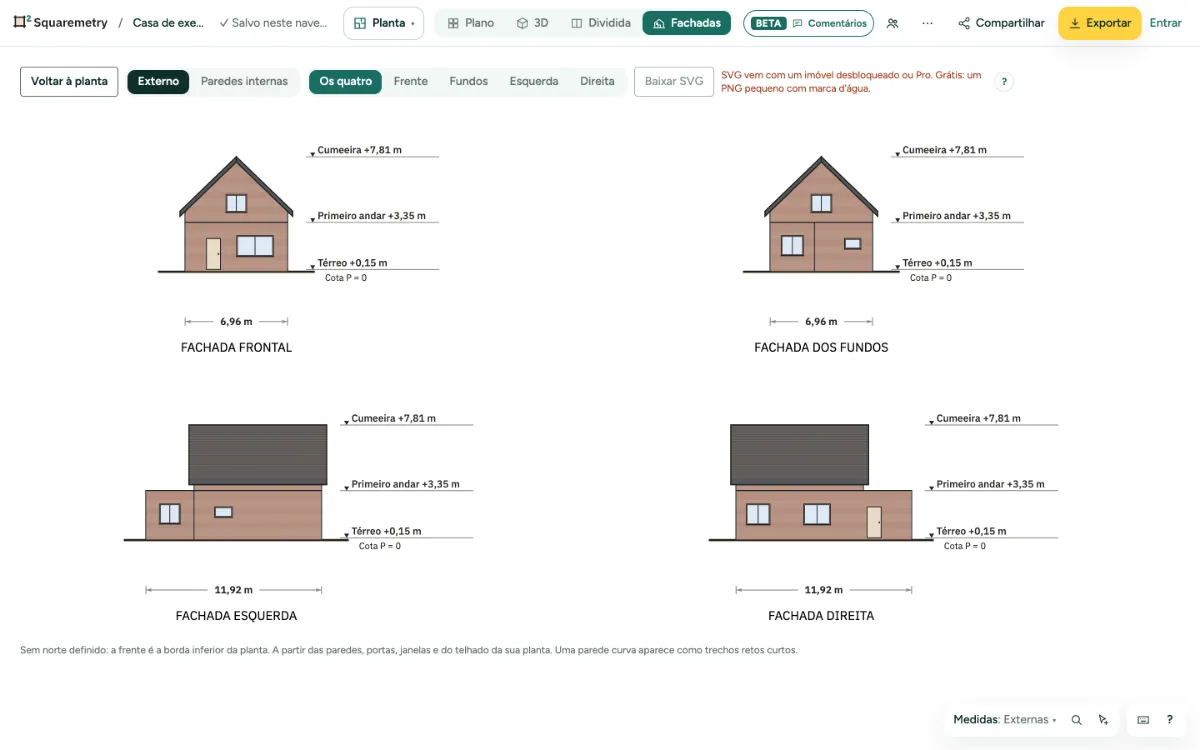

Cada pavimento na sua altura, portas e janelas no peitoril e na altura delas, e o telhado. À direita ficam os níveis (cumeeira, pavimentos, o nível de referência P = 0, um subsolo); embaixo da casa fica uma medida: a largura externa, o mesmo número do total na planta. Uma edícula ou casa de jardim separada não entra na fachada da casa; uma garagem encostada entra.
4. Materiais
Quando uma parede tem uma composição, a camada externa aparece na cor dela, com juntas, como tijolo. Uma parede sem composição fica lisa.
5. Salvar ou exportar
Com um imóvel desbloqueado, Pro ou Team, Baixar SVG salva o que você vê; sem isso, o botão diz o motivo. Em Exportar, com um imóvel desbloqueado, Pro ou Team, marque Fachadas: os quatro em uma folha, ou um por página no PDF e um arquivo para cada em PNG, JPG, SVG e DXF. O DXF tem camadas próprias para paredes, juntas, vãos, telhado e terreno.
Mensagens que você pode ver
- Ainda não há nada para mostrar. Desenhe primeiro um cômodo ou paredes na planta.
