Vista de cozinha, banheiro ou outro cômodo: cada parede vista de dentro e em escala, com portas, armários, azulejos e tomadas na altura certa.
Vista de cozinha: passo a passo
1. Abra as paredes do cômodo
Útil para quem monta a cozinha, o azulejista ou o eletricista. Selecione um cômodo, abra Medida na ficha dele e clique em Vistas de parede. Ou escolha Fachadas em ⋯ ao lado das vistas na barra superior (em Pranchas, Fachadas fica sozinha) e escolha Paredes internas.
2. Escolha o cômodo e a parede

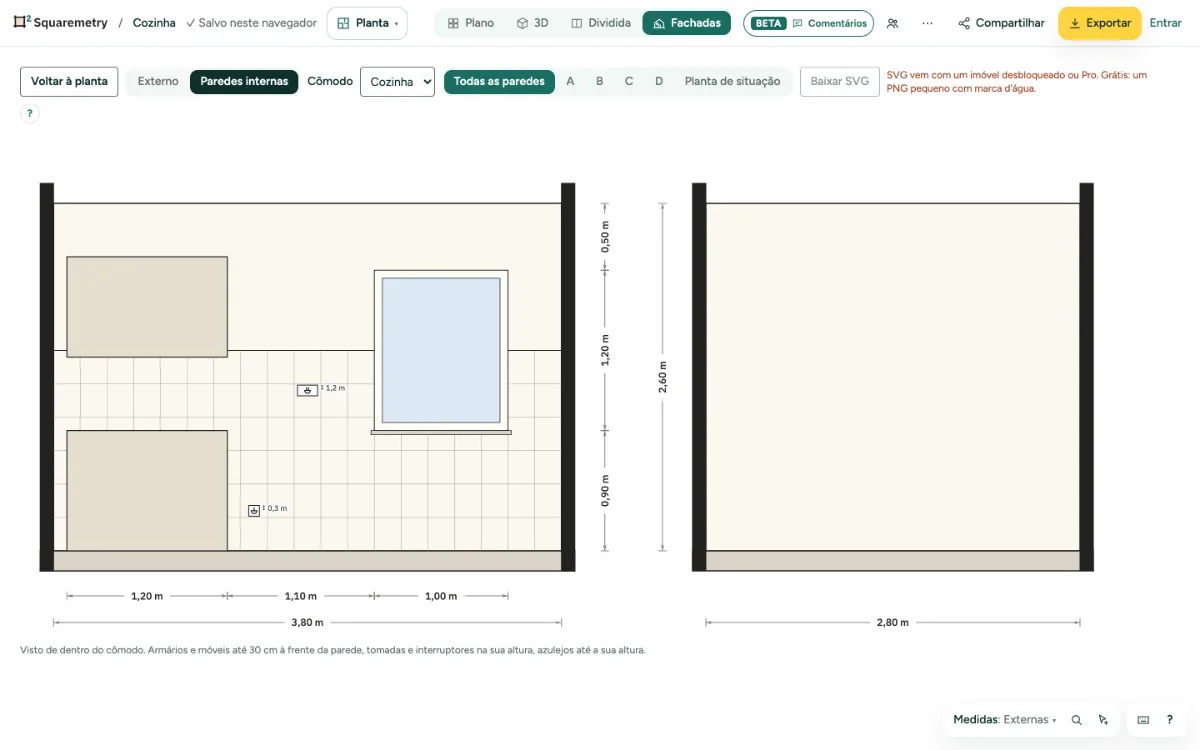

Escolha o Cômodo na lista. Todas as paredes mostra cada parede com a sua letra (A, B, C ...) e a Planta de situação; clique numa letra para ver uma parede em tamanho grande. A parede A é a parede de cima do cômodo, depois em sentido horário.
3. O que é desenhado
Armários e móveis a até 30 cm da parede, na altura real (um armário suspenso fica na altura dele). Cada símbolo de Instalações que fica numa parede, na altura de montagem, com a altura ao lado: tomadas, interruptores, torneiras, radiadores (pela base), o aquecedor, o hidrômetro, o coletor e a unidade interna do ar-condicionado. Um tubo de queda vai do piso ao teto. Uma luminária de teto, um spot, uma ventilação ou outro símbolo sem altura habitual aparece quando você dá uma altura a ele em Instalações. A altura é a mesma de Instalações e do 3D. Abaixo da parede, uma cadeia de cotas e o comprimento; nas laterais, as alturas.
4. Azulejos e alturas
Revista um lado da parede na ficha dele (Paredes, o lado, Azulejos) com faixas: azulejos até uma altura atrás da bancada, pintura acima, cada faixa com o tamanho do azulejo. Defina a altura de uma tomada ou de um interruptor na ficha dele, em Altura de montagem.
5. Salve ou exporte
Com um imóvel desbloqueado, Pro ou Team, Baixar SVG salva o que você vê; sem isso, o botão explica por quê. Em Exportar, com um imóvel desbloqueado, Pro ou Team, marque Paredes internas: uma página por cômodo no PDF ou um arquivo por cômodo. O DXF tem camadas próprias para a parede, os azulejos, as aberturas, os móveis e os símbolos.
Mensagens que você pode ver
- Ainda não há cômodos neste pavimento. Desenhe primeiro um cômodo ou abra outro pavimento.
- Este cômodo não tem paredes retas de 20 cm ou mais.
