Planta elétrica no editor: altura de cada tomada e interruptor, ligação às luzes, cabos com comprimento e o quadro de distribuição com resumo.
Planta elétrica: passo a passo
1. Altura de instalação
Em Instalações, clique em uma tomada ou interruptor. O cartão mostra a altura usual (Países Baixos: tomada 0,3 m, interruptor 1,05 m; EUA: 16″ e 48″). Digite a sua, como 1,2 ou 120 cm. Usar a altura usual volta ao valor usual. Um ponto de luz no teto ou uma grelha fica no teto; um ralo não tem altura. Clique em Colocar em uma parede, com uma altura para dar uma altura mesmo assim: então ele também aparece na vista da parede, e Voltar ao teto ou Remover altura desfaz isso. Um tubo de queda vai do piso ao teto.
2. Medida até as paredes
O cartão mostra a medida até as paredes mais próximas. Em Camadas, Alturas e distâncias às paredes coloca a altura e essas medidas na planta, também na exportação. Duas tomadas no mesmo ponto, uma acima da outra, recebem uma etiqueta com as duas alturas: dê à primeira a sua própria altura e coloque depois a segunda.
3. Interruptor e luz
Clique em um interruptor e marque as luzes que ele aciona, ou clique em Ligar luzes na planta e clique em cada luz; clique de novo para tirá-la. Uma curva tracejada liga interruptor e luz. Dois interruptores na mesma luz formam um circuito paralelo (three-way).
4. Tipos de luz
Em Eletricidade, escolha um Ponto de luz no teto ou uma Arandela, ou em Mais símbolos um Spot embutido, Spot de sobrepor, Trilho com spots, Luminária linear ou Fita de LED. Um interruptor pode acionar todos os tipos.
5. Planta de iluminação
As luzes acionadas exatamente pelos mesmos interruptores formam um grupo de acionamento com uma letra: a, b, c. O cartão de um interruptor ou luz mostra o grupo: um interruptor, paralelo com 2 interruptores, ou paralelo com intermediário a partir de 3 interruptores. O cartão de um interruptor também dá dicas: um interruptor simples num grupo em paralelo (Transformar em paralelo muda isso em um passo que você pode desfazer), um interruptor paralelo sem um segundo, ou um interruptor que aciona mais grupos do que tem teclas. O conjunto de plantas e Pranchas recebem uma Planta de iluminação por pavimento: só luzes e interruptores, as linhas de acionamento, as letras e uma legenda com os grupos, a contagem por tipo de luz e: Ajuda de desenho, não um projeto de instalação. Em Pranchas, Grupos de acionamento também é uma tabela.
6. Desenhe um cabo
Abra Eletricidade, depois Tubulações, escolha Cabo, a bitola do cabo e clique ponto por ponto. Clique de novo no último ponto, dê um clique duplo ou pressione Enter para terminar. O comprimento conta o trajeto pela planta mais as partes que sobem e descem até cada símbolo nas pontas.

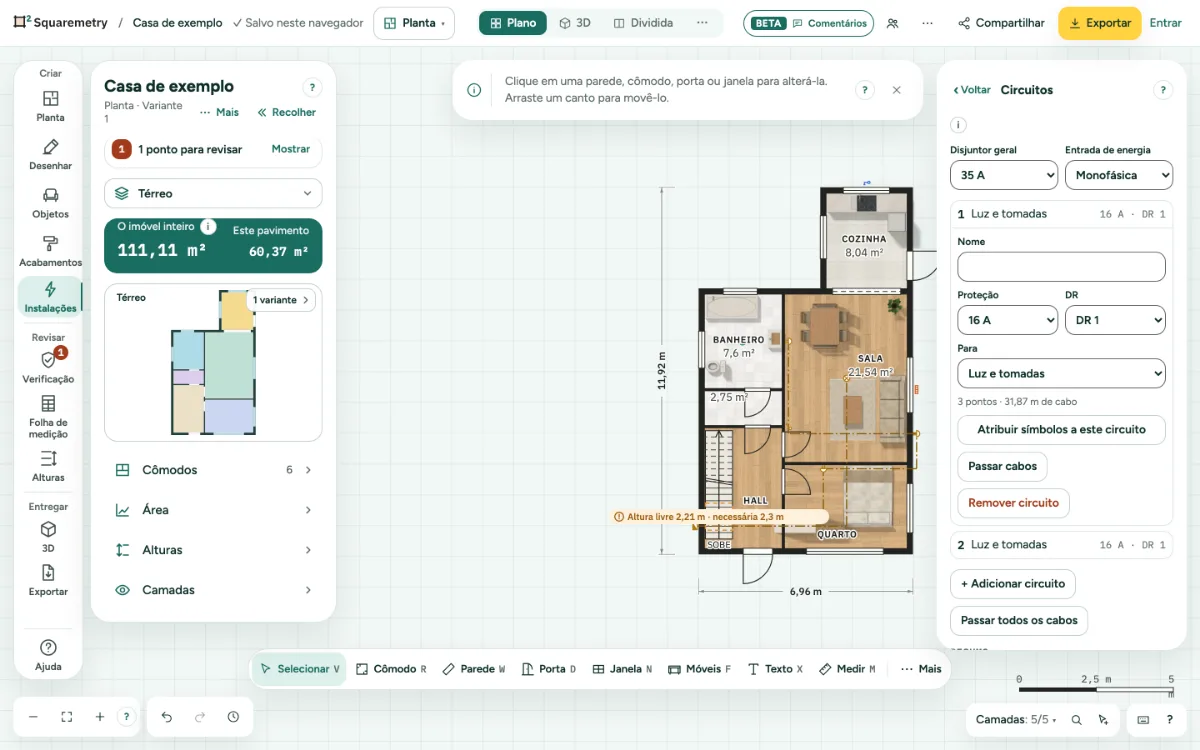

7. Quadro de distribuição
Abra Eletricidade, depois Circuitos. Defina o Disjuntor geral e a Entrada de energia, depois Adicionar circuito. Abra um circuito para dar nome a ele e definir a Proteção, o DR e para que ele serve. Clique em Atribuir símbolos a este circuito e clique em tomadas e luzes na planta, ou escolha o circuito no cartão de um símbolo.
8. Passe os cabos
Coloque um quadro de luz e clique em Passar cabos num circuito, ou em Passar todos os cabos. Cada ponto recebe um trajeto a partir do quadro de luz ou do ponto anterior, com a altura entre pavimentos somada. ⌘Z remove os cabos de novo.
9. Resumo e contagem
O Resumo lista cada circuito com a proteção, o DR, as tomadas, as luzes e o comprimento de cabo. A Contagem soma o disjuntor geral, os DRs, os disjuntores e os módulos (EUA: espaços livres). Para revisar lista o que vale a pena olhar de novo, como mais de 4 circuitos em um DR, ou um circuito em três fases com entrada monofásica. A exportação em CSV traz o disjuntor geral e a entrada de energia acima do resumo. Um quadro tem no máximo 60 circuitos e 12 DRs.
10. Lista de circuitos e diagrama unifilar
Em Circuitos, clique em Lista de circuitos em PDF. Exportar abre só com as folhas de instalações do conjunto de plantas: a lista de circuitos (por circuito o número, nome, tipo, proteção, DR, polos, pontos, cômodos e comprimento de cabo; 25 circuitos por folha) e um diagrama unifilar (o disjuntor geral, cada DR com os seus circuitos, e os circuitos sem DR). Cada folha diz: Ajuda de desenho, não um projeto de instalação. O conjunto de plantas completo traz de volta todas as folhas. Como toda exportação além do PNG pequeno grátis, estas folhas pedem um imóvel desbloqueado, Pro ou Team.
Atalhos de teclado
- Esc
- Cancelar, depois Selecionar, depois soltar
- ⌘Z
- Desfazer
No Windows e no Linux, use Ctrl onde o Mac tem ⌘.
Mensagens que você pode ver
- Luz ligada ao interruptor.
- Coloque primeiro um quadro de distribuição; os cabos começam ali.
- Mais alto que o teto deste pavimento (2,6 m).
