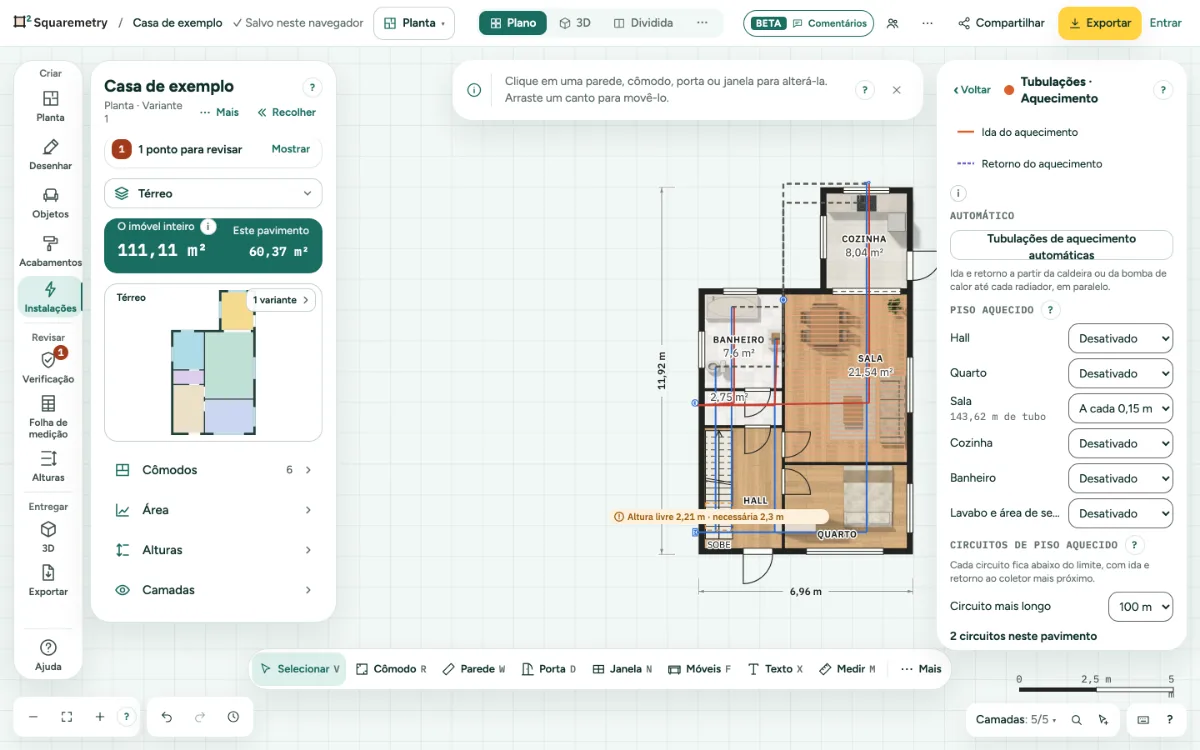

Projeto hidráulico na planta: água fria e quente, esgoto, aquecimento, dutos e ar-condicionado. O piso aquecido é definido por cômodo.
Projeto hidráulico: passo a passo
1. Desenhe uma tubulação
Em Instalações, desenhe as tubulações ou deixe o editor passar uma rede simples a partir da fonte. Abra uma especialidade, depois Tubulações, e escolha um tipo: Água fria, Água quente, Esgoto, Ida do aquecimento, Retorno do aquecimento, Duto de insuflamento, Duto de exaustão, Linha frigorífica ou Dreno de condensado. Clique ponto por ponto e termine com Enter, um clique duplo ou um clique no último ponto. Cada tipo tem cor e linha próprias, as mesmas na planta, na legenda e em 3D.
2. Água automática
Coloque um hidrômetro, um aquecedor ou caldeira, e torneiras ou louças da biblioteca. Clique em Tubulações de água automáticas: a fria sai do hidrômetro, a quente do aquecedor até cada ponto que precisa dela, lado a lado. Sem aquecedor você recebe só água fria, e uma mensagem avisa isso.
3. Esgoto
Coloque um tubo de queda e clique em Esgoto automático. Cada torneira, ralo, vaso sanitário, pia, chuveiro, banheira e máquina de lavar recebe um esgoto até o tubo de queda mais próximo.
4. Aquecimento e ar
Com uma caldeira ou bomba de calor e radiadores, Tubulações de aquecimento automáticas passa a ida e o retorno. Com uma unidade de ventilação e grelhas, ou um ar-condicionado externo e interno, Dutos e linhas automáticos passa os dutos e as linhas frigoríficas.
5. De novo e desfazer
Passar uma rede de novo substitui a rede automática anterior dos mesmos tipos; as tubulações que você mesmo desenhou ficam. ⌘Z remove uma rede inteira em um passo.
6. Piso aquecido
Abra Aquecimento, depois Tubulações, e defina o piso aquecido por cômodo a cada 10, 15 ou 20 cm (EUA: 4, 6 ou 8 polegadas), ou Desativado. O cômodo mostra a serpentina na planta, e o comprimento do tubo é a área dividida por esse espaçamento. Um vazio, vão de escada, elevador, shaft, pilar ou recuo no cômodo não tem piso: a serpentina passa em volta e essa área não conta.
7. Circuitos de piso aquecido
Coloque um coletor. Circuitos de piso aquecido então lista cada circuito com o número, o cômodo e o comprimento: o tubo no cômodo mais a ida e o retorno até o coletor mais próximo. Um cômodo que não cabe no Circuito mais longo (em geral 100 m; EUA 300 ft; ou 80 e 120 m) recebe mais circuitos de comprimento igual. As dicas avisam quando não há coletor, quando um cômodo está longe demais, ou quando um coletor tem mais de 12 circuitos. Planta de assentamento em PDF imprime o traçado: cada circuito na sua cor, com número e comprimento, a ida e o retorno até o coletor, e uma legenda.
8. Comprimento
Água e aquecimento passam pelo piso, dutos e cabos pelo teto. O comprimento de cada tubulação conta as partes que sobem ou descem até cada símbolo nas pontas.
Atalhos de teclado
- Esc
- Cancelar, depois Selecionar, depois soltar
- ⌘Z
- Desfazer
No Windows e no Linux, use Ctrl onde o Mac tem ⌘.
Mensagens que você pode ver
- Coloque primeiro um hidrômetro ou um aquecedor.
- Água fria passada. Não há aquecedor nem caldeira, então não há água quente.
- Coloque primeiro um tubo de queda; o esgoto vai para ele.
- Coloque um coletor neste pavimento; os circuitos vão para ele.
