Simbologia da planta baixa com a ferramenta Colocar: chaminés, pilares, vigas, claraboias, símbolos de rota de fuga, desnível e o norte.

Simbologia planta baixa: passo a passo

1. Abra Colocar

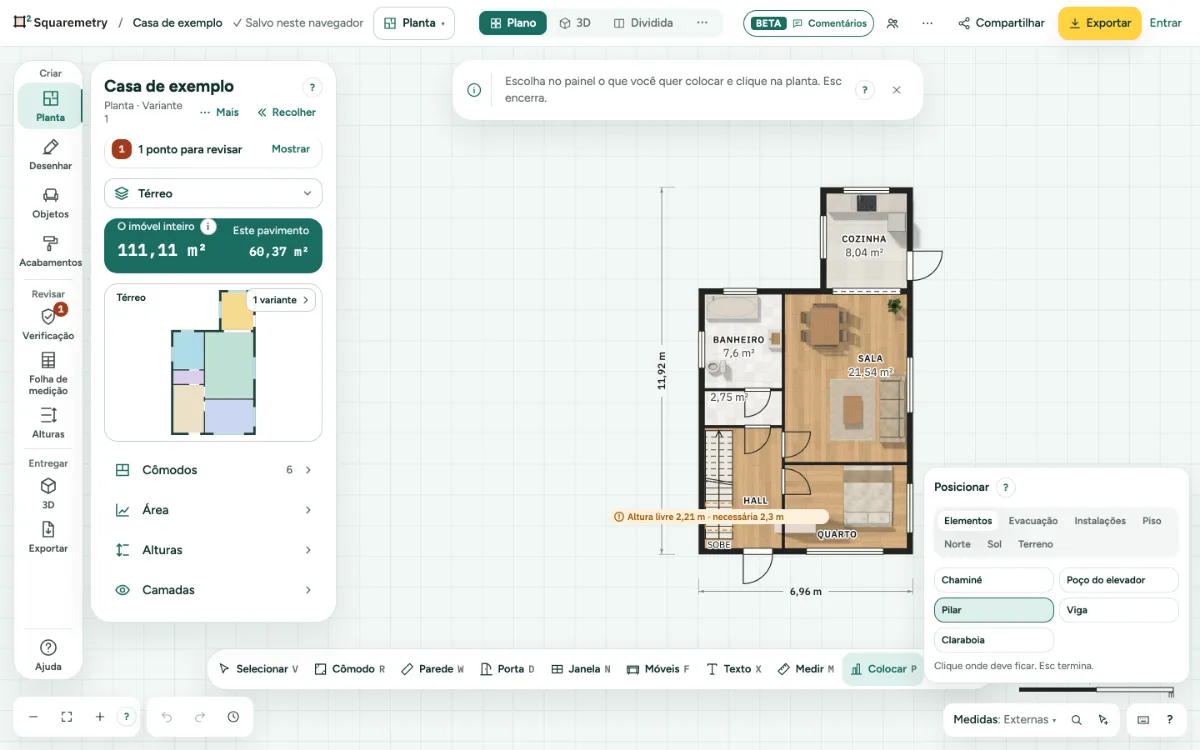

A ferramenta Colocar acrescenta chaminés, pilares, vigas e claraboias, símbolos de evacuação e de instalações, terreno elevado e a seta do norte. Aperte P. Escolha uma aba: Elementos, Evacuação, Instalações, Piso, Norte, Sol ou Terreno. Em Planta, Mais › Área externa abre direto Terreno, Acesso e jardim, Solo e Norte.
2. Coloque algo
Escolha o que colocar e clique na planta. Uma viga fica entre paredes; uma claraboia fica em um telhado. Um símbolo não vai em um ponto que já tem um do mesmo tipo na mesma altura.
3. Piso
Desenhe uma superfície elevada ou em declive. Como telhado, ela aparece tracejada sobre a planta. Uma área livre nunca conta na área.
4. Norte
Arraste a seta na bússola, use as setas do teclado ou digite o ângulo. Na Holanda, na Bélgica e na França, com login feito, digite o endereço em Norte a partir do endereço e escolha: o norte segue as paredes do edifício. Um endereço não diz qual lado é a frente, então use Girar 90° até a seta ficar certa.

Atalhos de teclado

Desenhe primeiro as paredes. Uma viga fica entre paredes.
Uma claraboia fica em um telhado. Adicione primeiro um telhado a este pavimento.
Posicionado fora dos cômodos: não muda a área.
Já existe este símbolo aqui: Saída. Escolha outro local.
