Plan de garage, d’abri de jardin, de pool house ou de carport : dessinez-le comme un bâtiment à part, avec ses murs, son toit et sa propre surface.
Plan garage : pas à pas
1. Ajouter un bâtiment

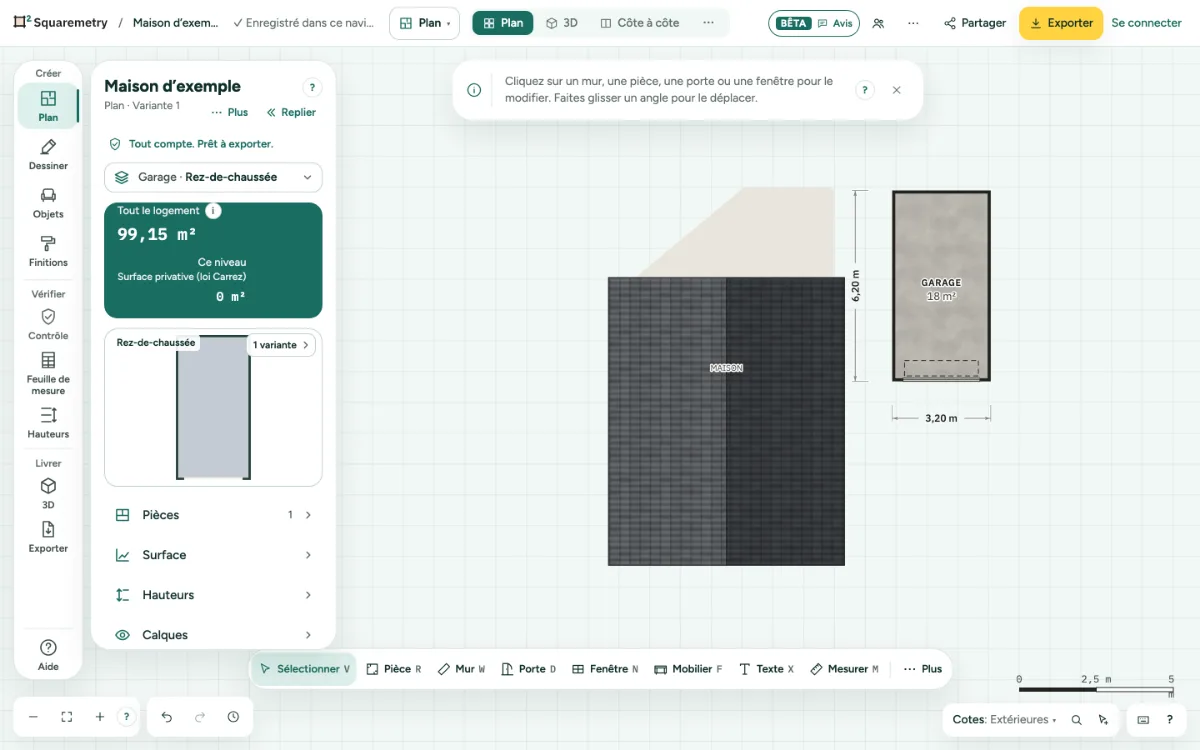

Cliquez sur le champ du niveau dans le panneau de gauche, puis sur Ajouter un bâtiment, et choisissez Garage, Remise, Pavillon de jardin, Carport ou Auvent. Il apparaît à côté de la maison avec des murs, une porte et une toiture. Un carport ou un auvent reçoit quatre poteaux. Le bâtiment a ses propres murs, portes, fenêtres, niveaux et toiture, se place sur la parcelle et compte à part de la maison.
2. Passer d’un bâtiment à l’autre
Le champ du niveau dans le panneau de gauche indique où vous dessinez, par exemple Garage · Rez-de-chaussée. Cliquez dessus pour voir chaque bâtiment avec ses niveaux, et cliquez sur un bâtiment ou un niveau pour y aller. Ajouter un niveau en ajoute un au bâtiment dans lequel vous dessinez. Le sélecteur de niveau sur le dessin a aussi le bâtiment en haut, également en 3D. Les autres bâtiments s’affichent en transparence à leur place. Chaque bâtiment, toiture et niveau de cette liste a ⋯ (ou un clic droit) avec Supprimer ; Annuler le fait revenir. Le seul niveau d’un bâtiment reste : supprimez la dépendance en entier.
3. Continuer à dessiner
Murs, portes, fenêtres, pièces, escalier et Toiture… fonctionnent dans une dépendance exactement comme dans la maison.
4. Déplacer et tourner tout le bâtiment
Dans le panneau de gauche, cliquez sur Ce bâtiment. Saisissez une distance Vers la droite et Vers le bas puis cliquez sur Déplacer, ou cliquez sur Tourner le bâtiment de 90°. Chaque action est une seule étape d’annulation. Une distance négative déplace vers la gauche ou vers le haut.
5. Comment il compte
Sous les cases, la carte dit comment ce bâtiment compte maintenant, avec sa surface : la même ligne que dans la Feuille de mesure. Une dépendance ne compte pas dans la surface habitable de la maison. Selon la méthode de mesurage néerlandaise, c’est un autre espace intérieur ou un rangement extérieur, d’après les questions sous Ce bâtiment ; avec Entièrement habitable (maison d’amis, bureau de jardin), chaque pièce y compte comme dans la maison, avec son propre plafond et ses lignes de hauteur : habitable si elle dépasse 2,0 m, mais pas un grenier de rangement (pas d’escalier fixe ou moins de 0,5 m² de vitrage) ni un rangement ; dans une dépendance isolée, ceux-ci comptent comme un rangement et sont soumis à vérification. Une dépendance isolée compte dans la GO mais pas selon NEN 2580, avec une ligne dans le rapport de mesurage. Selon ANSI Z765, pour les logements américains, elle figure à part, jamais dans la GLA. Avec les profils loi Carrez et surface habitable (loi Boutin) de l’éditeur, une proposition, un bâtiment séparé comme un garage ou une remise ne compte pas non plus. Un carport ou un auvent est un espace extérieur, de la maison seulement avec Fixé à la maison ou directement contre elle (0,10 m au plus). Partage un mur avec la maison et Accessible depuis l’intérieur de la maison ne comptent que si le bâtiment touche la maison (0,10 m au plus entre les deux) ; plus loin, ces cases sont décochées et la carte dit à quelle distance il se trouve de la maison. Une case déjà cochée ne compte alors pas et apparaît en rouge sur la carte, dans la Feuille de mesure et dans le rapport de mesurage. Si une dépendance est dessinée par-dessus la maison, le sol qu’elles partagent compte une fois, avec la maison. Les contrôles le signalent, et le rapport de mesurage attend que vous déplaciez la dépendance.
6. Dans les exports et la 3D
Chaque niveau d’une dépendance a sa propre page dans le PDF et ses propres lignes dans le CSV. Avec plus d’un bâtiment, l’export de tous les niveaux ajoute un plan de masse, et son DXF a des calques par bâtiment. En 3D, chaque bâtiment se tient à sa place avec sa propre toiture.
Messages que vous pouvez voir
- Garage se trouve à côté de la maison. Continuez à dessiner ou déplacez ce bâtiment à sa place.
- Garage chevauche la maison. Déplacez-le pour qu’ils se touchent seulement.
- Garage : bâtiment déplacé. Annuler le remet en place.
