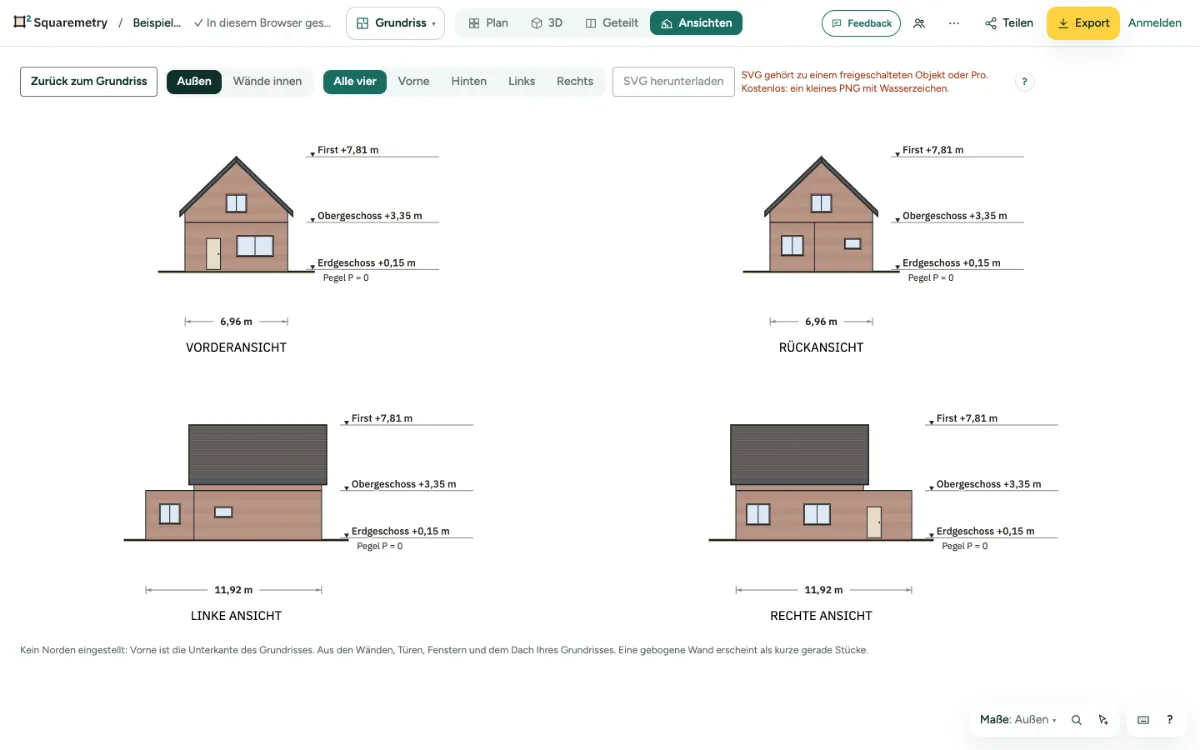

Vier Ansichten aus Ihrem Plan: Wände, Türen und Fenster mit Brüstung und Höhe, Dach, Etagen und Maße. Flach und im Maßstab, für jede Seite des Hauses.
Ansichten zeichnen: Schritt für Schritt
1. Die Ansichten öffnen
Klicken Sie im Grundriss in der oberen Leiste auf ⋯ neben den Ansichten und wählen Sie Ansichten (in Pläne steht Ansichten einzeln), oder suchen Sie sie mit ⌘K. Auf dem Telefon: Mehr, Ansicht, Ansichten.
2. Welche Seiten
Mit eingestelltem Norden (Platzieren, Reiter Norden) bekommen Sie Nord, Ost, Süd und West. Ohne Norden: Vorne, Hinten, Links und Rechts; vorne ist die Unterkante des Grundrisses.
3. Die Zeichnung lesen
Jede Etage auf ihrer Höhe, Türen und Fenster mit Brüstung und Höhe, und das Dach. Rechts die Höhenkoten (First, Etagen, der Bezugspunkt P = 0, ein Keller), unter dem Haus ein Maß: seine Außenbreite, dieselbe Zahl wie das Gesamtmaß im Plan. Ein frei stehender Schuppen oder ein Gartenhaus steht nicht in der Ansicht des Hauses; eine angebaute Garage schon.
4. Materialien
Hat eine Wand einen Aufbau, erscheint ihre äußere Schicht in ihrer Farbe mit Fugen, etwa Ziegel. Eine Wand ohne Aufbau bleibt schlicht.
5. Speichern oder exportieren
Mit einem freigeschalteten Objekt, Pro oder Team speichert SVG herunterladen, was Sie sehen; ohne sagt der Knopf, warum. Haken Sie in Export, mit einem freigeschalteten Objekt, Pro oder Team, Ansichten an: alle vier auf einem Blatt, oder eine pro Seite im PDF und je eine Datei für PNG, JPG, SVG und DXF. Die DXF hat eigene Ebenen für Wände, Fugen, Öffnungen, Dach und Gelände.
Meldungen, die Sie sehen können
- Noch nichts zu zeigen. Zeichnen Sie zuerst einen Raum oder Wände im Grundriss.
