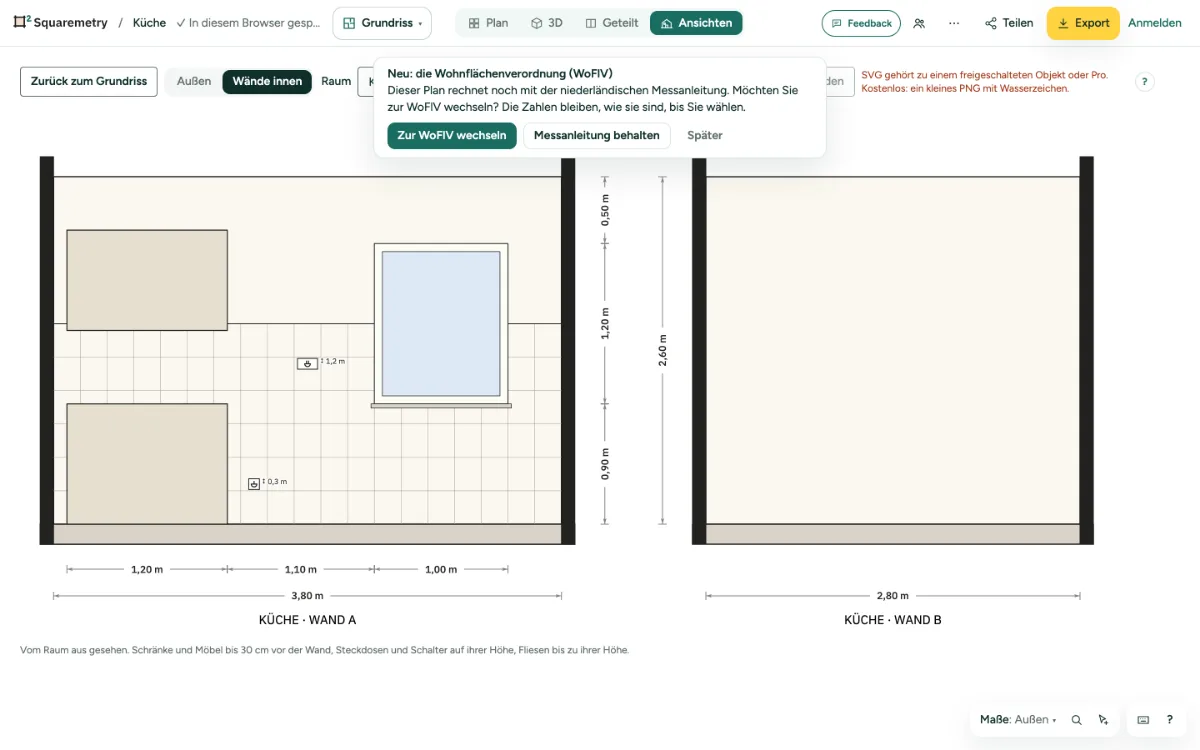

Jede Wand eines Raumes von innen und im Maßstab: Türen, Fenster, Schränke, Fliesen, Steckdosen und Schalter in ihrer Höhe, mit Maßen. Für Küchenbauer, Fliesenleger oder Elektriker.
Wandabwicklung: Schritt für Schritt
1. Die Wände innen öffnen
Wählen Sie einen Raum, öffnen Sie in seiner Karte Maß, und klicken Sie auf Wandansichten. Oder wählen Sie oben unter ⋯ neben den Ansichten die Ansichten (in Pläne steht Ansichten einzeln) und wählen Sie Wände innen.
2. Raum und Wand wählen
Wählen Sie den Raum aus der Liste. Alle Wände zeigt jede Wand mit ihrem Buchstaben (A, B, C ...) und den Schlüsselplan; klicken Sie auf einen Buchstaben, um eine Wand groß zu sehen. Wand A ist die obere Wand des Raums, dann im Uhrzeigersinn.
3. Was gezeichnet wird
Schränke und Möbel bis 30 cm vor der Wand in ihrer echten Höhe (ein Hängeschrank hängt auf seiner Höhe). Jedes Symbol aus Haustechnik, das an einer Wand auf seiner Montagehöhe sitzt, mit der Höhe daneben: Steckdosen, Schalter, Hähne, Heizkörper (an ihrer Unterkante), Heizkessel, Wasserzähler, Verteiler und Klima-Innengerät. Eine Fallleitung läuft vom Boden bis zur Decke. Eine Deckenleuchte, ein Strahler, ein Ventil oder ein anderes Symbol ohne übliche Höhe erscheint, sobald Sie ihm in Haustechnik eine Höhe geben. Die Höhe ist dieselbe wie in Haustechnik und 3D. Unter der Wand eine Maßkette und die Länge, an den Seiten die Höhen.
4. Fliesen und Höhen
Fliesen Sie eine Wandseite in ihrer Karte (Wände, die Seite, Fliesen) mit Streifen: Fliesen bis zu einer Höhe als Spritzschutz, darüber Farbe, jeweils mit ihrem Fliesenformat. Die Höhe einer Steckdose oder eines Schalters stellen Sie in seiner Karte unter Montagehöhe ein.
5. Speichern oder exportieren
Mit einem freigeschalteten Objekt, Pro oder Team speichert SVG herunterladen, was Sie sehen; ohne sagt der Knopf, warum. Haken Sie in Export, mit einem freigeschalteten Objekt, Pro oder Team, Wände innen an: eine Seite pro Raum im PDF, oder eine Datei pro Raum. Die DXF hat eigene Ebenen für Wand, Fliesen, Öffnungen, Möbel und Symbole.
Meldungen, die Sie sehen können
- Noch keine Räume auf diesem Geschoss. Zeichnen Sie zuerst einen Raum oder öffnen Sie ein anderes Geschoss.
- Dieser Raum hat keine geraden Wände von 20 cm oder mehr.
