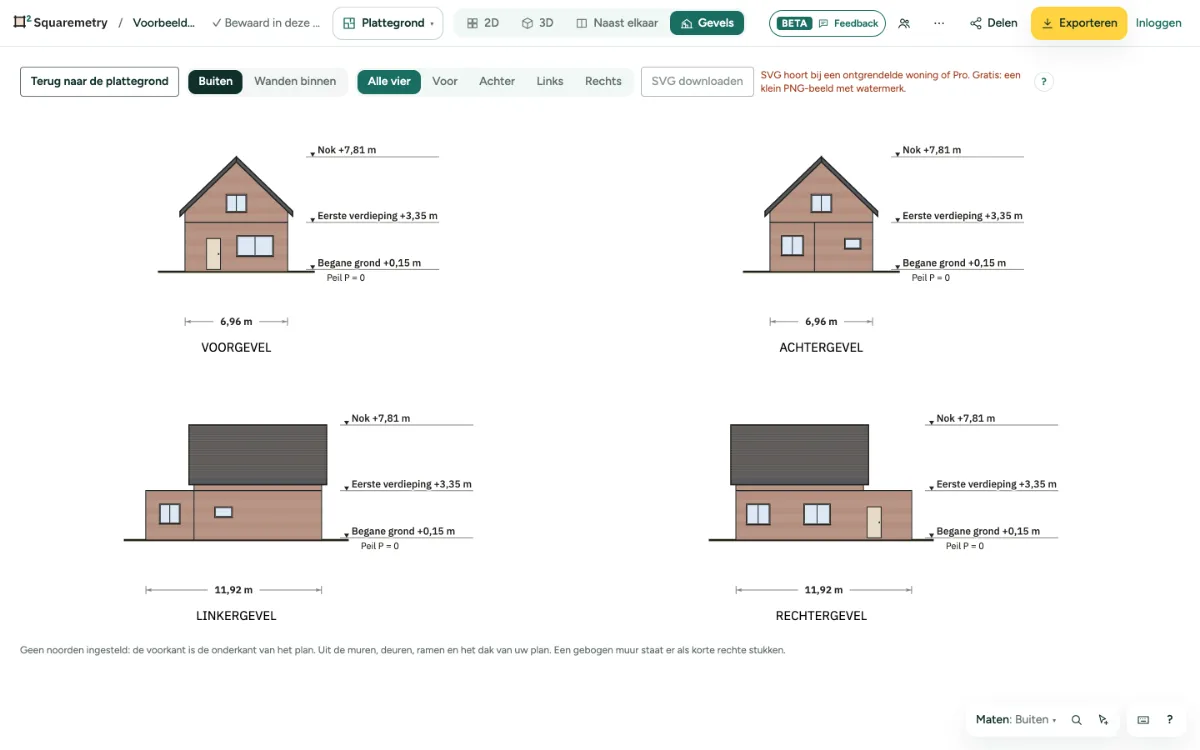

Vier gevels getekend uit uw plan: muren, deuren en ramen op hun borstwering en hoogte, het dak, peilen en maten. Plat en op schaal.
1. Open de gevels
Klik in Meten en rapport of Bladen op Gevels in de bovenbalk, of zoek het met ⌘K. Op een telefoon: Meten en rapport, dan Meer, Weergave, Gevels.
2. Welke kanten
Met een noorden (Plaatsen, tab Noord) krijgt u Noord, Oost, Zuid en West. Zonder noorden: Voor, Achter, Links en Rechts; de voorkant is de onderkant van het plan.
3. De tekening lezen
Elke verdieping op haar hoogte, deuren en ramen op hun borstwering en hoogte, en het dak. Rechts de peilen (maaiveld, verdiepingen, nok), onder het huis een maatketen en de totale breedte, links de hoogtes.
4. Materialen
Heeft een muur een opbouw, dan staat de buitenste laag in haar kleur met voegen, zoals baksteen. Een muur zonder opbouw blijft effen.
5. Bewaren of exporteren
SVG downloaden bewaart wat u ziet. Vink in Exporteren Gevels aan: alle vier op één blad, of één per pagina in de PDF en één bestand per gevel bij PNG, JPG, SVG en DXF. De DXF heeft eigen lagen voor gevels, voegen, openingen, dak en maaiveld.
Meldingen die u kunt zien
- Nog niets te tonen. Teken eerst een ruimte of muren op de plattegrond.
