Legen Sie Planblätter bis A0 an, mit Plankopf und Ansichten, die live bleiben. Ändern Sie eine Wand, dann folgt jedes Blatt. Export als ein PDF. Oder als PNG oder SVG pro Blatt.
Plankopf: Schritt für Schritt
1. Planblätter öffnen
Wählen Sie Pläne im Menü Arbeitsbereich oben links, oder drücken Sie ⌥3. Die Planblätter öffnen sich unter derselben oberen Leiste mit eigenen Werkzeugen; Schnitt und Ansichten sind Ansichten daneben. Zurück zu Grundriss oder Esc bringt Sie zurück.
2. Blätter anlegen
Klicken Sie auf Neues Blatt und wählen Sie eine Vorlage, oder klicken Sie auf Blätter aus dem Zeichnungssatz machen: Jedes Blatt des Zeichnungssatzes wird ein Blatt mit einer lebenden Ansicht. Die Blätter stehen links; ein Klick öffnet ein Blatt.

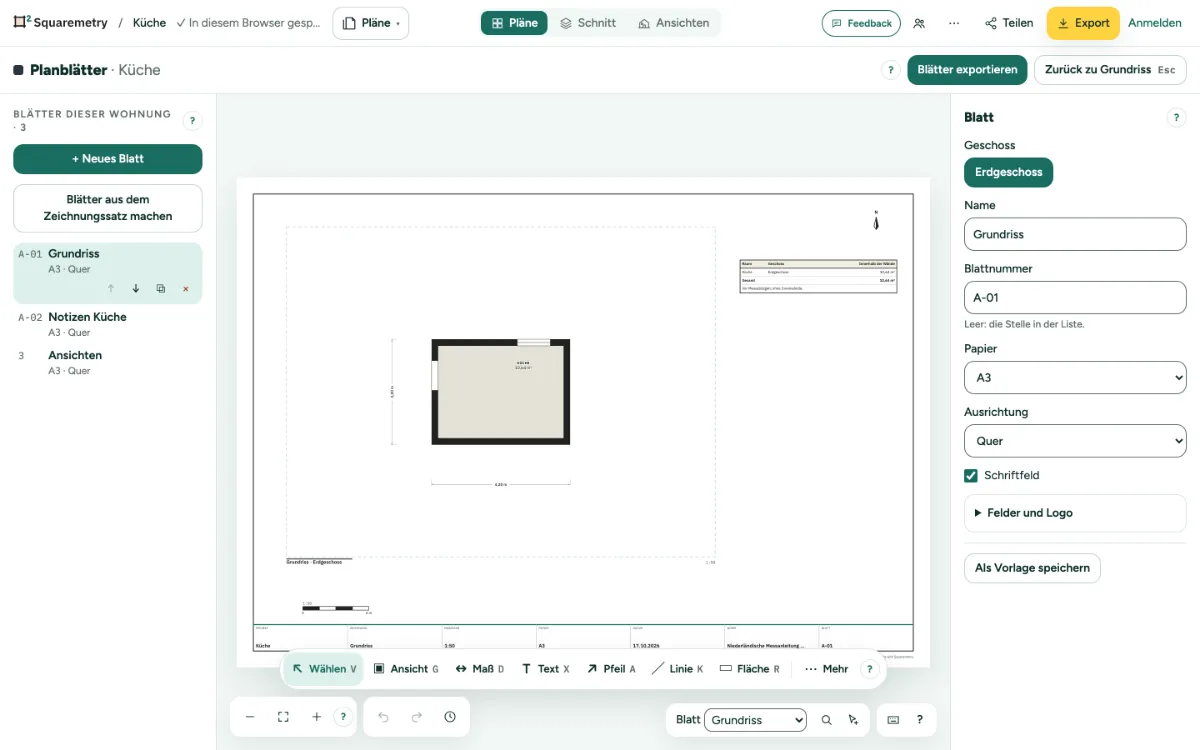

3. Das Blatt selbst
Ist nichts ausgewählt, zeigt die Karte rechts das Blatt: Name, Blattnummer, Papier, Quer oder Hoch und das Schriftfeld (der Plankopf) mit Projekt, Auftraggeber, Zeichnung, Maßstab, Papier, Datum, Norm und Blattnummer. Wählen Sie kleineres Papier oder drehen es, rückt alles, was nicht mehr passt, auf das Papier; kleiner wird es nur, wenn es größer ist als das Papier. Eine Meldung nennt die Anzahl, und ⌘Z setzt alles zurück.
4. Ein Verlauf
Jede Änderung auf einem Blatt ist ein Schritt im selben Verlauf wie die Zeichnung: ⌘Z funktioniert auch hier, auch nachdem Sie zum Grundriss zurückgekehrt sind.
5. Exportieren
Klicken Sie auf Blätter exportieren. Wählen Sie alle Blätter oder Nur dieses Blatt, dazu PDF (alles in einer Datei), PNG oder SVG (eins pro Blatt, zusammen in einer ZIP-Datei). Die Dateien zeigen genau, was Sie sehen, mit Ihrem Erscheinungsbild, wenn Sie eines haben. Der Export von Blättern braucht eine freigeschaltete Wohnung, Pro oder Team. Ohne Pro wird ein Blatt als PNG an der langen Seite höchstens 3840 Pixel (4K) groß. PDF und SVG bleiben in jeder Größe scharf. Ein Blatt ohne sichtbaren Grundriss dieser Wohnung auf dem Papier (mindestens 1 cm) bekommt das kostenlose Zeichen; das Fenster nennt dieses Blatt vor dem Herunterladen.
6. DXF und eine Auswahl
DXF, eine pro Blatt, liefert das Papier in voller Größe für CAD: den Rahmen, das Schriftfeld, jede Ansicht auf ihren Rahmen zugeschnitten und alles, was Sie gezeichnet haben, jede Art auf einer eigenen Ebene. Wählen Sie zuerst etwas auf dem Blatt aus, dann exportiert Nur die Auswahl genau das, auf einem eigenen Papier mit 10 mm Rand, als PDF, PNG, SVG oder DXF. Jeder Export von Blättern, auch Nur die Auswahl, braucht eine freigeschaltete Wohnung, Pro oder Team; ohne das ist Herunterladen aus, und das Fenster sagt schon vor dem Klick, warum.
Tastenkürzel
- ⌥3
- Arbeitsbereich Pläne
- V
- Pläne: Wählen
- G
- Pläne: Ansicht hinzufügen
- D
- Pläne: Maß
- X
- Pläne: Text
- A
- Pläne: Pfeil
- K
- Pläne: Linie
- R
- Pläne: Fläche
- I
- Pläne: Bild
- ⌘Z
- Rückgängig
- Esc
- Abbrechen, dann Auswählen, dann loslassen
Unter Windows und Linux nehmen Sie Strg, wo der Mac ⌘ hat.
Meldungen, die Sie sehen können
- Es gibt keine Blätter zum Exportieren. Fügen Sie zuerst ein Blatt hinzu.
- Sie haben 100 Blätter, die meisten für eine Wohnung.
- Zeichnen Sie zuerst einen Raum: Der Zeichnungssatz hat noch keine Blätter.
- DXF für CAD gehört zu Pro und zu einer bezahlten Wohnung.
- Hier gibt es nichts, was in DXF gezeichnet werden kann. Bilder gehen nicht in DXF.
