Unter Weitere Formate exportieren Sie das Haus als 3D-Modell für andere Programme oder als IFC-Datei für BIM, mit der Fläche jedes Raums. Die Fläche folgt Ihrer Norm, etwa der WoFlV.
Kostenlos als kleines PNG mit Wasserzeichen. Vollständig: Schalten Sie das Objekt frei (5,00 € inkl. MwSt., Ihr erstes Objekt ist kostenlos) oder nehmen Sie Pro.
IFC datei: Schritt für Schritt

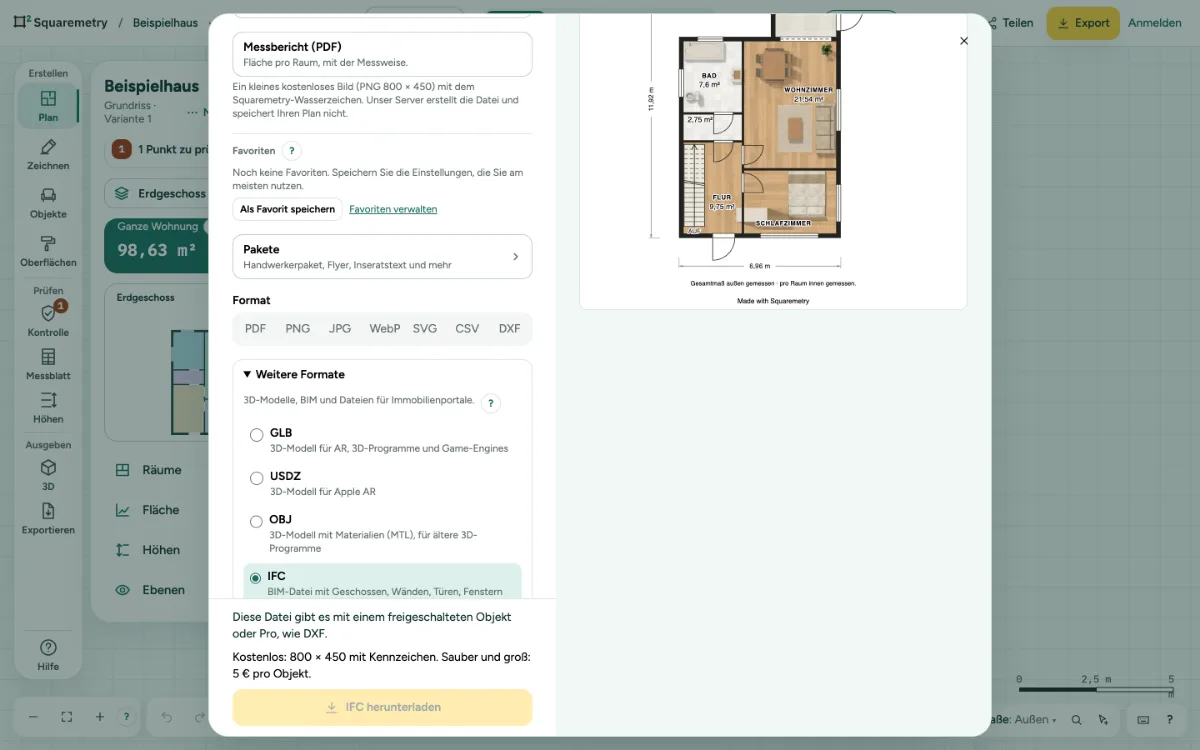

1. Weitere Formate öffnen
Klicken Sie auf Export und öffnen Sie unter Format den Bereich Weitere Formate. Er bleibt zu, bis Sie ihn brauchen.
2. Ein Format wählen
GLB ist ein 3D-Modell für AR, 3D-Programme und Game-Engines. USDZ ist für Apple AR. OBJ kommt mit seinen Materialien (MTL) in einer ZIP-Datei, für ältere 3D-Programme. IFC ist die BIM-Datei.
3. Jede Art auf eigener Ebene
In GLB und OBJ ist jede Etage und jede Art (Wände, Türen und Fenster, Treppen, Möbel, Dach, Böden) ein eigener Teil mit eigenem Namen, in Metern, Y nach oben. Kein Name, keine Adresse und kein Ort kommen in die Datei.
4. IFC mit der Fläche nach der Norm
Die IFC-4-Datei enthält das Grundstück, das Gebäude (und jedes Nebengebäude), ein Geschoss pro Etage, Wände, Türen und Fenster in ihren Öffnungen, Treppen, Möbel und das Dach, jeweils auf eigener Ebene. Jeder Raum ist ein IfcSpace mit seiner Nettofläche und, im Eigenschaftssatz Squaremetry_MeasuredArea, der Fläche, die nach Ihrer Norm zählt, mit dem Regelwerk und seiner Version.
5. Herunterladen
Klicken Sie auf die gelbe Schaltfläche. Das Feld 3D hat dieselben Formate GLB, USDZ und OBJ unter 3D-Modell.
Meldungen, die Sie sehen können
- Diese Datei gibt es mit einem freigeschalteten Objekt oder Pro, wie DXF.
- Melden Sie sich an und speichern Sie dieses Objekt zuerst in Ihrem Konto.
- Zeichnen Sie zuerst einen Raum. Es gibt noch nichts zu exportieren.
