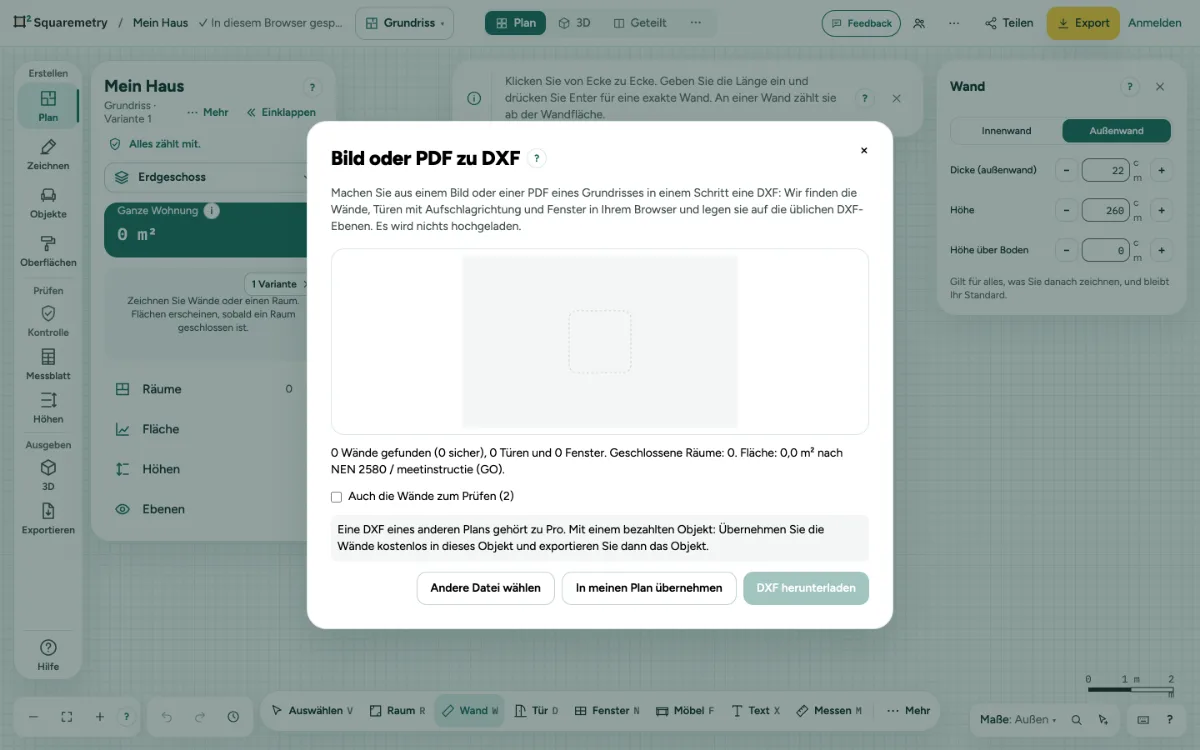

Wandeln Sie ein Grundriss-Bild oder PDF in einem Schritt in DXF um. Wände, Türen mit Aufschlag und Fenster landen auf den üblichen DXF-Ebenen.

PDF in DXF umwandeln: Schritt für Schritt

1. Öffnen
Klicken Sie oben rechts auf …, öffnen Sie Datei und wählen Sie Bild oder PDF zu DXF…, oder suchen Sie es mit ⌘K.
2. Datei und Maßstab wählen
Wählen Sie ein Bild oder PDF. Wählen Sie bei einem PDF den Maßstab auf dem Blatt, etwa 1:100. Geben Sie bei einem Bild die Breite des Plans ein, Außenwände eingeschlossen. Klicken Sie auf Wände suchen.
3. Prüfen, was gefunden wurde
Sie sehen die Wände, Türen und Fenster, die geschlossenen Räume und die Fläche nach der Norm Ihres Plans. Kreuzen Sie Auch die Wände zum Prüfen an, um die Wände mitzunehmen, die nicht sicher waren.
4. Herunterladen oder übernehmen
DXF herunterladen gibt eine DXF mit den Ebenen WALLS, OPENINGS, ROOMS und DIMENSIONS. In meinen Plan übernehmen setzt die Wände in einem Rückgängig-Schritt in Ihren Plan, auf eine neue Etage, wenn diese schon Wände hat.

Meldungen, die Sie sehen können

Geben Sie die Breite des Plans ein, damit die Wände die richtige Größe bekommen.
Ein Maßstab wie 1:100 geht nur bei einer PDF. Geben Sie bei einem Bild die Breite ein.
Eine DXF eines anderen Plans gehört zu Pro. Mit einem bezahlten Objekt: Übernehmen Sie die Wände kostenlos in dieses Objekt und exportieren Sie dann das Objekt.
Das sieht aus wie ein Foto, nicht wie eine Zeichnung. Verwenden Sie Nachzeichnen und richten Sie das Foto zuerst gerade aus.
