Beginnen Sie einen Plan mit einem Raumscan vom iPhone oder iPad mit LiDAR, mit einer IFC-Datei aus BIM, oder zeichnen Sie eine Punktwolke nach. Ein Raumscan kommt als RoomPlan-Datei (JSON oder USDZ).
IFC datei öffnen: Schritt für Schritt
1. Die Datei wählen
Klicken Sie oben rechts auf …, öffnen Sie Datei und wählen Sie Scan oder BIM-Datei importieren…, oder ziehen Sie eine .ifc-, .usdz- oder .ply-Datei auf die Seite.

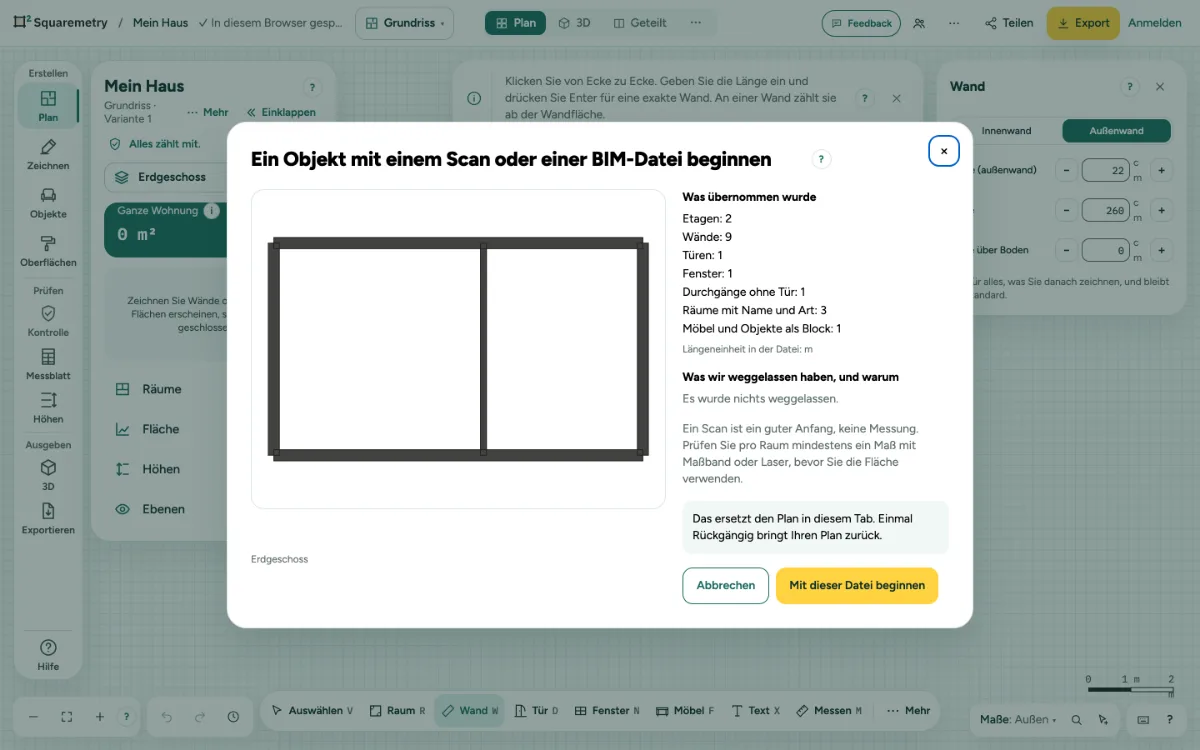

2. Prüfen, was übernommen wurde
Das Fenster nennt Was übernommen wurde (Etagen, Wände, Türen, Fenster, Durchgänge, Räume mit Name und Art) und Was wir weggelassen haben, und warum, mit der Längeneinheit der Datei.
3. Scans
Ein Scan sieht nur das Innere eines Raums. Zwei gescannte Wände Rücken an Rücken werden eine Innenwand mit dem echten Abstand. Andere Wände werden Außenwände von 20 cm, vom Raum nach außen. Die Raumnamen kommen aus der Scan-App.
4. IFC
Wände, Türen, Fenster, Durchgänge und Räume kommen pro Geschoss herein; ein weiteres Gebäude wird ein Nebengebäude. Decken, Dächer, Treppen und Möbel bleiben vorerst draußen. Eine Datei aus Squaremetry kommt mit derselben Norm und denselben Einheiten zurück.
5. Beginnen
Klicken Sie auf Mit dieser Datei beginnen. Das ersetzt den Plan in diesem Tab. Einmal Rückgängig bringt Ihren Plan zurück.
6. Punktwolken
Eine .ply-, .xyz- oder .pts-Datei wird ein Schnitt auf 1,2 m über dem Boden, als Unterlage im richtigen Maßstab. Zeichnen Sie die Wände darüber.
Meldungen, die Sie sehen können
- Diese USDZ enthält eine binäre Szene, die wir noch nicht lesen können. Exportieren Sie den Raum in Ihrer Scan-App als JSON (RoomPlan-Daten) und importieren Sie diese Datei.
- Diese Datei ist größer als 150 MB. Bitte exportieren Sie ein Objekt oder eine Etage nach der anderen.
- Ein Scan ist ein guter Anfang, keine Messung. Prüfen Sie pro Raum mindestens ein Maß mit Maßband oder Laser, bevor Sie die Fläche verwenden.
