Elke wand van een ruimte, van binnenuit en op schaal: deuren en ramen, kasten en meubels tegen de wand, tegels, stopcontacten en schakelaars op hun hoogte, met maten. Voor de keukenmonteur, de tegelzetter of de elektricien.
Wandaanzichten van een ruimte: stap voor stap
1. Open de wanden binnen
Kies een ruimte, open Maat in haar kaart, en klik op Wandaanzichten. Of kies Gevels onder ⋯ bij de weergaven in de bovenbalk (in Bladen staat Gevels er los) en kies Wanden binnen.
2. Kies de ruimte en de wand
Kies de Ruimte in de lijst. Alle wanden toont elke wand met zijn letter (A, B, C ...) en het Sleutelplan; klik op een letter om één wand groot te zien. Wand A is de bovenste wand van de ruimte, daarna met de klok mee.
3. Wat er staat

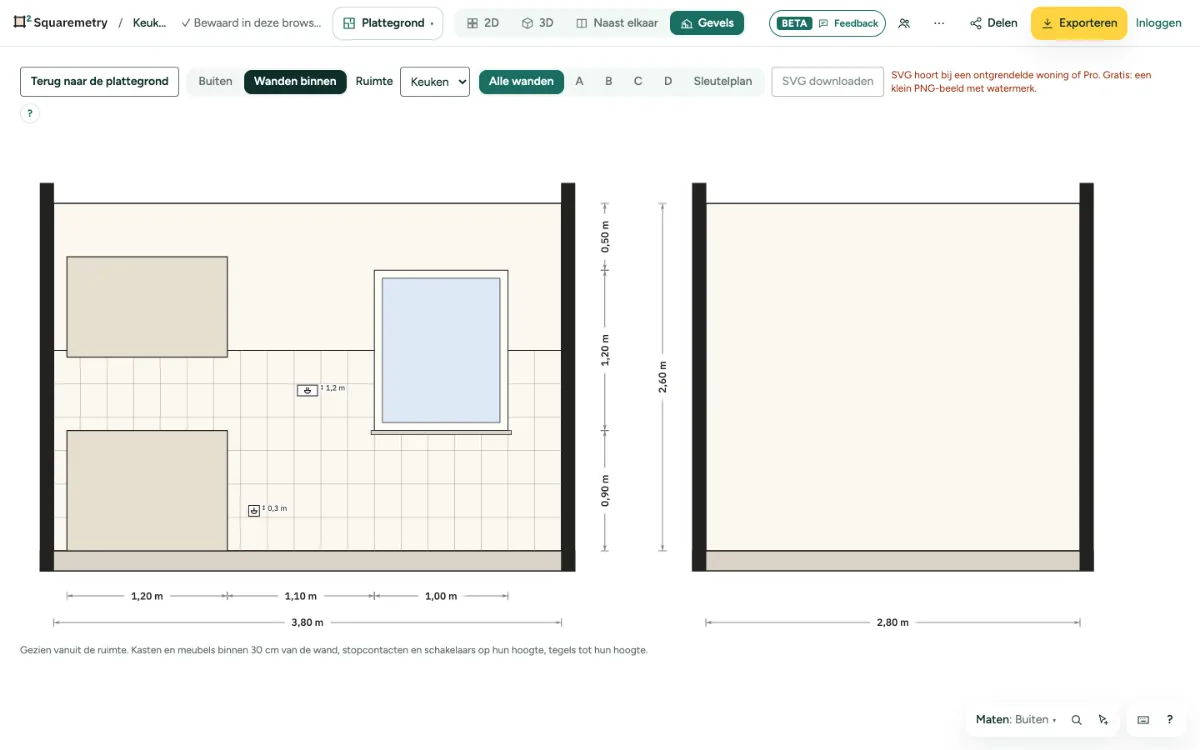

Kasten en meubels binnen 30 cm van de wand op hun echte hoogte (een bovenkast hangt op zijn hoogte). Elk symbool uit Installaties dat op een wand zit, op zijn montagehoogte met de hoogte erbij: stopcontacten, schakelaars, kranen, radiatoren (aan de onderkant gemeten), de ketel, de watermeter, de verdeler en de airco binnen. Een standleiding loopt van de vloer tot het plafond. Een plafondlamp, spot, ventiel of ander symbool zonder gewone hoogte staat erop zodra u het in Installaties een hoogte geeft. De hoogte is dezelfde als in Installaties en in 3D. Onder de wand een maatketen en de lengte, opzij de hoogtes.
4. Tegels en hoogtes
Betegel een wandzijde in de kaart van de muur (Wanden, de zijde, Tegels) met banden: tegels tot een hoogte voor een spatwand, verf erboven, elk met een eigen tegelmaat. De hoogte van een stopcontact of schakelaar zet u in zijn kaart bij Montagehoogte.
5. Bewaren of exporteren
Met een ontgrendelde woning, Pro of Team bewaart SVG downloaden wat u ziet; zonder zegt de knop waarom niet. Vink in Exporteren, met een ontgrendelde woning, Pro of Team, Wanden binnen aan: één pagina per ruimte in de PDF, of één bestand per ruimte. De DXF heeft eigen lagen voor de wand, tegels, openingen, meubels en symbolen.
Meldingen die u kunt zien
- Nog geen ruimtes op deze verdieping. Teken eerst een ruimte, of open een andere verdieping.
- Deze ruimte heeft geen rechte wanden van 20 cm of meer om te tonen.
