Pour calculer l’échelle d’un plan sans cote, servez-vous d’une porte standard, d’une baignoire ou de la surface de l’annonce. Sa fiabilité s’affiche.

Calculer l'échelle d'un plan : pas à pas

1. Une porte ou une baignoire
Dans Décalquer un plan, cliquez sur les deux côtés d’une porte ou sur les deux extrémités d’une baignoire sur l’image. Cliquez ensuite sur un bouton : Une porte, 0,83 m ou 0,93 m (2′8″ ou 3′0″ en pieds), ou Une baignoire, 1,70 m (5′0″ ou 5′6″ en pieds).

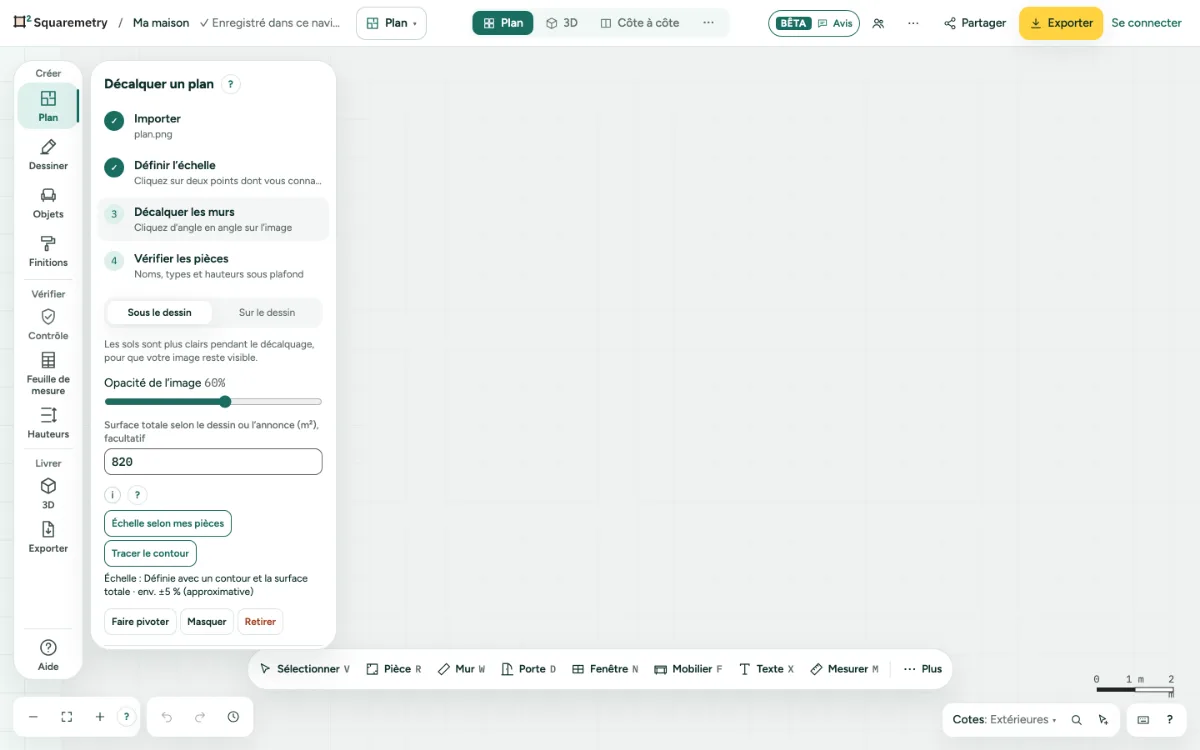

2. Le total de l’annonce
Saisissez la surface totale sous Surface totale selon le dessin ou l’annonce. Après vos premières pièces, choisissez Échelle selon mes pièces : tout ce que vous avez dessiné grandit ou rétrécit jusqu’à ce que les pièces fassent ce total, et l’image suit.
3. Pas encore de pièces : tracer le contour
Choisissez Tracer le contour et cliquez sur les angles le long de la face intérieure des murs extérieurs. Cliquez de nouveau sur le premier angle ou appuyez sur Entrée. Esc arrête sans rien changer.
4. Degré de fiabilité
Sous les boutons, vous voyez comment l’échelle a été définie et de combien de pour cent environ les longueurs peuvent s’écarter : sûre jusqu’à 2 %, assez sûre jusqu’à 5 %, approximative au-delà. Une longueur saisie sur une longue ligne est la plus sûre.

Raccourcis clavier

Échelle définie : vos pièces font maintenant 76 m². Définie avec le total de vos pièces · env. ±3 % (assez sûre).
Saisissez d’abord la surface totale, par exemple 76 m².
Il n’y a pas encore de pièces. Tracez plutôt le contour du logement sur l’image.
Cliquez sur au moins trois angles du contour.
