Prese, interruttori, luci, rubinetti e radiatori per locale secondo l’uso comune, da accettare o scartare; non è la dotazione minima impianto elettrico.
Dotazione minima impianto elettrico: passo dopo passo
1. Prima i tipi di locale
L’editor propone prese, interruttori, lampade, rubinetti, radiatori e bocchette per ogni locale di un piano, in base al tipo di locale; vede prima la proposta e poi la accetta o la scarta. Dia a ogni locale il suo tipo: clicchi sul locale e scelga il Tipo nella sua scheda (Soggiorno, Camera da letto, Cucina, Bagno, Ingresso...). La proposta segue il tipo e la dimensione del locale.
2. Scelga cosa proporre
In Impianti, apra un impianto, poi Proposta. Spunti gli impianti che vuole: Elettrico, Acqua e scarichi, Riscaldamento o Ventilazione e climatizzazione.
3. Proponga

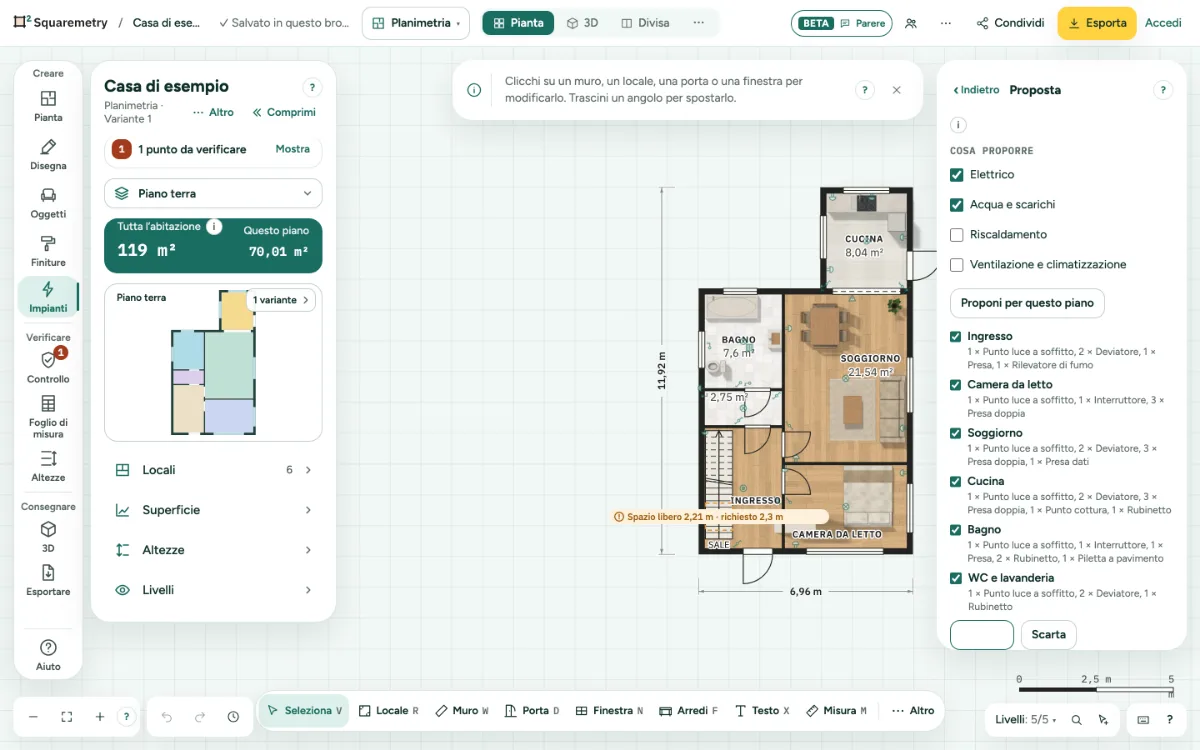

Clicchi su Proponi per questo piano. La proposta compare tenue nella planimetria e, per locale, nell’elenco: lampade al centro, un interruttore a ogni porta (due porte: deviatori sulle stesse lampade), prese lungo i muri, rubinetti, una piletta a pavimento nei locali umidi, un radiatore sotto ogni finestra e una bocchetta di estrazione nei locali umidi.
4. Tenga o escluda locali
Tolga la spunta a un locale per escluderlo. Se modifica la planimetria, la proposta non è più aggiornata: la rilanci.
5. Accetti o scarti
Accetta mette tutto nella planimetria in un solo passo; ⌘Z toglie di nuovo tutto. Scarta lascia la planimetria com’era. Dopo aver accettato, sposti o modifichi ogni simbolo come qualsiasi altro. Accettare di nuovo aggiunge solo ciò che manca: un simbolo dello stesso tipo nello stesso punto e alla stessa altezza non arriva due volte.
Scorciatoie da tastiera
- ⌘Z
- Annulla
Su Windows e Linux usi Ctrl dove il Mac ha ⌘.
Messaggi che può vedere
- Disegni prima dei locali: la proposta segue i tipi di locale.
- La planimetria è cambiata. Rilanci la proposta.
- Tutto ciò che contiene questa proposta è già nel progetto. Non è stato aggiunto nulla.
- Questo piano ha 300 simboli, il massimo possibile.
