La scala in pianta si disegna dal primo gradino: dritta, a L, a U o a chiocciola, con il foro nel solaio del piano sopra in un solo clic.
Scala in pianta: passo dopo passo
1. Disegnarla

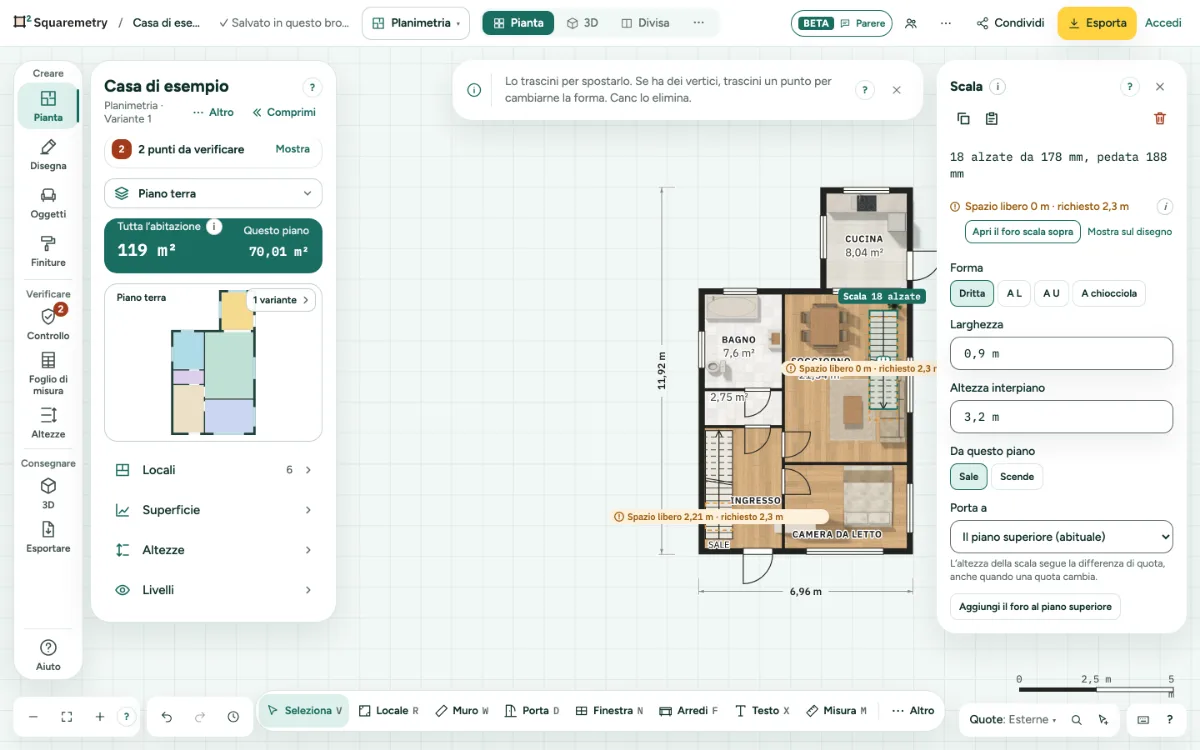

Prema S. La scheda Scala a destra mostra la Forma (Dritta, A L, A U o A chiocciola), la Larghezza e Sale o Scende per la scala che disegna dopo; all’ultimo piano scende da sola. Clicchi dove la scala comincia in basso, poi dove finisce la prima rampa. Clicchi sulla faccia di un muro e la scala si appoggia contro di esso, non dentro il muro; in un angolo anche il lato resta lontano dall’altro muro. Se la disegna in obliquo, o a chiocciola, tutta la scala si sposta dal muro finché nessun bordo ci entra; se non c’è spazio, un messaggio lo dice. I muri nuovi si collegano sempre a un muro sul suo asse. Una nuova scala sale al piano successivo dello stesso edificio, secondo la quota: in un garage è il piano del garage sopra, e un piano sfalsato accanto alla casa non conta. Se copia una scala e la incolla su un altro piano, non ha destinazione: è una scala manuale con la sua altezza.
2. Forma e misure
Nella scheda Scala scelga Dritta, A L, A U o A chiocciola, la Larghezza e l’Altezza interpiano.
3. Ruotarla
Una scala ruota come un arredo: clicchi su Ruota nella scheda o prema Q per un quarto di giro, ⌘← ⌘→ per 5° o ⇧⌘← ⇧⌘→ per 15°, oppure scriva la direzione in Rotazione (0 verso l’alto della planimetria, 90 verso destra). Ruota attorno al centro della prima rampa; il foro sopra ruota con lei. Annulla la riporta indietro in un passo.
4. Il foro sopra
Clicchi su Aggiungi il foro al piano superiore. La sua misura è il contorno della scala. Uno spazio libero in altezza troppo basso compare come problema. Una scala verso l’alto o verso il basso senza un piano dove arrivare compare in Controllo come Questa scala non porta da nessuna parte: aggiunga il piano, oppure inverta il senso della scala.
Scorciatoie da tastiera
- S
- Scala
Messaggi che può vedere
- Non c’è ancora un piano sopra.
- Troppo larga: qui il locale è largo 0,80 m.
- Spazio libero 1,90 m · richiesto 2,10 m
- Questa scala non porta da nessuna parte
