La planimetria generale con il confine del lotto: lo disegni, lo recuperi dal catasto o lo crei rettangolare, e veda la distanza dal confine su ogni lato.
Planimetria generale: passo dopo passo
1. Apra la scheda Lotto
In Planimetria clicchi su Altro nella barra degli strumenti e scelga Lotto sotto Esterno, con accanto Vialetto e giardino, Terreno e Nord. Oppure prema P e scelga la scheda Lotto.
2. Disegni o recuperi il confine
Clicchi su Disegna il confine del lotto e clicchi sugli angoli del lotto; clicchi sul primo angolo o prema Invio per finire. Se ha effettuato l’accesso e l’abitazione ha un indirizzo nei Paesi Bassi, Recupera dal catasto colloca il lotto della mappa del Kadaster sul centro della casa e sul nord della planimetria: controlli dove si trova. Un lotto con un altro lotto al suo interno arriva con quel confine interno: compare come confine e non conta nella superficie del lotto. Oppure apra Lotto rettangolare e inserisca la distanza dal confine su ogni lato.
3. Legga le distanze

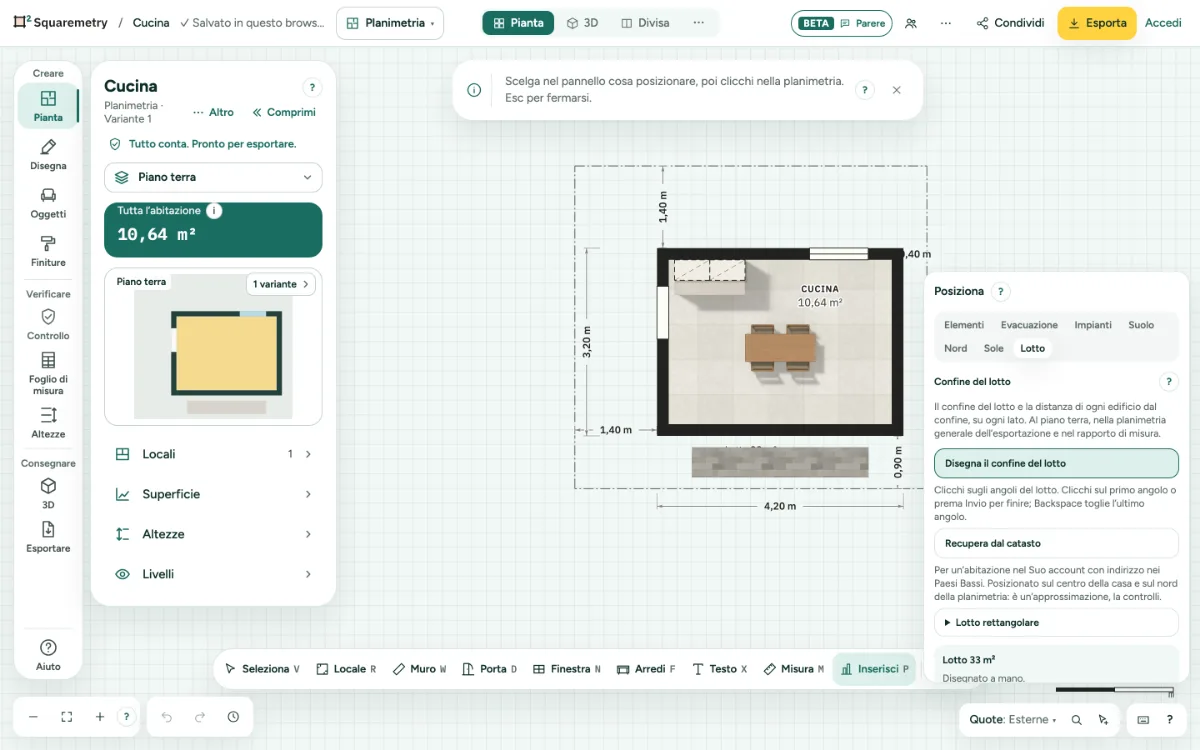

La superficie del lotto e, su ogni lato (alto, destra, basso, sinistra), la distanza dall’esterno degli edifici al confine che hanno di fronte da quel lato, misurata perpendicolarmente a quel confine, compaiono nella scheda e sulla planimetria come linee di quota. Il bordo lontano di un lotto vicino e un confine in diagonale accanto all’edificio non contano. Se l’edificio tocca o supera il confine, quel lato indica 0 m, sul confine, con un avviso; un lato senza confine davanti all’edificio lo indica. Un lotto dalla mappa catastale è indicativo e arrotondato a 0,1 m. Se l’edificio tocca un lotto vicino in un angolo, Squaremetry lo segnala sul lato in cui vi entra; gli altri lati si misurano come sempre. Se l’edificio si trova sopra un altro lotto, un messaggio lo dice. Entro 1 cm (5 cm per un lotto dalla mappa catastale) conta come sul confine.
4. Vialetto e giardino
Clicchi su Vialetto o Giardino e clicchi sugli angoli, come per ogni superficie. Pavimentazione o prato sono già impostati.
5. Nell’export e nel rapporto
Esporti Tutti i piani (con un’abitazione sbloccata, Pro o Team): la planimetria generale viene per prima, con il confine, le distanze e le quote. Il set di tavole ha una tavola Planimetria generale. Il rapporto di misura riporta il lotto e le distanze nella pagina sul lotto.
Messaggi che può vedere
- Confine del lotto aggiunto dal catasto. Controlli la posizione.
- Acceda e aggiunga questa abitazione al Suo account per recuperare il lotto dal catasto.
- Disegni prima la casa: le distanze si misurano dai suoi muri.
- L’edificio si trova sopra un altro lotto. Controlli dove si trova il lotto.
