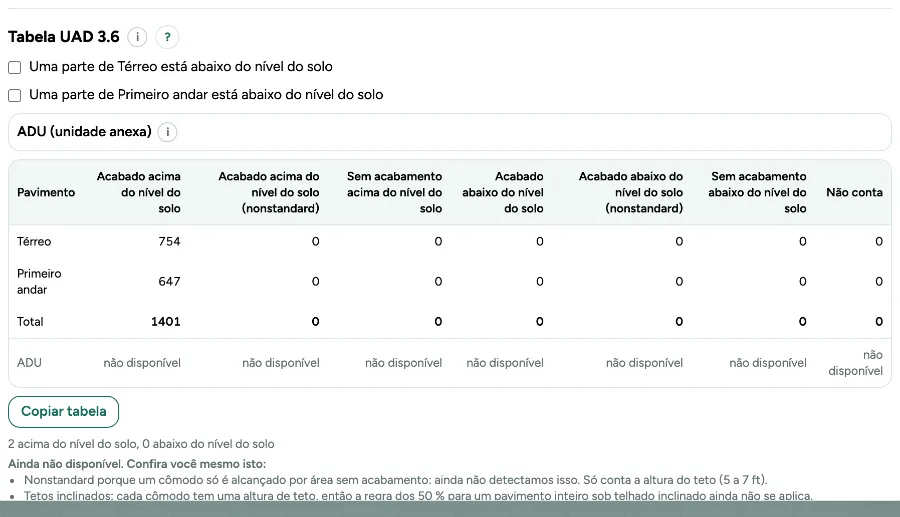

Tabela UAD 3.6 para avaliadores nos EUA: a janela Exportar mostra a área por nível nos seis campos, em pés quadrados inteiros, pronta para copiar.
Tabela UAD: passo a passo
1. Use a norma americana
Só para plantas americanas: a tabela só aparece quando a planta é medida pela ANSI Z765, e os números vêm dela. Um pavimento que fica em parte abaixo do terreno vai para os campos abaixo do nível; o pavimento acima de um porão continua acima do nível.
2. Abra Exportar
A Tabela UAD 3.6 fica na janela Exportar, abaixo das opções.
3. Copie
Clique em Copiar tabela e cole no seu software de avaliação ou numa planilha. A exportação CSV também traz a tabela.
4. Marque uma ADU
Abra ADU (unidade anexa) acima da tabela e marque o anexo ou os cômodos que formam a unidade. A ADU ganha linhas próprias e Total ADU; o imóvel deixa de contá-la. Sem ADU, a linha diz não disponível, nunca 0.
5. Contorno em décimos de pé
Em Medir, abra Mais para profissionais e depois Contorno externo para avaliadores (0,1 ft). Contorne a casa e digite cada lado com a direção, como R 32.5, D 24, L 12.3. Você vê na hora se o contorno fecha e quantos sq ft tem; Desenhar contorno externo coloca as paredes externas com a face externa nas suas medidas, num pavimento vazio.
6. Croqui e declarações
Croqui do contorno externo (PDF) traz cada pavimento com os lados em décimos de pé, o cálculo da área e a GLA. O relatório e o CSV recebem um bloco de declarações para a ANSI Z765-2021 com palavras nossas: o que foi medido e como, o que é informado à parte e o conjunto de regras com versão e status.
Mensagens que você pode ver
- Copiada. Cole no seu software de avaliação ou em uma planilha.
- Copiar não funcionou neste navegador. Selecione a tabela e copie você mesmo.
- Este pavimento já tem paredes. Abra um pavimento vazio para desenhar o contorno externo.
- O contorno externo é para plantas segundo ANSI Z765 em pés. Escolha primeiro essa norma.
