Pranchas de projeto arquitetônico: passo a passo

1. Abra o conjunto de pranchas

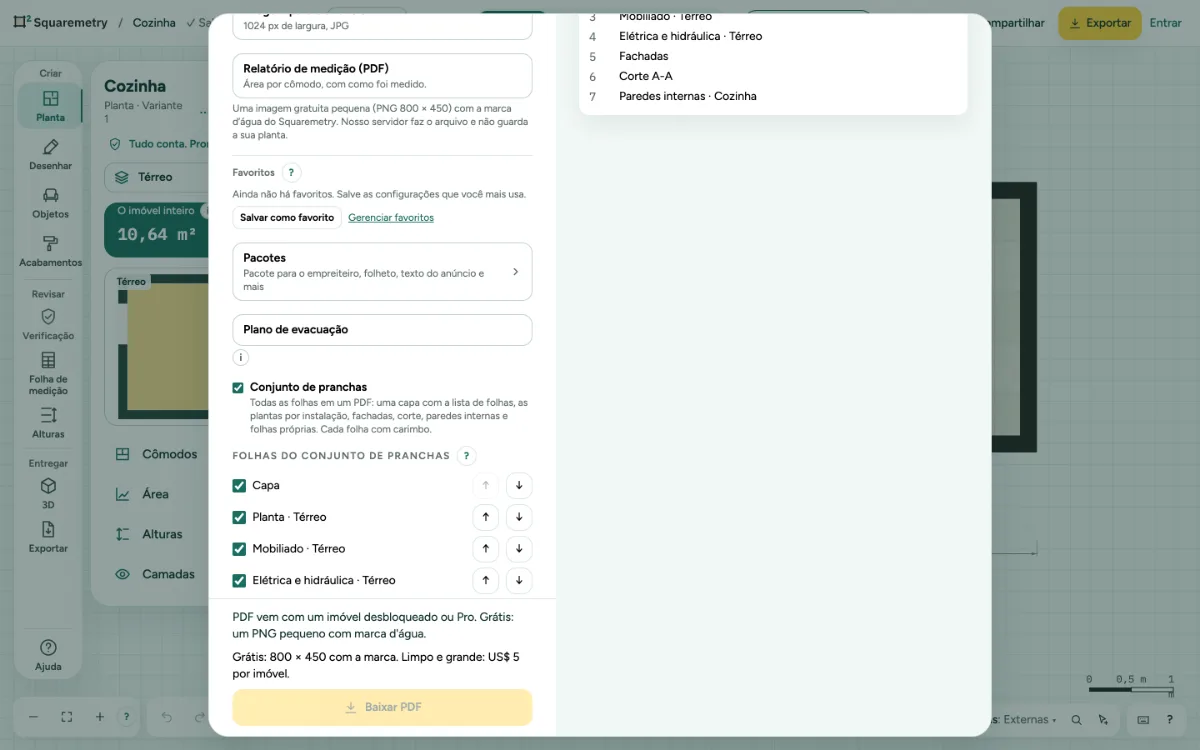

Com um imóvel desbloqueado, Pro ou Team, abra Exportar, escolha PDF e marque Conjunto de pranchas. A lista Folhas do conjunto de pranchas mostra cada folha que a planta pode gerar; a prévia mostra a lista numerada. Cada folha tem um carimbo, e as folhas sempre saem da planta como ela está agora. A folha de elétrica e hidráulica mostra os cabos e tubos de Instalações, as linhas dos interruptores e uma legenda com os circuitos do quadro. Com circuitos no quadro, o conjunto também tem o quadro de circuitos e um diagrama unifilar; com piso aquecido, um layout do piso aquecido por pavimento. Essas folhas dizem: Ajuda de desenho, não um projeto de instalação.
2. Escolha e ordene
Desmarque uma folha para deixá-la de fora. Mova uma folha com as setas. Voltar a todas as folhas na ordem habitual desfaz as suas escolhas.
3. Suas próprias folhas
Abra Adicionar folha com texto, digite um Título e o Texto, por exemplo as premissas ou observações para o construtor, e clique em Adicionar folha. Até 20 por planta.
4. Papel e escala
Escolha o papel e a escala como sempre. Uma folha que não cabe nessa escala é ajustada à página; o carimbo dela informa a escala. Clique em Baixar PDF.
