Cotas na planta baixa mostram as medidas no desenho e nas exportações. A Trena mede distâncias sem mudar nada na planta.
Cotas planta baixa: passo a passo

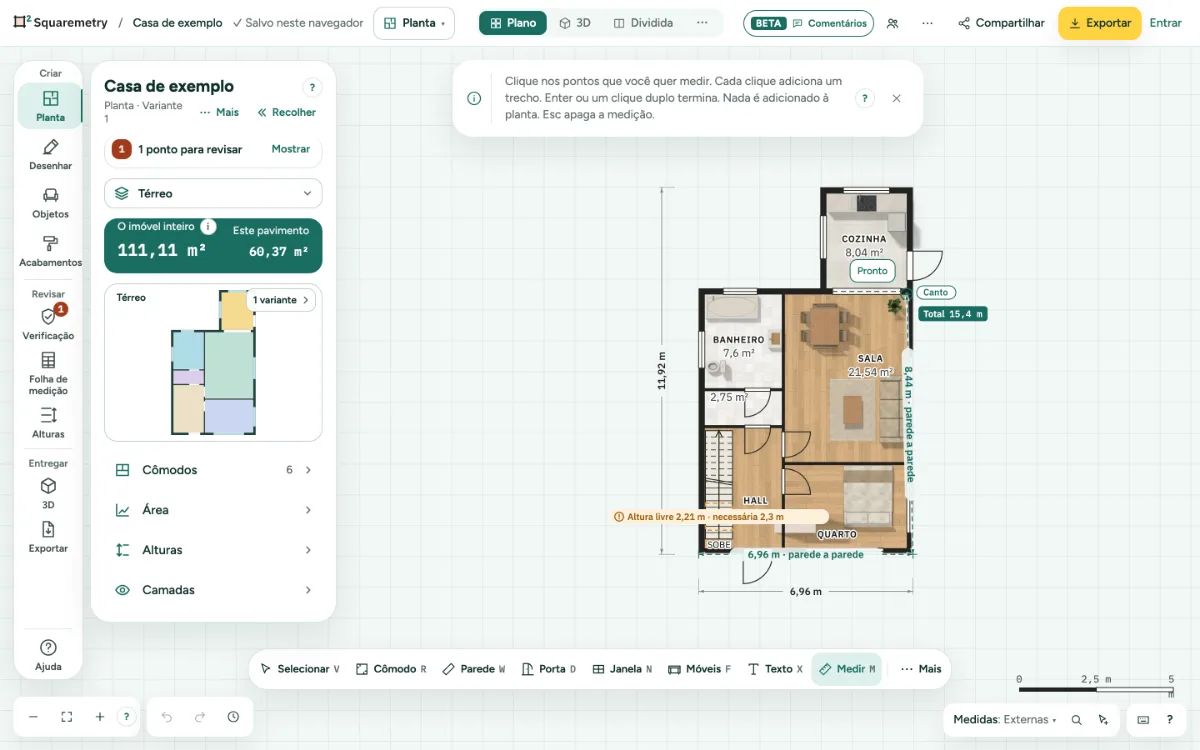

1. Meça
Pressione M, ou clique em Medir na faixa ao lado do painel, e clique nos pontos. Cada clique adiciona um trecho e mostra o total. Enter ou um duplo clique termina; Esc limpa. Perto de uma parede ele se encaixa na face da parede, por dentro ou por fora, nunca no eixo: um trecho de face a face diz parede a parede. Um clique dentro de uma parede pega a face mais próxima dessa parede; uma parede grossa em outro lugar da planta não puxa o ponto. Mesmo com muito zoom, um clique a menos de 5 cm de uma face pega essa face. Segure Alt para medir livremente.
2. Guarde a medição
Clique em Manter como cota para transformar a medição em uma linha de cota na planta. Cada trecho mantém seu número, também um curto como 0,50 m. Uma cota mantida fora da casa, por exemplo até o limite do terreno, também sai na exportação SVG e PDF.
3. Escolha quais cotas aparecem
No canto inferior direito, o botão Medidas mostra o que está ativo agora, por exemplo Medidas: Externas. Abra o botão e mostre Externas, Correntes, Internas, Ambas ou Nenhuma, no estilo Ilustrado ou Técnico.
4. Externas: cômodos e um total
Externas coloca uma corrente de cotas fora da casa. Perto da casa fica a medida interna de cada cômodo daquele lado, da face interna de uma parede à face interna da seguinte. As paredes, e os recuos da fachada com menos de 1 m, são trechos vazios entre as setas, sem número; o estilo Técnico os mostra. Só contam os cômodos logo atrás daquela fachada. Mais para fora fica o total, uma vez por direção, em negrito: ele vai até a face externa das paredes. A corrente fica a 1,20 m da fachada e o total 0,60 m mais longe, na tela nunca mais perto que algumas alturas de texto. As cotas nunca passam por cima de um lago, terraço, caminho, árvore, cerca viva ou casinha de jardim: elas se afastam, no máximo 3 m, e então os números ficam acima da linha. Uma parede inclinada ganha a própria cota ao longo da parede, na mesma fileira da corrente. Dois números nunca ficam um sobre o outro nem são cortados: sem espaço, um número espera até você aproximar, e o total sempre fica. Só a casa ganha cotas sozinha: um galpão separado ganha as correntes quando você liga as cotas do cômodo dele na ficha. No celular, uma planta começa só com os totais. Correntes mede a partir do meio de cada parede interna.
5. Como uma cota aparece
Toda cota tem o mesmo visual: uma linha fina cinza-clara com uma pequena seta em cada ponta (Técnico: um traço inclinado, como num desenho de obra), linhas curtas até os pontos medidos e o número na linha com uma borda clara, sem caixa. O PDF diz embaixo, numa linha, que o total é medido por fora e as medidas por cômodo por dentro. Quando uma seta não cabe, as setas ficam fora da linha e apontam para dentro. A medida de uma parede que você escolhe, arrasta ou desenha aparece do mesmo jeito, em verde-azulado, a uma distância fixa do contorno pontilhado. Dê um duplo clique nesse número para digitar o comprimento.
6. Lados
Com Externas, Ambas ou Correntes, escolha Esquerda e embaixo ou Os quatro. Uma planta nova começa com Externas à esquerda e embaixo, assim cada total aparece uma vez. Uma planta de antes mantém o visual até você escolher. Em Quanto, escolha Total, Cadeias (o início) ou Também internas: então cada cômodo mostra também a largura e o comprimento livres, a não ser que a corrente já mostre essa medida. Em uma tela pequena, um trecho que não cabe espera até você aproximar; o total fica.
7. Internas como texto ou linhas
Com Internas ou Ambas, escolha Texto sob o nome para mostrar largura × comprimento sob o nome de cada cômodo, como 3,20 × 4,10 m. Escolha Linhas de cota para duas linhas por cômodo. Um número nunca fica sobre o nome ou a área: ele desliza ao longo da linha ou vai para a outra parede, e em um cômodo pequeno espera até você aproximar.
8. Um cômodo ligado ou desligado
Clique em um cômodo. No painel do cômodo à esquerda, ligue ou desligue Mostrar medidas (a dica diz o que faz). Esse cômodo segue a sua escolha, seja o que for que a planta mostre. Desfazer volta atrás, e as exportações mostram o mesmo.
9. Edite uma linha de cota
Clique na cota. Selecionada, cada trecho mostra seu número em verde-azulado e uma cadeia também o total em negrito; a ficha lista os trechos, como 3 m + 4 m = 7 m. Se um número não couber neste zoom, a ficha avisa: aproxime a vista ou mova a linha pela alça central. Arraste as alças das pontas para mover os pontos medidos e a alça do meio para mover a linha. Uma alça da ponta se encaixa como a Trena: na face da parede, nunca no eixo. Tornar as cotas editáveis transforma as cotas automáticas em linhas que você pode alterar. Moveu uma linha para longe? Recolocar, na ficha dela, a leva de volta à parede ou ao cômodo que ela mede. A ficha não guarda o estilo: ele vale para todas as cotas, e Mudar em Medidas o abre.
Partes da tela

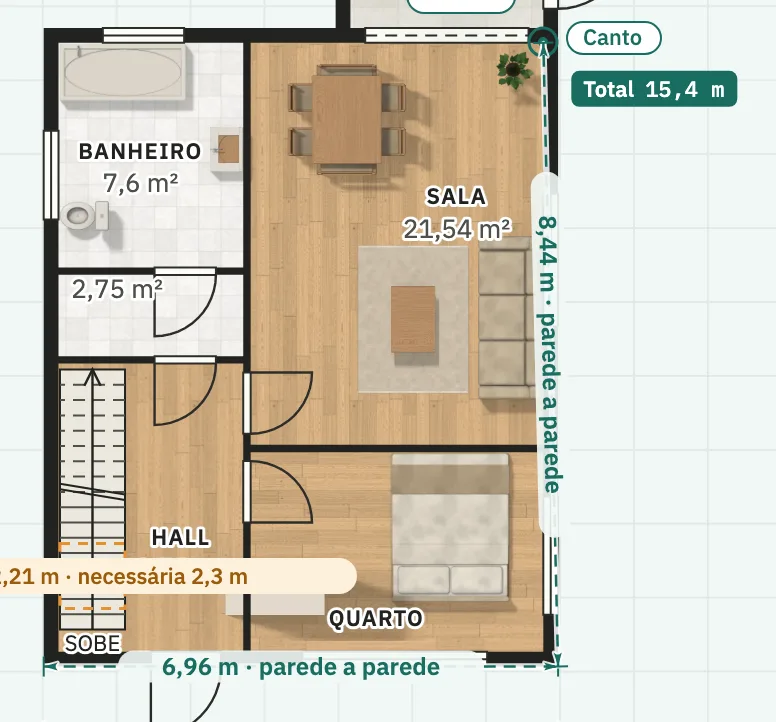

Trena. Cada trecho da medição com o seu comprimento, e o total. Nada é adicionado à planta.
Atalhos de teclado
- M
- Medir
Mensagens que você pode ver
- Não há cotas automáticas para converter. Escolha primeiro Externas, Internas ou Ambas.
- As medidas estão fixadas para o relatório. Destrave-as em Camadas para alterá-las.
- Esta medida corre ao longo de uma parede inclinada. Digite as medidas na corrente ao lado ou arraste o canto da parede.
