Une erreur dans le plan de la maison ? L’éditeur repère une pièce non fermée ou un escalier sans échappée et propose une correction en un clic.
Erreur plan maison : pas à pas
1. Les voir

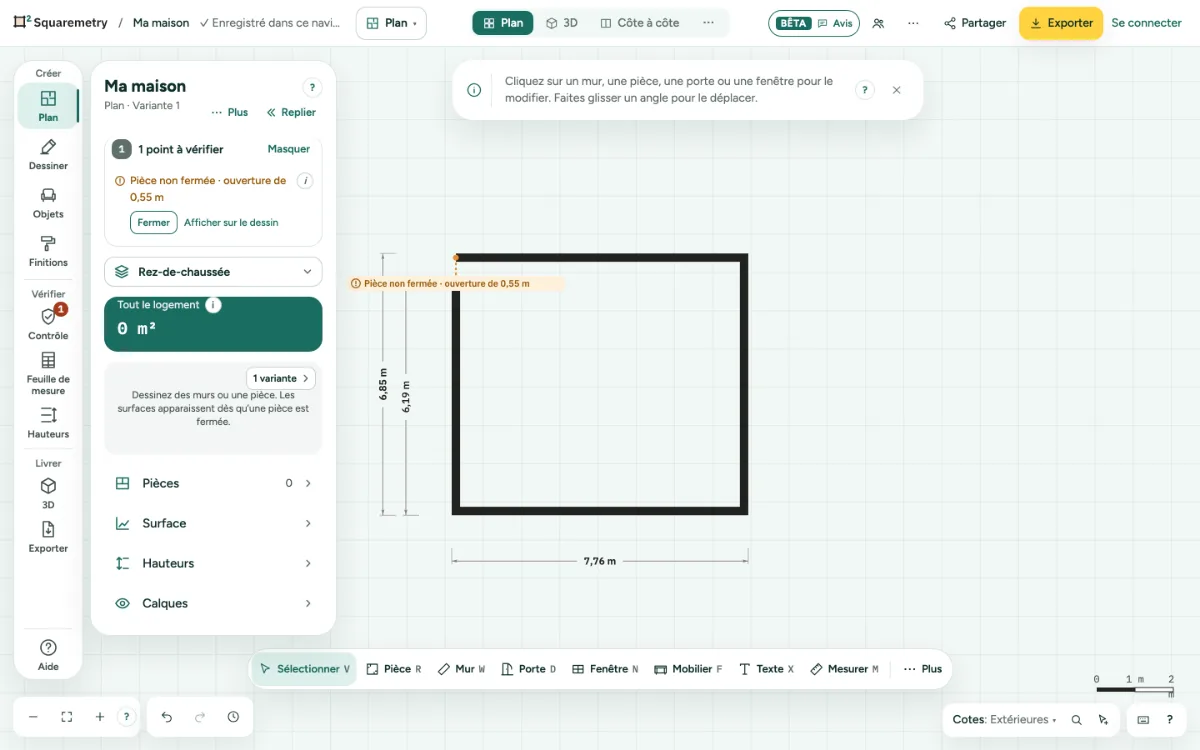

Une pastille rouge ou orange s’affiche à l’endroit concerné. En haut du panneau Plan, une ligne dit combien, par exemple 3 points à vérifier, avec Afficher ; Contrôle dans la colonne (sous Vérifier, avec le même nombre en rouge) ouvre la même liste. La liste montre tout en entier : d’abord les erreurs, puis les avertissements, puis les conseils. Un même type forme un groupe, comme 3 pièces sans nom, avec chaque pièce et sa propre correction en dessous. Le (i) à côté d’un groupe ou d’une ligne l’explique une fois. Une pièce sans nom est un simple conseil en gris, pas un avertissement. Afficher sur le dessin vous y emmène. Quand il n’y a rien à vérifier, une coche dit Tout compte. Prêt à exporter.
2. En corriger un
Cliquez sur la correction, comme Fermer, Lui donner un nom ou Découper la trémie au-dessus. Lui donner un nom ouvre la pièce avec son nom prêt à saisir. Chaque correction est une seule étape à annuler.
3. Une façade avec un trou
Une façade avec un trou de 3 m au plus dans une suite de murs extérieurs affiche aussi Pièce non fermée, avec Fermer la façade : la partie de mur manquante est ajoutée, du même type et de la même épaisseur. Un côté ouvert plus large, comme un carport ou un porche, ne donne pas d’avertissement.
4. Là où quelque chose se chevauche
Quand des pièces, des murs ou une trémie occupent plus que le sol à l’intérieur de la façade, la liste dit où, avec la surface : Trémie d’escalier empiète de 0,25 m² sur un mur, ou Vide dépasse de 3,7 m² hors de la façade. L’endroit est hachuré en rouge sur le dessin, seulement à l’écran et jamais dans un export. Afficher zoome et sélectionne ce qui est concerné ; Rogner jusqu’à la façade ramène une trémie à l’intérieur de la façade. Un mur oblique ou courbe seul ne donne jamais ce message.
5. Les extrémités de mur libres
Une extrémité de mur qui ne rejoint rien porte un cercle ouvert : vous voyez où un mur ne se raccorde pas. Un muret ou un garde-corps est libre exprès et n’en a pas. Un espace de moins de 5 cm se ferme tout seul quand vous dessinez ou faites glisser ; un espace plus grand affiche Pièce non fermée avec Fermer.
6. Avant l’export
Exporter affiche Vérifier avant d’exporter pour tous les niveaux. Les avertissements n’empêchent pas l’export.
Éléments à l’écran

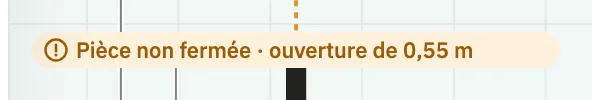

Pastille de problème. Orange pour un avertissement, rouge pour une erreur, à l’endroit concerné du dessin.
Messages que vous pouvez voir
- Pièce non fermée · ouverture de 8 cm
- Rien sous cette pièce
- Vide dépasse de 3,7 m² hors de la façade
- Aucun problème trouvé. Vérifiez vous-même chaque mesure.
- Résolu.
- Un espace de 3 cm a été refermé. Annuler le rouvre.
