Errori planimetria: prima di esportare, i controlli segnalano locali non chiusi, sovrapposizioni e scale senza spazio libero, con una correzione in un clic.
Errori planimetria: passo dopo passo
1. Li veda

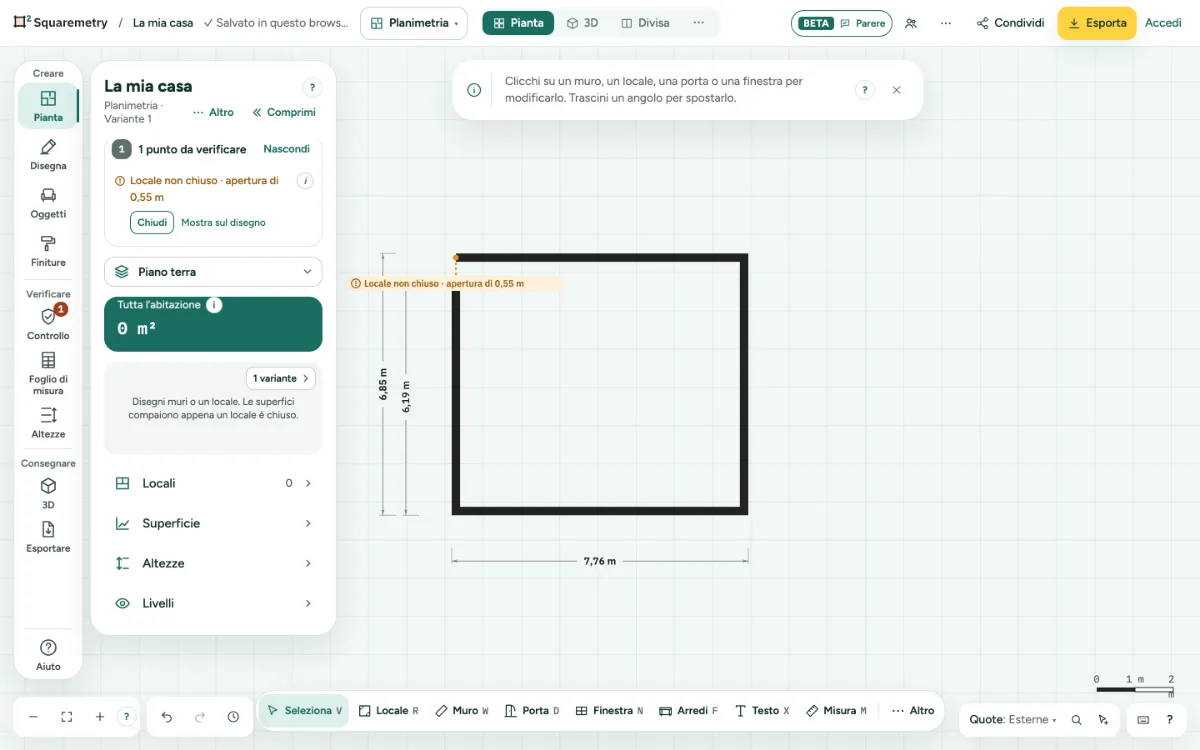

L’editor segnala cosa potrebbe non tornare nel disegno e offre una correzione in un clic. Un’etichetta rossa o arancione compare sul punto. In cima al pannello Pianta una riga dice quanti sono, per esempio 3 punti da verificare, con Mostra; Controllo nella barra (sotto Verificare, con lo stesso numero in rosso) apre lo stesso elenco. L’elenco li mostra per esteso: prima gli errori, poi gli avvisi, poi i consigli. Le segnalazioni dello stesso tipo formano un gruppo, come 3 locali senza nome, con ogni locale e la sua correzione sotto. La (i) accanto a un gruppo o a una riga lo spiega una volta. Un locale senza nome è un consiglio leggero in grigio, non un avviso. Mostra sul disegno La porta lì. Se non c’è nulla da verificare, un segno di spunta dice Tutto conta. Pronto per esportare.
2. Ne corregga uno
Clicchi sulla correzione, come Chiudi, Assegna un nome o Apri il foro scala sopra. Assegna un nome apre il locale con il nome pronto da scrivere. Ogni correzione è un solo passo da annullare.
3. Una facciata interrotta
Una facciata con un’apertura fino a 3 m in una serie di muri esterni dà anch’essa Locale non chiuso, con Chiudi la facciata: aggiunge il pezzo di muro mancante, dello stesso tipo e spessore. Un lato aperto più largo, come un posto auto coperto o un portico, non dà alcun avviso.
4. Dove qualcosa si sovrappone
Quando locali, muri o un’apertura nel solaio occupano più del pavimento dentro la facciata, l’elenco dice dove, con la superficie: Vano scala invade un muro per 0,25 m², oppure Doppia altezza sporge di 3,7 m² oltre la facciata. Il punto è tratteggiato in rosso sul disegno, solo sullo schermo e mai in un export. Mostra ingrandisce e seleziona ciò che è coinvolto; Ritaglia fino alla facciata riporta un’apertura al lato interno della facciata. Un muro inclinato o curvo da solo non dà mai questo messaggio.
5. Estremità libere dei muri
Un’estremità di muro che non si collega a nulla ha un cerchietto vuoto, così vede dove un muro non si collega. Un muretto o una ringhiera sta libero apposta e non ce l’ha. Una fessura sotto i 5 cm si chiude da sola quando disegna o trascina; una più grande dà Locale non chiuso con Chiudi.
6. Prima di esportare
Esporta mostra Verifica prima di esportare per tutti i piani. Gli avvisi non fermano l’export.
Elementi sullo schermo

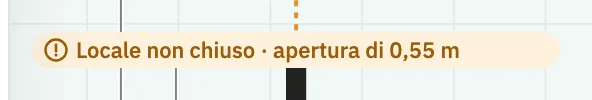

Etichetta del problema. Arancione per un avviso, rossa per un errore, sul punto del disegno.
Messaggi che può vedere
- Locale non chiuso · apertura di 8 cm
- Niente sotto questo locale
- Doppia altezza sporge di 3,7 m² oltre la facciata
- Nessun problema trovato. Verifichi Lei ogni misura.
- Risolto.
- Chiusa una fessura di 3 cm. Annulla la riapre.
