Le plan de masse en quelques clics : tracez la limite de parcelle ou un rectangle autour de la maison, et voyez la distance de chaque bâtiment à la limite.
Plan de masse : pas à pas
1. Ouvrir l’onglet Parcelle
Dans Plan, cliquez sur Plus dans la barre d’outils et choisissez Parcelle sous Extérieur, à côté d’Allée et jardin, Terrain et Nord. Ou appuyez sur P et choisissez l’onglet Parcelle.
2. Dessiner ou récupérer la limite
Cliquez sur Dessiner la limite de parcelle et cliquez sur les angles de la parcelle ; cliquez sur le premier angle ou appuyez sur Entrée pour terminer. Si vous êtes connecté et que le logement a une adresse aux Pays-Bas, Récupérer depuis le cadastre place la parcelle de la carte du cadastre néerlandais (Kadaster) sur le centre de la maison et le nord du plan : vérifiez sa position. Une parcelle qui contient une autre parcelle arrive avec cette limite intérieure : elle s’affiche comme limite et ne compte pas dans la surface de la parcelle. Ou ouvrez Parcelle rectangulaire et saisissez la distance jusqu’à la limite de chaque côté.
3. Lire les distances

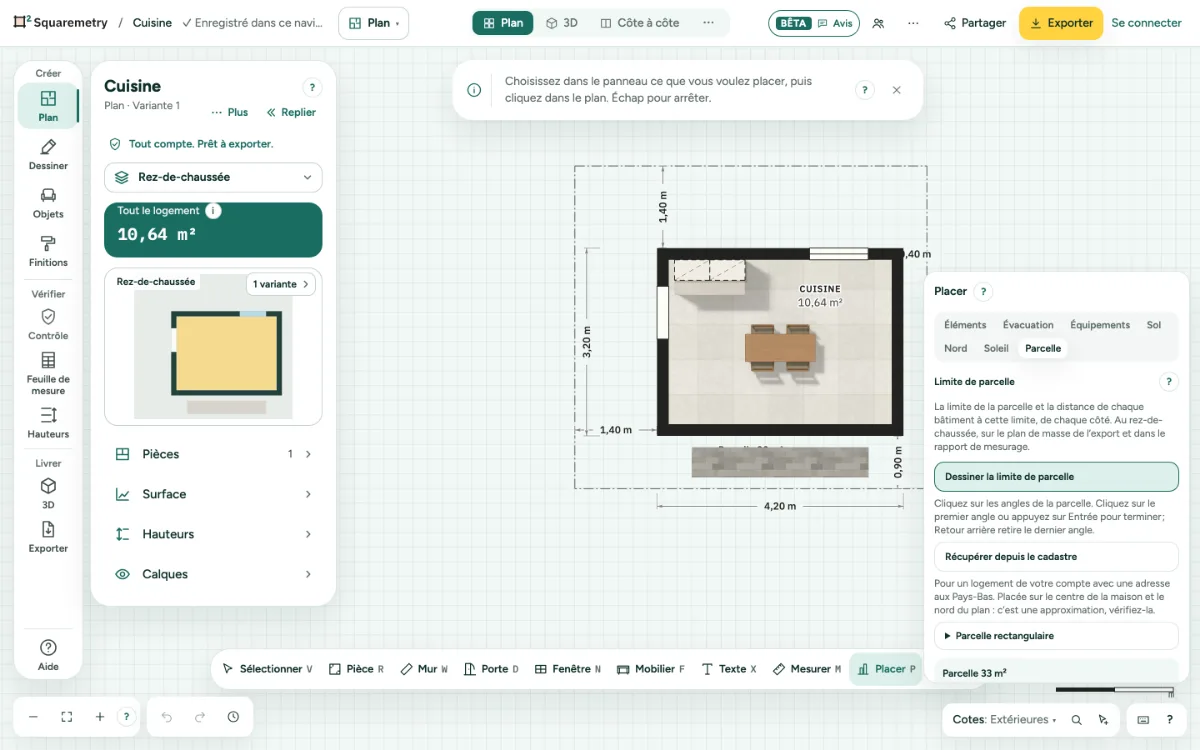

La surface de la parcelle et, de chaque côté (haut, droite, bas, gauche), la distance de l’extérieur des bâtiments à la limite qu’ils ont en face de ce côté, mesurée perpendiculairement à cette limite, s’affichent dans l’onglet et sur le plan, en lignes de cote. Au rez-de-chaussée, dans le plan de masse de l’export et dans le rapport de mesurage. Le bord éloigné d’une parcelle voisine et une limite en biais à côté du bâtiment ne comptent pas. Si le bâtiment touche ou dépasse la limite, ce côté indique 0 m, sur la limite, avec un message ; un côté sans limite en face du bâtiment le dit. Une parcelle issue de la carte cadastrale est approximative et arrondie à 0,1 m. Si le bâtiment touche une parcelle voisine à un angle, Squaremetry le signale du côté où il y entre ; les autres côtés sont mesurés normalement. Si le bâtiment chevauche une autre parcelle, un message le dit. Jusqu’à 1 cm (5 cm pour une parcelle de la carte cadastrale), il compte comme sur la limite.
4. Allée et jardin
Cliquez sur Allée ou Jardin et cliquez sur les angles, comme pour toute surface. Le pavage ou la pelouse est déjà défini.
5. Dans l’export et le rapport
Exportez Tous les niveaux (avec un logement débloqué, Pro ou Team) : le plan de masse vient en premier, avec la limite, les distances et les altitudes. Le dossier de plans a une planche Plan de masse. Le rapport de mesurage indique la parcelle et les distances sur sa page de situation.
Messages que vous pouvez voir
- Limite de parcelle ajoutée depuis le cadastre. Vérifiez sa position.
- Connectez-vous et ajoutez ce logement à votre compte pour récupérer la parcelle depuis le cadastre.
- Dessinez d’abord la maison : les distances se mesurent depuis ses murs.
- Le bâtiment chevauche une autre parcelle. Vérifiez où se trouve la parcelle.
