Livelli sfalsati e mezzi piani

I livelli sfalsati e i mezzi piani hanno una quota propria, per esempio +1,40 m accanto al piano terra. Una scala collega i due livelli.

Livelli sfalsati: passo dopo passo

1. 1. Aggiunga il piano

   Clicchi sul campo del piano nel pannello a sinistra e poi su Aggiungi piano, e ne disegni i muri dove si trova il mezzo piano.

2. 2. Gli dia una quota propria

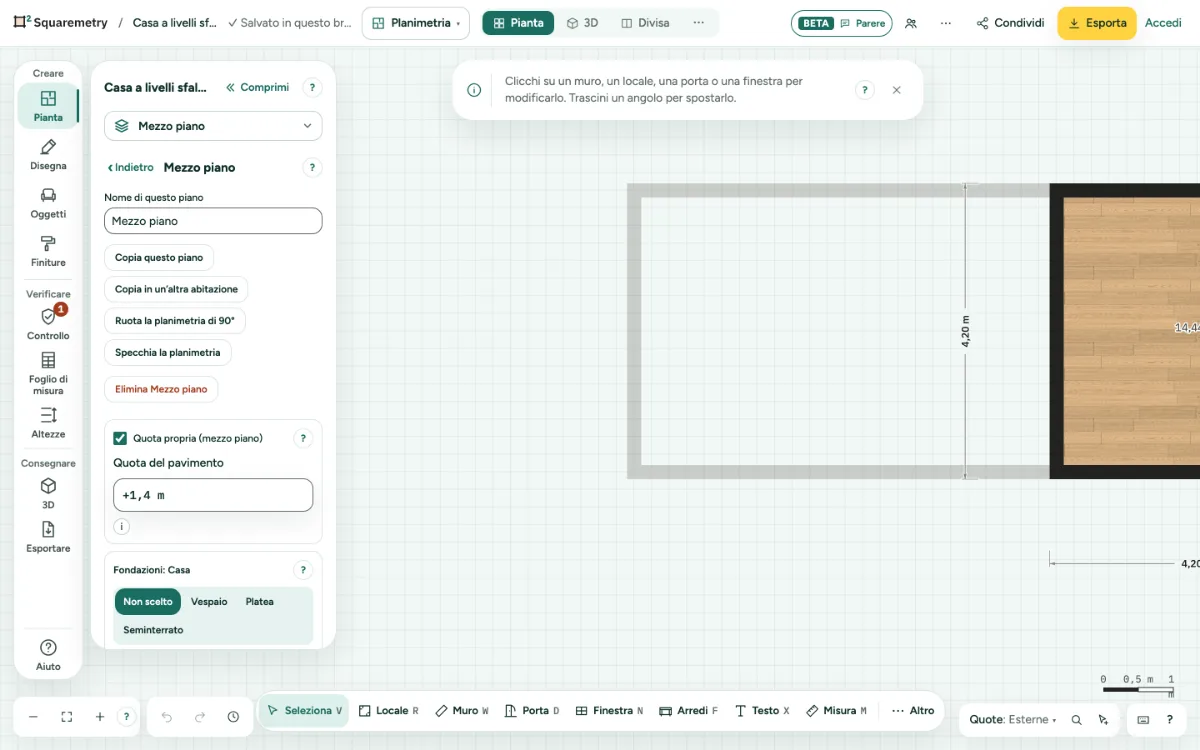

   Vada su quel piano, clicchi su Altro in cima al pannello a sinistra, poi su Questo piano, e spunti Quota propria (mezzo piano). Inserisca la Quota del pavimento, per esempio +1,40 m. Questo livello non si sposta più con i piani sotto o sopra.

3. 3. Colleghi una scala

   Scelga la scala e in Porta a scelga il mezzo piano. L’altezza della scala diventa la differenza di quota e la segue quando un livello si sposta. Il vano scala va sul piano a cui sale la scala.

4. 4. Cosa conta

   Ogni livello è un piano a sé nella superficie e nel volume. Il volume lordo di un livello arriva fino al primo livello sopra di esso nella planimetria, quindi un mezzo piano accanto non abbassa il locale sottostante.

Messaggi che può vedere

• Inserisca una quota da −20 m a +20 m.
