Cuisine avec plan de travail et crédence, murs en bandes de faïence et de peinture : Intérieur, dans Plan sous Objets, finit la maison.
Calepinage carrelage : pas à pas
1. Ouvrir Intérieur
Cliquez sur Objets dans la colonne, puis sur la ligne du haut, Intérieur. Quand rien n’est sélectionné, la carte Intérieur se trouve à droite ; × la ferme. La recherche avec ⌘K (Intérieur, cuisine) y mène aussi. Intérieur fonctionne sur une tablette ou un ordinateur. Rien ici ne modifie une surface.

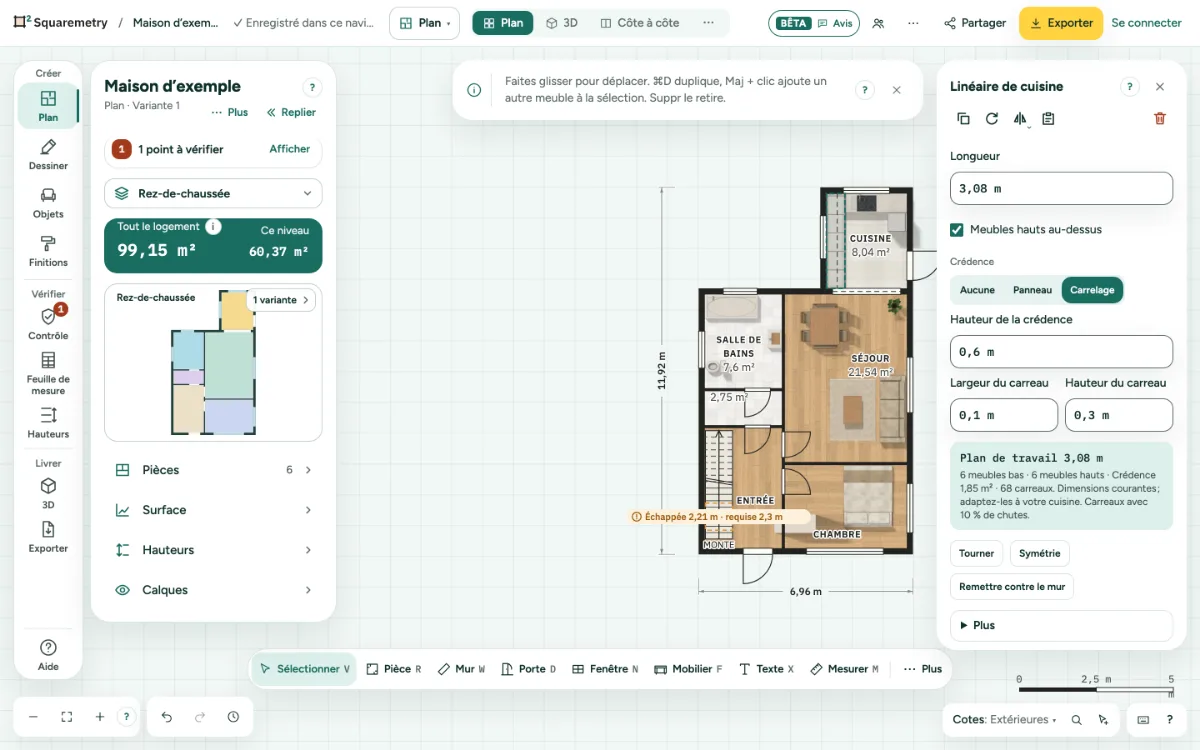

2. Ajouter un linéaire de cuisine
Cliquez sur Ajouter un linéaire de cuisine, puis cliquez dans une pièce, près du mur où va la cuisine. Le linéaire occupe ce mur. Saisissez la Longueur, et cochez Meubles hauts au-dessus si vous en voulez.
3. Crédence, fileur et couleurs
Sous Crédence, choisissez Aucune, Panneau ou Carrelage, avec sa hauteur et la taille des carreaux. Sous Plus, réglez la Profondeur, la Largeur du meuble, le fileur jusqu’au plafond au-dessus des meubles hauts et les couleurs des Façades et du Plan de travail. La carte additionne le plan de travail, les meubles, la crédence, les carreaux et le fileur.
4. De la faïence par bandes sur un mur
Sélectionnez un mur. Sous chaque face, dans Carrelage par bandes, cliquez sur Ajouter une bande. Chaque bande monte jusqu’à une hauteur, par exemple de la faïence jusqu’à 1,2 m et de la peinture au-dessus. Ajouter une bande permet d’aller jusqu’à 4 bandes. Les portes et les fenêtres sont déduites de la surface. Sous Motif de la bande, choisissez Droite, À joints décalés, Chevrons ou Diagonale : l’élévation du mur dessine les joints ainsi, et le comptage ajoute 2, 7 ou 5 % pour les coupes.
5. Une cuisine en L ou en U
Ajoutez un linéaire le long de chaque mur. Là où deux linéaires se rejoignent dans un angle, la carte du linéaire affiche Élément d’angle, et l’angle compte une seule fois dans le plan de travail, les meubles et la crédence ; le linéaire qui garde l’angle compte un meuble d’angle. Si les linéaires se chevauchent encore, cliquez sur Créer un élément d’angle : l’autre linéaire raccourcit jusqu’à l’avant de celui-ci, pour que la 2D, la 3D et les vues des murs concordent.
6. Aide salle de bains et cuisine
Dans le panneau Intérieur, ouvrez Aide salle de bains et cuisine. Pour chaque pièce avec un WC, un lavabo, une douche ou une baignoire, ou avec un évier, une plaque de cuisson et un réfrigérateur, elle dit ce qui tient et ce qui ne tient pas, avec la cote que nous mesurons et la cote de la règle. Dans un plan en pieds et pouces : l’espace libre de l’IRC 2021 américain (P2705.1 et P2708.1). Dans un plan néerlandais : la taille d’un WC et d’une salle de bains selon le Bbl néerlandais (logements neufs) ; les règles néerlandaises ne fixent pas d’espace libre autour des équipements. Dans les deux cas : le triangle d’activité de la cuisine. Cliquez sur une ligne pour sélectionner l’élément ; sa carte montre la même remarque. C’est une remarque, jamais un blocage.
7. En 3D et en élévation
La 3D montre le linéaire, la crédence et les bandes. L’élévation des murs de la pièce montre le linéaire en détail : plinthe, meubles bas avec leurs jonctions, plan de travail, crédence avec ses carreaux et meubles hauts à leur hauteur.
Raccourcis clavier
- ⌘K
- Rechercher des outils, des actions et de l’aide
Sous Windows et Linux, utilisez Ctrl là où le Mac a ⌘.
Messages que vous pouvez voir
- Cliquez dans une pièce, près du mur où va la cuisine.
- Ce mur est trop court pour un linéaire de cuisine (au moins 0,3 m).
- Une face compte au plus 4 bandes.
- Chaque bande s’arrête plus haut que celle du dessous, au plus à la hauteur du mur (2,6 m).
