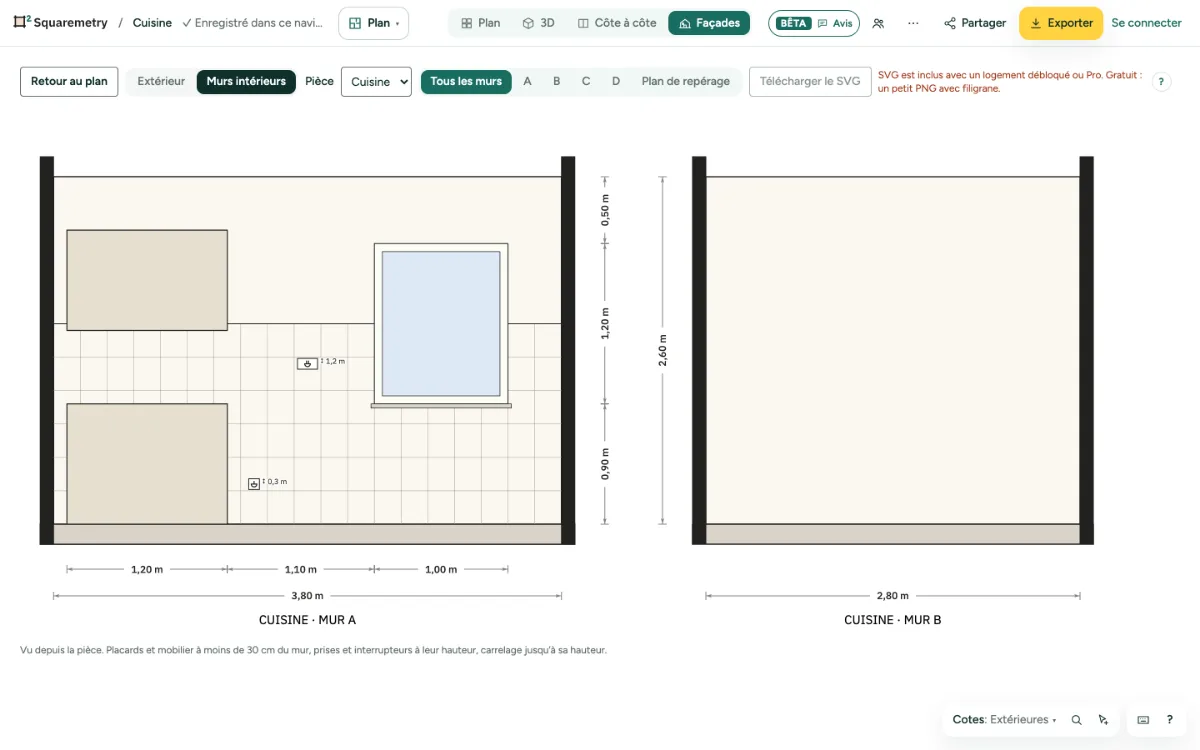

Plan d’élévation de chaque mur d’une pièce, vu de l’intérieur et à l’échelle : portes, fenêtres, meubles, faïence, prises et interrupteurs, avec les cotes.
Plan d'élévation : pas à pas
1. Ouvrir les murs intérieurs
Pour le cuisiniste, le carreleur ou l’électricien. Choisissez une pièce, ouvrez Dimension dans sa fiche, et cliquez sur Élévations de murs. Ou choisissez Façades sous ⋯ à côté des vues dans la barre du haut (dans Planches, Façades est à part) et choisissez Murs intérieurs.
2. Choisir la pièce et le mur
Choisissez la Pièce dans la liste. Tous les murs montre chaque mur avec sa lettre (A, B, C…) et le Plan de repérage ; cliquez sur une lettre pour voir un mur en grand. Le mur A est le mur du haut de la pièce, puis on tourne dans le sens des aiguilles d’une montre.
3. Ce qui est dessiné
Les placards et le mobilier à moins de 30 cm du mur, à leur hauteur réelle (un meuble haut est accroché à sa hauteur). Chaque symbole d’Équipements posé sur un mur, à sa hauteur de pose, avec la hauteur à côté : prises, interrupteurs, robinets, radiateurs (par leur bas), la chaudière, le compteur d’eau, le collecteur et l’unité intérieure de climatisation. Une colonne de chute va du sol au plafond. Un plafonnier, un spot, une bouche de ventilation ou un autre symbole sans hauteur habituelle s’affiche dès que vous lui donnez une hauteur dans Équipements. La hauteur est la même que dans Équipements et en 3D. Sous le mur, une chaîne de cotes et la longueur ; sur les côtés, les hauteurs.
4. Carrelage et hauteurs
Carrelez une face de mur dans sa fiche (Murs, la face, Carrelage) par bandes : du carrelage jusqu’à une hauteur pour une crédence, de la peinture au-dessus, chacun avec son format de carreau. Réglez la hauteur d’une prise ou d’un interrupteur dans sa fiche, sous Hauteur de pose.
5. Enregistrer ou exporter
Avec un logement débloqué, Pro ou Team, Télécharger le SVG enregistre ce que vous voyez ; sinon, le bouton dit pourquoi. Dans Exporter, avec un logement débloqué, Pro ou Team, cochez Murs intérieurs : une page par pièce dans le PDF, ou un fichier par pièce. Le DXF a ses propres calques pour le mur, le carrelage, les ouvertures, le mobilier et les symboles.
Messages que vous pouvez voir
- Pas encore de pièce à ce niveau. Dessinez d’abord une pièce ou ouvrez un autre niveau.
- Cette pièce n’a pas de mur droit de 20 cm ou plus à afficher.
