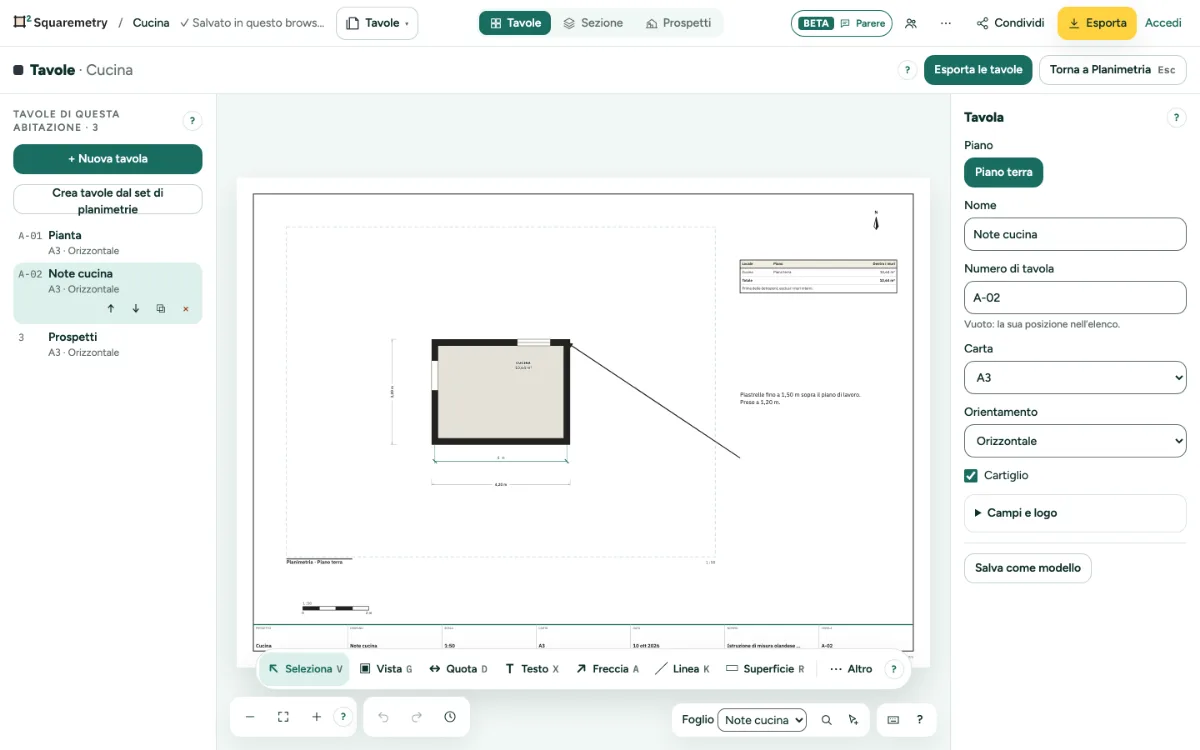

Legenda disegno tecnico, quote, note, tabelle e immagini si aggiungono direttamente sulla tavola, sopra le viste.
Legenda disegno tecnico: passo dopo passo
1. Quota
Le quote leggono la planimetria. Scelga Quota (D) e clicchi su due punti di una vista. In una pianta un punto su un angolo di muro si aggancia a quell’angolo: sposti il muro nella planimetria e la quota cambia. La sua scheda mostra cosa legge e la distanza dai punti.
2. Note
Scelga Testo (X) e clicchi dove inizia la nota. Scriva nella sua scheda; scelga la dimensione, il grassetto e la larghezza del riquadro.
3. Frecce, linee e superfici
Scelga Freccia (A), Linea (K) o Superficie (R) e trascini sulla tavola. Nella scheda: freccia alla fine o alle due estremità, tratteggiata, spessore del tratto, colore e contorno di una superficie.
4. Tabelle
Scelga Tabella sotto Altro (T) e poi Locali e superfici (con un totale della superficie di pavimento dentro i muri, prima delle detrazioni di misura e senza i muri interni; non è il totale GO), Conteggio elettrico e idraulico o Elenco delle tavole; dagli impianti anche Elenco dei circuiti, Circuiti del riscaldamento a pavimento e Altezze di posa (l’altezza abituale di ogni tipo di simbolo e le Sue altezze). Una tabella mostra la planimetria com’è ora, per tutti i piani o per uno solo, e cambia quando cambia la planimetria. Come vista può posizionare anche lo Schema unifilare e lo Schema del riscaldamento a pavimento di un piano. Una tabella si ferma sopra il cartiglio: l’ultima riga dice allora quante righe sono sulla tavola, e la sua scheda dice cosa può fare.
5. Immagini
Scelga Immagine (I) e un file PNG o JPEG: una foto, un logo o un dettaglio. La riduciamo per mantenere leggera la planimetria. Al massimo 4 per tavola.
6. Altro: angolo
Gli strumenti di base restano nella barra; Altro contiene il resto: Libreria (S), Tabella, Immagine e gli strumenti qui sotto. Angolo (N): clicchi un punto sul primo lato, poi il vertice, poi un punto sul secondo lato, tutto nella stessa vista. Un punto su un angolo di muro segue quel muro, quindi l’angolo cambia con la planimetria.
7. Altro: etichetta
Etichetta (L): clicchi un locale in una vista in pianta. L’etichetta legge il locale in quel punto: Nome del locale, Superficie, Dimensioni e Piano sono campi che aggiunge con un clic, e cambiano quando rinomina il locale o sposta un muro. Le Sue parole restano come le scrive.
8. Altro: disegno e CSV
Disegna (P): clicchi per aggiungere punti, doppio clic o Invio per finire, clicchi il primo punto per chiudere. La sua scheda mostra la lunghezza sulla carta e, dentro una vista, nella planimetria a quella scala. Tabella da un file CSV mette sulla tavola una tabella da un file (punto e virgola, virgola o tabulazione; fino a 100 righe di 12 colonne); non segue la planimetria.
Scorciatoie da tastiera
- D
- Tavole: quota
- X
- Tavole: testo
- A
- Tavole: freccia
- K
- Tavole: linea
- R
- Tavole: area
- I
- Tavole: immagine
- N
- Tavole: angolo
- L
- Tavole: etichetta
- P
- Tavole: disegna
- S
- Tavole: album
- T
- Tavole: tabella
- ⌫
- Eliminare la selezione
Messaggi che può vedere
- Clicchi in una vista per misurare.
- Una vista 3D non è in scala. Misuri su una planimetria, un prospetto o una sezione.
- Un muro di questa quota non esiste più. Disegni di nuovo la quota.
- Il testo esce dalla tavola. Allarghi il riquadro o accorci il testo.
- Questo file non è un’immagine PNG o JPEG.
- Una tavola contiene al massimo 4 immagini.
- I tre punti non devono stare su una linea. Clicchi di nuovo.
- Un’etichetta legge un locale: clicchi dentro una vista in pianta.
- Nel punto di questa etichetta non c’è più un locale. Riposizioni l’etichetta.
- Questo file non è una tabella CSV. Salvi la tabella come CSV e riprovi.
- La tabella non entra nella tavola: ci sono 47 righe su 60. Sposti la tabella più in alto o scelga una carta più grande. Ciò che non entra non è nell’esportazione.
