Un file IFC per il BIM, oppure GLB, USDZ o OBJ: esporti il modello 3D della casa e lo apra nel programma che usa già.

Gratis come piccolo PNG con filigrana. Completo: sblocchi l’immobile (il primo è gratis) o scelga Pro.

File ifc: passo dopo passo

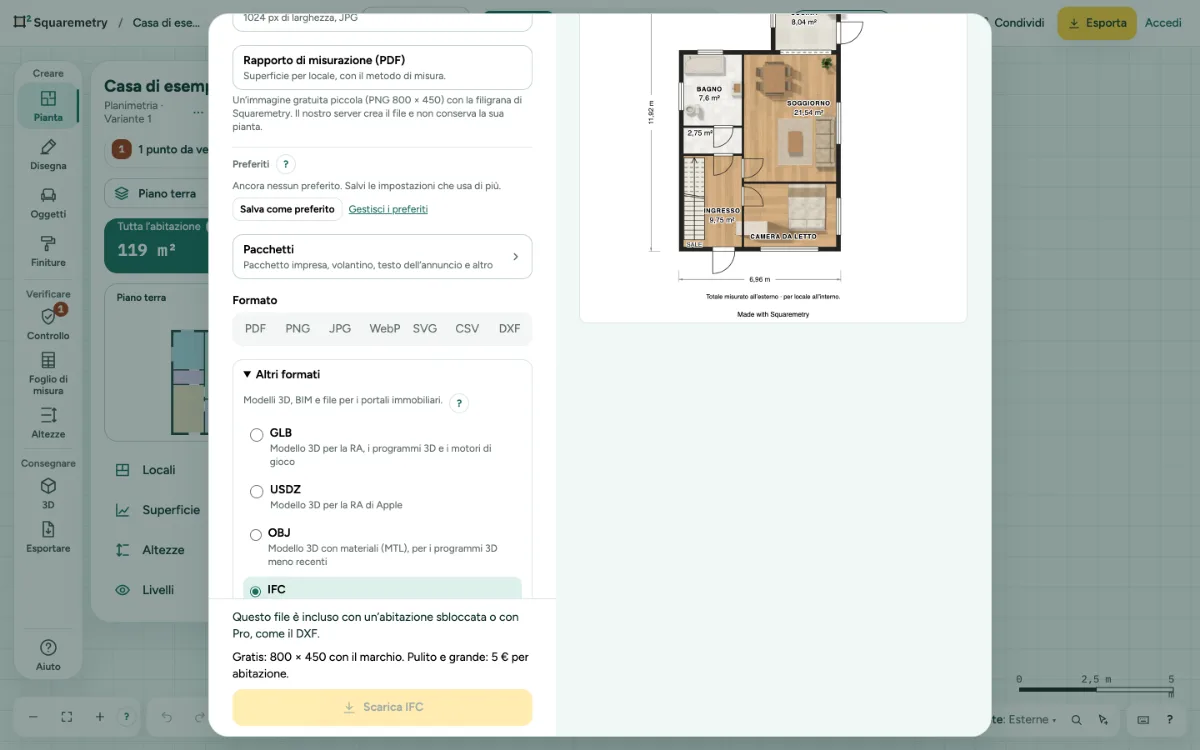

1. Aprire Altri formati
Clicchi su Esporta, poi apra Altri formati sotto Formato. Resta chiuso finché non Le serve. Lì trova la casa come modello 3D per altri programmi, o come file IFC per il BIM con la superficie di ogni locale secondo la Sua norma.
2. Scegliere un formato
GLB è un modello 3D per la RA, i programmi 3D e i motori di gioco. USDZ è per la RA di Apple. OBJ arriva con i suoi materiali (MTL) in un solo ZIP, per i programmi 3D meno recenti. IFC è il file BIM.
3. Ogni tipo su un livello a sé
In GLB e OBJ ogni piano e ogni tipo (muri, porte e finestre, scale, arredi, tetto, pavimenti) è una parte separata con un nome proprio, in metri con l’asse Y verso l’alto. Nel file non finiscono nomi, indirizzi o luoghi.
4. IFC con la superficie secondo la norma
Il file IFC 4 contiene il sito, l’edificio (e ogni edificio accessorio), un piano per ogni livello, muri, porte e finestre nelle loro aperture, scale, arredi e il tetto, ognuno su un livello a sé. Ogni locale è un IfcSpace con la sua superficie netta e, nel set di proprietà Squaremetry_MeasuredArea, la superficie che conta secondo la Sua norma, con le regole e la loro versione. Con la proposta italiana è la superficie commerciale.
5. Scaricare
Clicchi sul pulsante giallo. Il pannello 3D ha gli stessi GLB, USDZ e OBJ sotto Modello 3D.

Messaggi che può vedere
